Uponor Aqua Plus Verteilersegment Q und E PPM, 1"
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl der Anschlüsse
Beschreibung

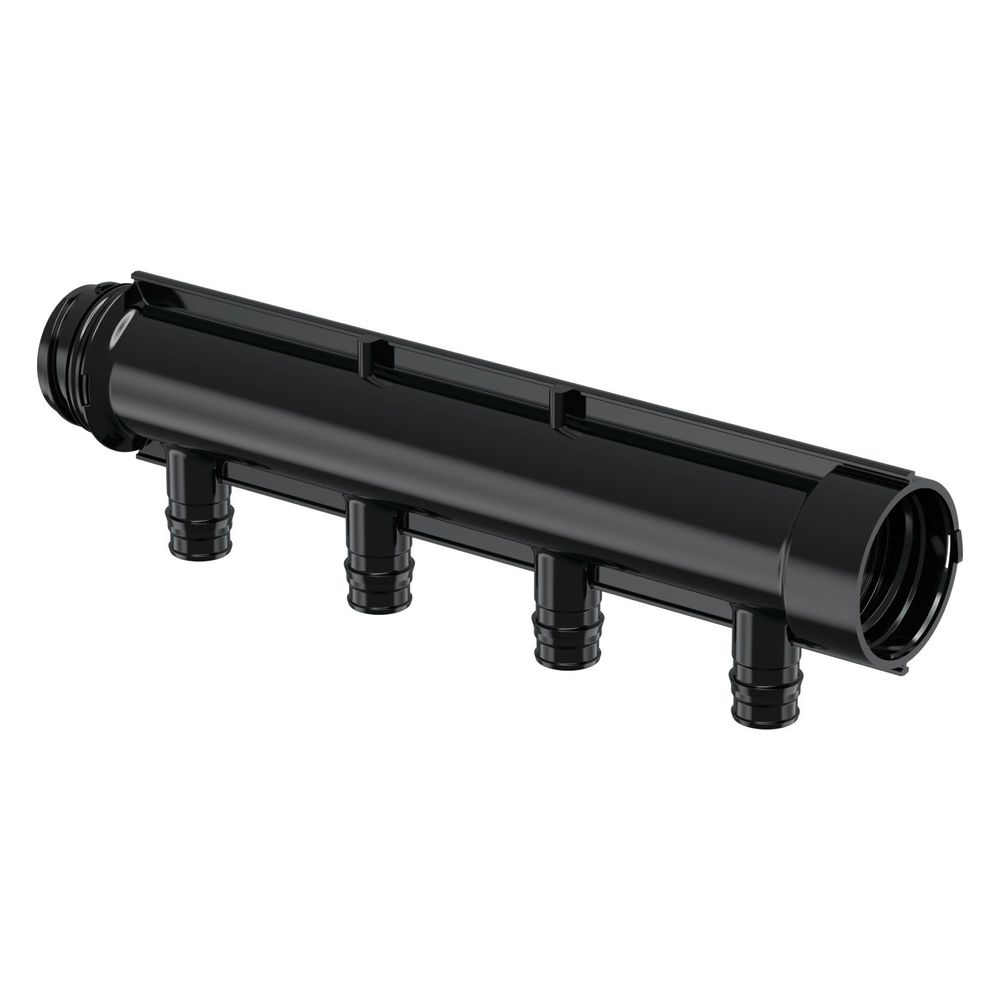

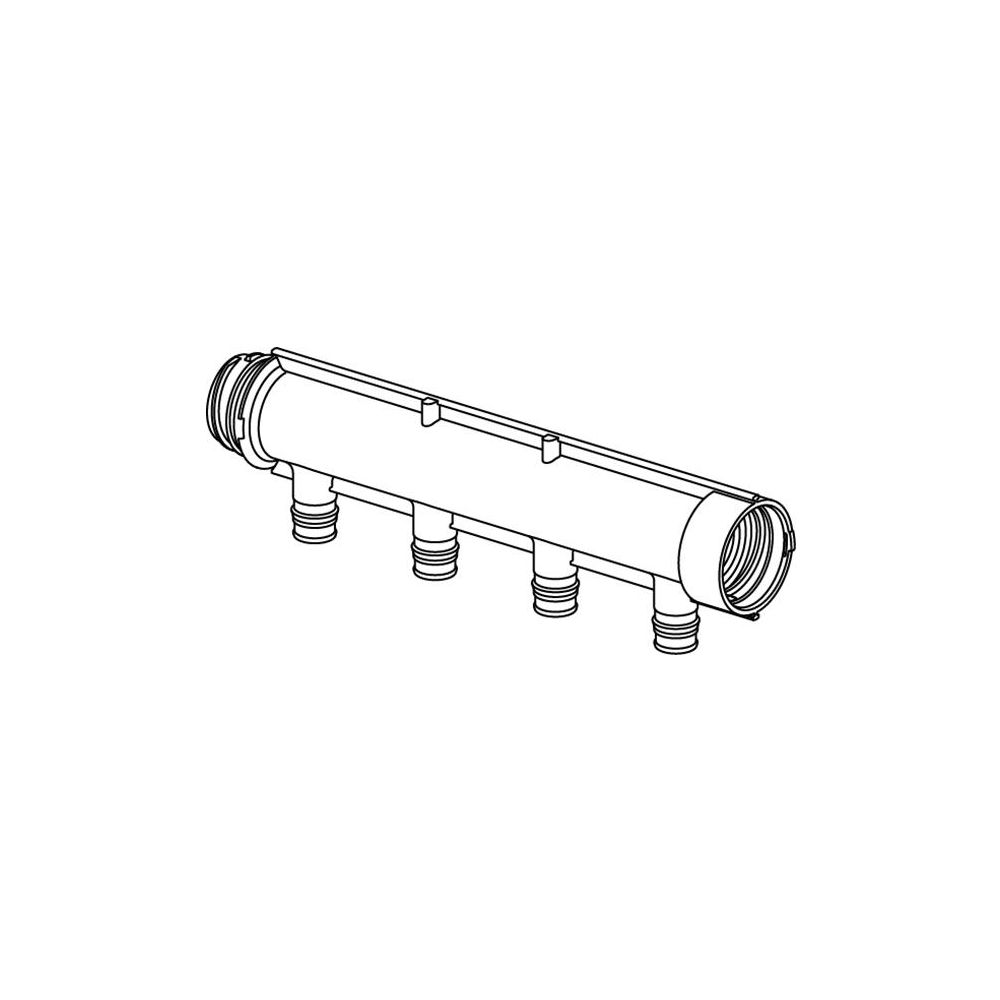

Uponor Aqua Plus Verteilersegment Q und E PPM, 1", 4x16 c/c50mm
Der Uponor Aqua Plus Verteilersegment Q und E PPM ist ein robuster Kunststoffverteiler aus Polyphenylsulfon (PPSU) für Trinkwasserinstallationen und Heizanwendungen. Er verfügt über 1 Zoll Anschlüsse und vier Abzweige für Rohre mit 16 mm Außendurchmesser, die einen Abstand von 50 mm zueinander aufweisen. Dieses Verteilersegment ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt und ermöglicht eine flexible Systemintegration.
Welche Materialien und Bauweise zeichnen das Verteilersegment aus?
Das Verteilersegment besteht aus hochwertigem Polyphenylsulfon (PPSU), einem Kunststoff, der sich durch seine Beständigkeit auszeichnet. Die O-Ringe sind aus EPDM gefertigt, was eine sichere und dichte Verbindung ermöglicht. Die Bauweise ist als Durchgang mit geraden Abzweigen ausgeführt. Die seitlichen Anschlüsse verfügen über ein 1 Zoll Spezialgewinde, das eine werkzeuglose Verbindung durch eine 180-Grad-Drehung erlaubt. Die Abzweigungen sind für Klemmringanschlüsse vorgesehen.
Für welche Medien und Temperaturbereiche ist der Verteiler geeignet?
Das Uponor Aqua Plus Verteilersegment ist für den Einsatz in Trinkwasserinstallationen sowie für Heizanwendungen konzipiert. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer tolerierbar. Für Heizungsanwendungen liegt die maximale Dauerbetriebstemperatur bei 80 °C und der Dauerbetriebsdruck ebenfalls bei 10 bar, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer. Das Verteilersegment ist nicht für Glykol, Pressluft oder Kühlwasser geeignet.
Wie werden Rohre an das Verteilersegment angeschlossen?
Das Verteilersegment bietet vier Abzweige mit einem Rohraußendurchmesser von 16 mm und einem Abstand von 50 mm zwischen den Abzweigungen. Es ist systemgebunden und ermöglicht den Anschluss von Uponor PE-Xa Rohren oder Uponor Verbundrohren über passende Adapter. Die seitlichen Anschlüsse sind mit einem 1 Zoll Spezialgewinde ausgestattet, was eine einfache und werkzeuglose Montage durch eine 180-Grad-Drehung sicherstellt.
Technische Daten
- Werkstoff: Polyphenylsulfon (PPSU)
- O-Ringe: EPDM
- Anzahl der Abzweige: 4
- Abstand zwischen Abzweigungen: 50 mm
- Rohraußendurchmesser Abzweigungen: 16 mm
- Nenndurchmesser Anschluss 1: 1 Zoll (25 mm)
- Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
- Druckstufe Artikel: PN 10 (max. 10 bar)
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C (Trinkwasser), 80 °C (Heizung)
- Länge Verteiler: 216,5 mm
Das Uponor Aqua Plus Verteilersegment Q und E PPM bietet eine zuverlässige und flexible Lösung für die Verteilung von Medien in Trinkwasser- und Heizungssystemen. Gefertigt aus robustem PPSU, ist es für einen Betriebsdruck von bis zu 10 bar und Medientemperaturen von bis zu 70 °C im Trinkwasserbereich und 80 °C bei Heizanwendungen ausgelegt. Mit seinen 1 Zoll Hauptanschlüssen und vier Abzweigen für Rohre mit 16 mm Außendurchmesser stellt es eine langlebige und sichere Komponente für moderne Haustechnik dar.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Aqua PLUS |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1048001 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 4 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Artikelnummer | UPONOR-1048001 |
| Ausführung | Einzel |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 6414905201020 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | nein |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,096 kg |
| Länge Verteiler | 216,5 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Rohraußendurchmesser Abzweigungen | 16 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polyphenylensulfon (PPSU) |
| WEEE-Nr. | DE16532378 |
