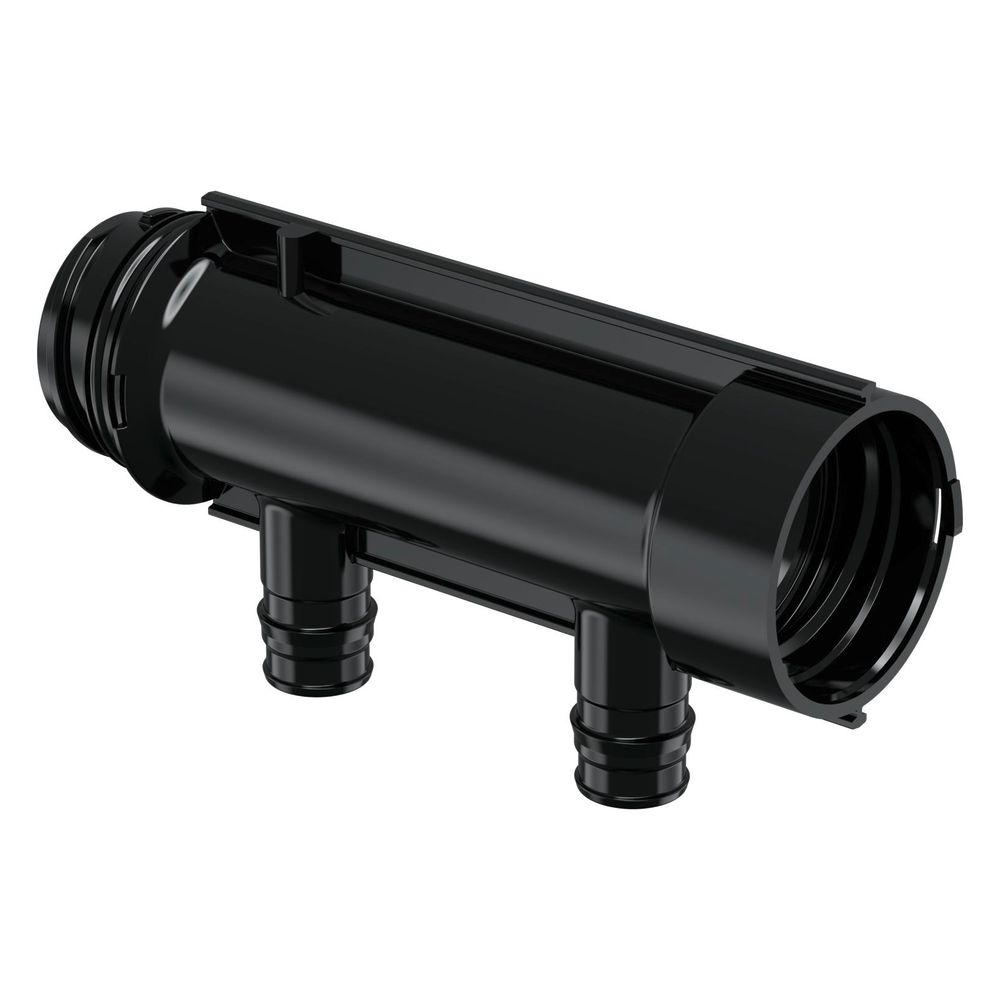

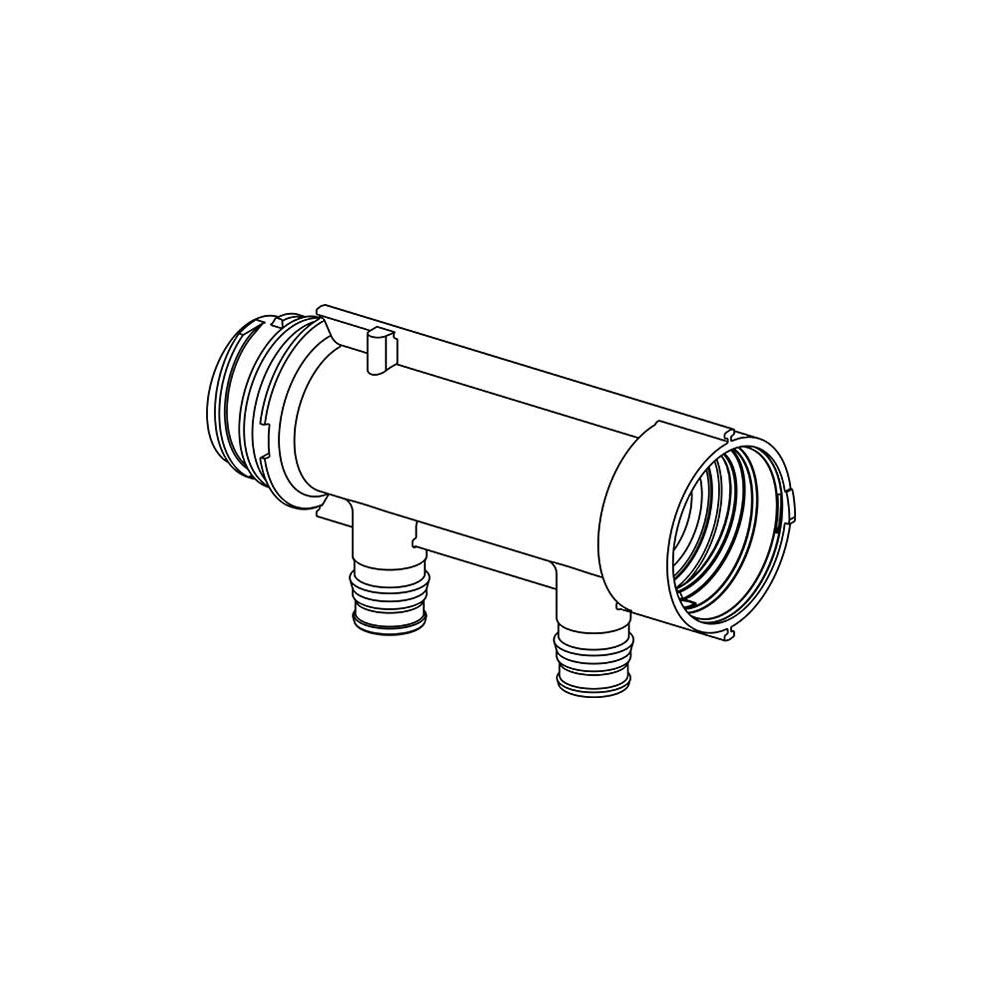

Uponor Aqua Plus Verteilersegment Q und E PPM, 1", 2x16 c/c50mm

Das Uponor Aqua Plus Verteilersegment Q und E PPM ist ein robuster Kunststoffverteiler aus Polyphenylsulfon (PPSU), der speziell für Trinkwasserinstallationen sowie Heizen- und Kühlenanwendungen entwickelt wurde. Mit einem Nenndurchmesser von 1 Zoll und zwei Abzweigen mit einem Rohraußendurchmesser von 16 mm bietet dieses systemgebundene Segment eine zuverlässige Lösung für die Verteilung von Medien in flexiblen Rohrsystemen.

Wie ist das Uponor Aqua Plus Verteilersegment konstruiert?

Das Verteilersegment besteht aus hochwertigem Polyphenylsulfon (PPSU) und ist mit O-Ringen aus EPDM ausgestattet. Es ist als einfacher Durchgang mit geraden Abzweigen konzipiert. Die seitlichen Anschlüsse verfügen über ein 1 Zoll Spezialgewinde, das eine werkzeuglose Verbindung durch eine 180-Grad-Drehung ermöglicht. Der Anschlussabstand beträgt 50 mm, und die Abzweigungen sind für einen Rohraußendurchmesser von 16 mm ausgelegt, die mittels Klemmring angeschlossen werden.

Für welche Anwendungen ist das Verteilersegment geeignet und welche Temperaturbereiche deckt es ab?

Dieses Verteilersegment ist für den Einsatz in Trinkwasserinstallationen sowie für Heizen- und Kühlenanwendungen konzipiert. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen, wobei kurzzeitige Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden. Die Druckstufe des Artikels beträgt PN 10.

Technische Daten

• Werkstoff: Polyphenylsulfon (PPSU)
• O-Ringe: EPDM
• Anzahl der Abzweige: 2
• Abstand zwischen den Abzweigungen: 50 mm
• Rohraußendurchmesser Abzweigungen: 16 mm
• Nenndurchmesser Anschluss: 1 Zoll (25 mm)
• Druckstufe: PN 10 (max. 10 bar)
• Max. Mediumtemperatur Trinkwasser (Dauerbetrieb): 70 °C
• Max. Mediumtemperatur Heizung (Dauerbetrieb): 80 °C
• Länge Verteiler: 116,5 mm

Das Uponor Aqua Plus Verteilersegment Q und E PPM bietet eine robuste und flexible Lösung für die Verteilung von Trinkwasser und Heizungsmedien. Mit seiner hochwertigen PPSU-Konstruktion und den präzisen Anschlussmöglichkeiten unterstützt es eine sichere und effiziente Installation bei einem maximalen Betriebsdruck von 10 bar und einer Dauerbetriebstemperatur von bis zu 70 °C im Trinkwasserbereich und 80 °C im Heizungsbereich.
