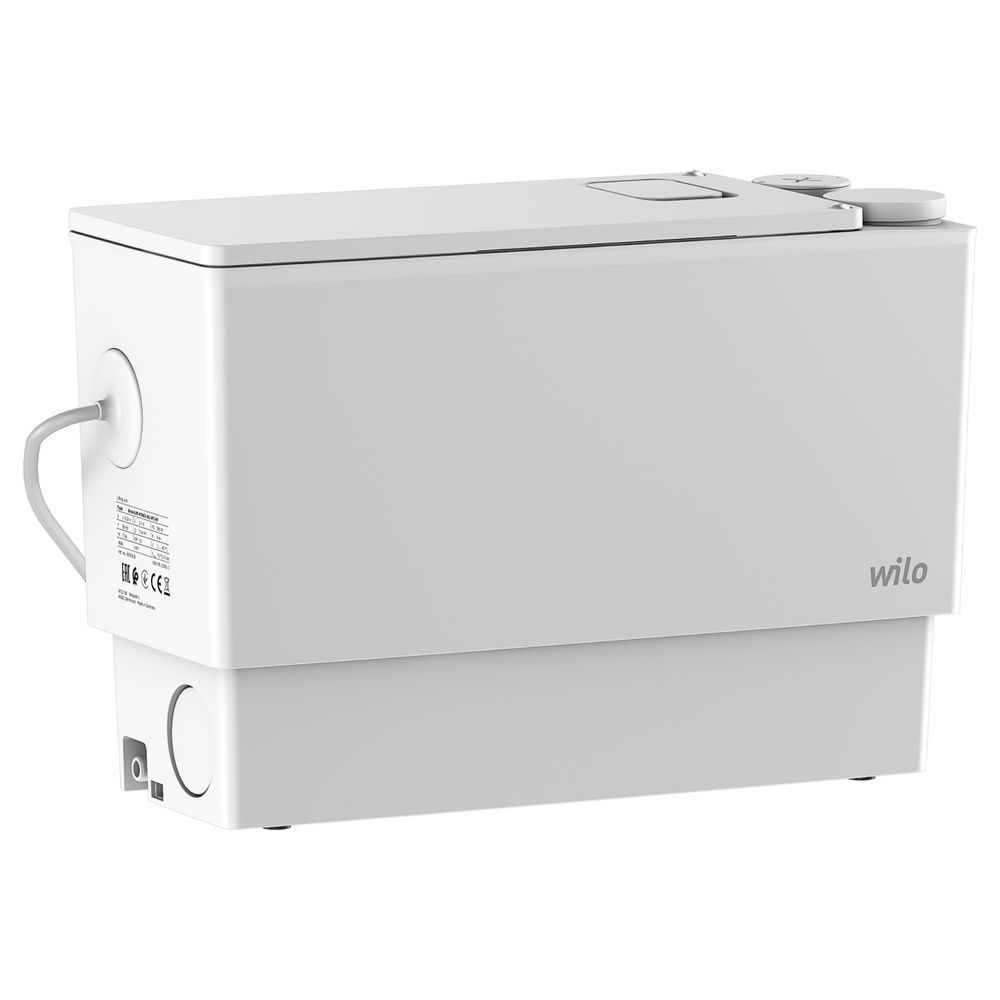

Wilo DrainLift MINI Abwasser-Hebeanlage XS, 230V
4 weitere Ausführungen verfügbar
Beschreibung
Wilo DrainLift MINI3 Abwasser-Hebeanlage XS-EF, 0,25kW, 230V
Häusliches Abwasser wird zuverlässig mit den Hebeanlagen der Baureihe Wilo-DrainLift MINI3 entsorgt. Sie sind ideal, wenn eine Entwässerung über ein natürliches Gefälle nicht möglich ist. Je nach Baugrößen können bis zu drei Zuläufe mit Abwasser von Waschbecken, Dusche, Badewanne, Waschmaschine oder auch Spülmaschine problemlos angeschlossen werden. Die kompakte Bauweise ermöglicht die Integration in jede Vorwandinstallation. Darüber hinaus gewährleistet die Hebeanlage eine leise und diskrete Entwässerung. Als WC-Ausführung verfügt die Hebeanlage über eine Abwasserpumpe mit rotierender Schneide für eine zuverlässige und betriebssichere Abwasserentsorgung.
Betriebsdaten Fördermedium: Water
Zulässiger Anwendungsbereich Medientemperatur: 3 oC
Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 0.9 bar
Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 230 W
Nenndrehzahl: 2700 U/Min
Nennstrom: 1.8 A
Isolationsklasse: F
Schutzart Motor: Werkstoffe Behälter: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20
Einbaumaße Saugseitiger Rohranschluss: DN 32
Druckseitiger Rohranschluss: DN 32
Bestellinformationen Fabrikat: Produktbezeichnung: DrainLift MINI3
XS-EF Gewicht netto ca.: 5.3 kg
Artikelnummer: 6095127
Kompakte und anschlussfertige Hebeanlage für die Entwässerung von Waschbecken, Dusche und Badewanne. Fördermedium Zur Sammlung und Förderung in häuslichen Bereichen von: Abwasser ohne Fäkalien Abwasserförderung nach 12050 Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2. Konstruktion Kompakte, anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Niveauerfassung erfolgt mit einem Vertikalschwimmerschalter. Die Entlüftung ist im Deckel integriert und mit einem Aktivkohlefilter ausgestattet. Es stehen bis zu vier Anschlüsse zur Verfügung: 1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen. 2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen. 1x Druckanschluss 32/40 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen. Lieferumfang 1x Manschette für HT-Rohr DN 32/40 (32/40 mm) 2x Schlauchschellen 32-50 mm 2x Zulaufanschlüsse DN 50 (50 mm) 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm) 2x Rückflussverhinderer 2x Rohrschellen 50-70 mm 2x Schlauchschellen 32-50 mm 2x Verschlussstopfen 6x O-Ringe Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel Einbau- und Betriebsanleitung
Kompakte und anschlussfertige Hebeanlage für die Entwässerung von Waschbecken, Dusche und Badewanne.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Kompakte, anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Niveauerfassung erfolgt mit einem Vertikalschwimmerschalter. Die Entlüftung ist im Deckel integriert und mit einem Aktivkohlefilter ausgestattet.
Es stehen bis zu vier Anschlüsse zur Verfügung:
- 1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.
- 2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.
- 1x Druckanschluss 32/40 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen.
Lieferumfang
- 1x Manschette für HT-Rohr DN 32/40 (32/40 mm)
- 2x Schlauchschellen 32-50 mm
- 2x Zulaufanschlüsse DN 50 (50 mm)
- 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
- 2x Rückflussverhinderer
- 2x Rohrschellen 50-70 mm
- 2x Schlauchschellen 32-50 mm
- 2x Verschlussstopfen
- 6x O-Ringe
- Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel
- Einbau- und Betriebsanleitung
Betriebsdaten
- Fördermedium: Wasser, Schmutzwasser - ohne Fäkalien
Zulässiger Anwendungsbereich
- Medientemperatur: 3 °C
- Max. Medientemperatur, kurzzeitig bis 5 min.: 75 °C
- Umgebungstemperatur: 3 °C
- Maximaler Betriebsdruck: 0.83 bar
- Max. Schaltvolumen: 2.8 l
Motordaten
- Netzanschluss: 1~230 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 250 W
- Nenndrehzahl: 2800 U/Min
- Nennstrom: 1.9 A
- Isolationsklasse: F
- Schutzart Motor: IP68
- Max. Schalthäufigkeit: 20
Werkstoffe
- Behälter: ABS
- Pumpengehäuse: PP-GF20
- Laufrad: PP-GF20

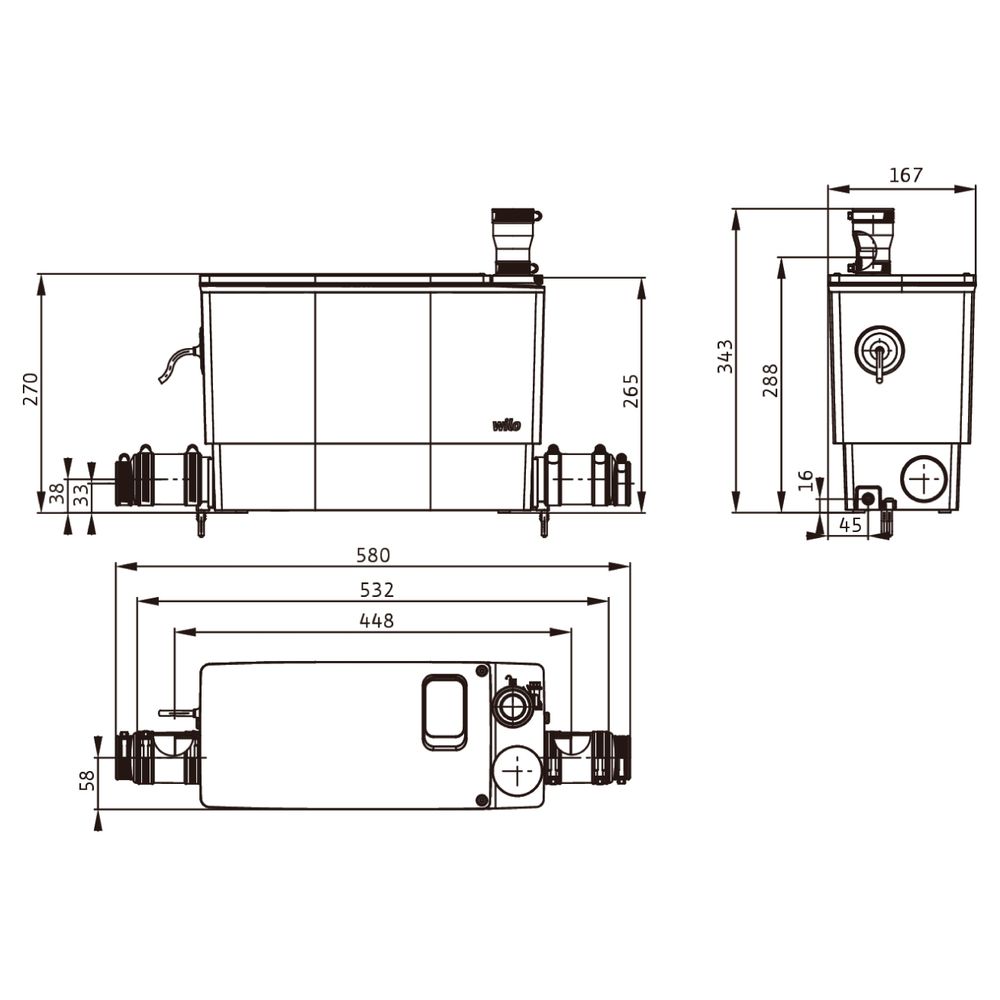

Einbaumaße
- Saugseitiger Rohranschluss: DN/OD 40 (HT pipe), DN/OD 50 (HT pipe)
- Druckseitiger Rohranschluss: DN/OD 32 (HT pipe), DN/OD 40 (HT pipe)
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: DrainLift MINI3-XS-EF
- Gewicht netto ca.: 6 kg
- Artikelnummer: 6095127
Für die Installation innerhalb von Räumen oder als Vorwandinstallation. Zum Anschluss der folgenden Entwässerungsgegenstände:
DrainLift MINI3-XXS
- Waschbecken
- Dusche
DrainLift MINI3-XS
- Waschbecken
- Dusche
- Badewanne
- Geschirrspüler
- Waschmaschine
DrainLift MINI3-XS/WC
- Toilette
- Waschbecken
- Dusche
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Schmutz. |
| Hersteller-Serie | DrainLift MINI3 |
| Hersteller-Produktgruppe | Wilo-DrainLift MINI3 |
| Hersteller-Artikelnummer | 6095127 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anzahl der Einlassöffnungen | 3 |
| Anzahl der Phasen | 1 |
| Anzahl der Pumpen | 1 |
| Artikelnummer | WILO-6095127 |
| Aufgenommene Motorleistung (P1) pro Motor | 0,42 |
| Aufstellung hinter dem WC | nein |
| Bauhöhe | 270 |
| Baulänge | 167 |
| Bautiefe | 389 |
| Behältervolumen | 10,75 |
| Bemessungsspannung | 230 |
| Drehzahl | 2800 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679278308 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 53,642649 |
| Geeignet für Fäkalien | nein |
| Gewicht | 7,5 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 0,83 |
| Max Förderhöhe | 8,256 |
| Max Volumenstrom | 7,6 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 75 |
| Mit Entlüftung | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 0,25 |
| Nennbetriebsart | S3 15 % |
| Nenndurchmesser, Anschluss Auslassseite | DN 32 |
| Nennstrom | 1,9 |
| Rohraußendurchmesser, Anschluss Auslassseite | 32 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 3,907 |
| Werkstoff des Behälters | ABS |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses | Polypropylen (PP) |
| Werkstoffgüte des Pumpengehäuses | PP-GF |
| Werkstoffgüte Gebläserad/Laufrad | PP-GF |
| WEEE-Nr. | 82996796 |
