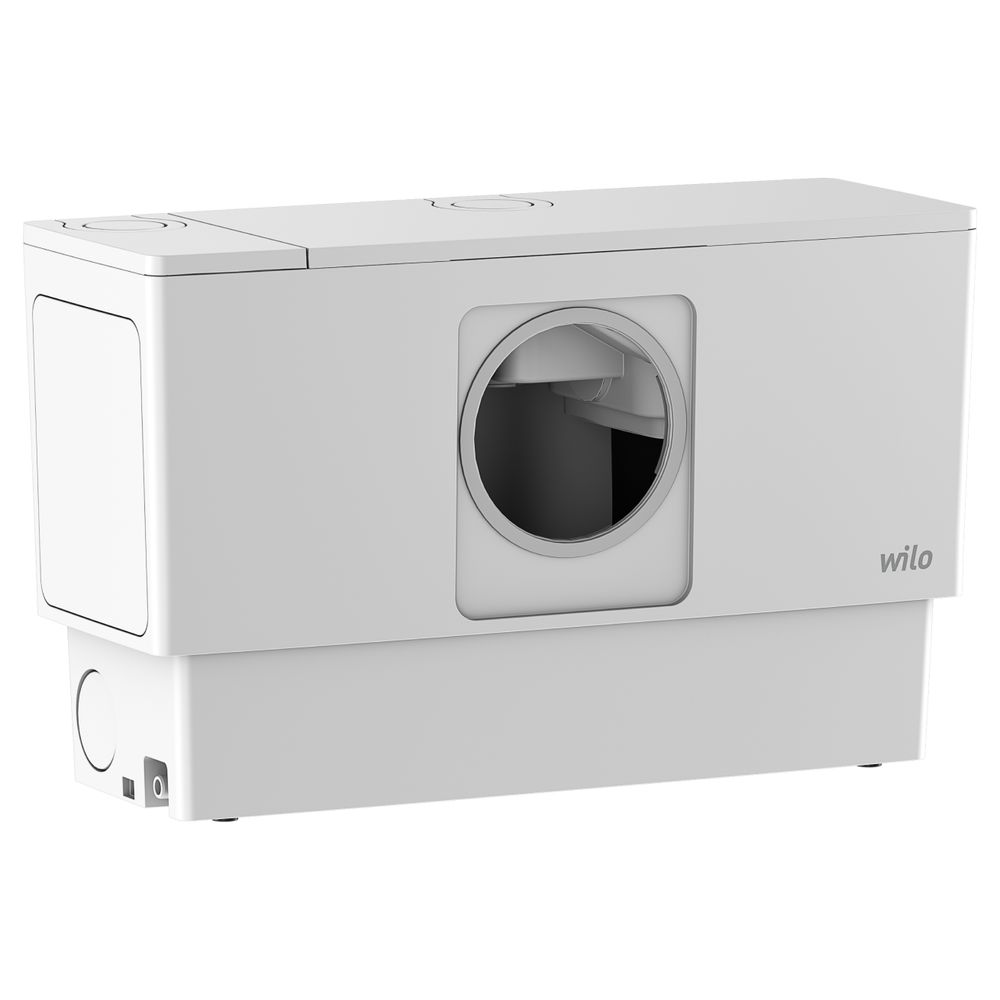

Wilo DrainLift MINI5 Abwasser-Hebeanlage XS/WC-EF, 0,42kW, 230V

Die Wilo-DrainLift MINI5 ist eine komfortable Hebeanlage, die häusliches Abwasser sicher entsorgt. Mit ihrem modernen und ästhetischen Design sowie den geringen Abmessungen ist sie ideal, wenn eine Entwässerung über ein natürliches Gefälle nicht möglich ist. Mit einem wählbaren Druckanschluss (horizontal oder vertikal DN 32/40), mehrere DN 40/50-Zuläufen sowie die Möglichkeit eines seitlichen oder zentralen WC-Anschlusses ist die Hebeanlage individuell anpassbar. Eine aufwändige Zusatzverrohrung für den Druckabgang ist nicht notwendig, was die Installation besonders komfortabel macht, insbesondere bei Modernisierung und Sanierung. Um das Verstopfungsrisiko zu senken und eine hohe Betriebssicherheit zu gewährleisten, ist die Hebeanlage mit einer Abwasserpumpe mit rotierender Schneide ausgestattet.

Kompakte und anschlussfertige Hebeanlage mit Alarmkontakt, für die Entwässerung von Waschbecken, Dusche und WC.

Fördermedium

Zur Sammlung und Förderung in häuslichen Bereichen von:

• Abwasser mit Fäkalien

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-3.

Bei Anlagen nach 12050-3 die folgenden Punkte einhalten:

• Alle angeschlossenen Entwässerungsgegenstände sind im selben Raum installiert.
• Oberhalb der Rückstauebene ist eine weitere Toilette vorhanden.

Konstruktion

Kompakte, anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Tauchmotorpumpe ist mit einer rotierenden Schneide ausgestattet. Die Schneide zerkleinert zuverlässig die Fäkalien im Abwasser. Die Niveauerfassung erfolgt mit einem Niveausensor. Die Entlüftung ist im Zwischenboden integriert und mit einem Aktivkohlefilter ausgestattet. Zusätzlich ist die Hebeanlage mit einem Summer und einem potentialfreien Alarmkontakt (max. Schaltleistung: 42 V=, 500 mA, Kontaktart: Öffner (NC)) ausgestattet. Bei Hochwasser im Behälter erfolgt ein akustischer Alarm durch den Summer. Über den potentialfreien Kontakt kann zudem ein externer Alarmmelder angeschlossen werden. Der Behälterdeckel verschließt die Anlage formvollendet.

Es stehen bis zu fünf Anschlüsse zur Verfügung:

• 1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.
• 2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.
• 1x Toilettenanschluss 110 mm (DN 110), nach vorne ausgeführt, werkseitig offen. − Bei Bedarf kann der WC-Anschluss waagerecht nach links ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen.
• 1x Druckanschluss 32/40 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen. − Bei Bedarf kann der Druckanschluss waagerecht nach rechts ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen.

Lieferumfang

• 1x Manschette für HT-Rohr DN 32/40 (32/40 mm)
• 2x Schlauchschellen 32-50 mm
• 1x Manschette für HT-Rohr DN 110 (110 mm)
• 1x Klemmring
• 1x Schlauchschelle 110-130 mm
• 2x Zulaufanschlüsse DN 50 (50 mm)
• 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
• 2x Rückflussverhinderer
• 2x Rohrschellen 50-70 mm
• 2x Schlauchschellen 32-50 mm
• 2x Verschlussstopfen
• 6x O-Ringe
• Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel
• Set für Notentleerung (Entwässerungsschlauch, Schlauchschelle, Verschlussstopfen)
• Set für Tiefenabsaugung
• Set für horizontalen Druckanschluss
• Einbau- und Betriebsanleitung

Betriebsdaten

• Fördermedium: Wasser, Schmutzwasser - ohne Fäkalien, Schmutzwasser - fäkalienhaltig

Zulässiger Anwendungsbereich

• Medientemperatur: 3 °C
• Umgebungstemperatur: 3 °C
• Maximaler Betriebsdruck: 0.9 bar
• Max. Schaltvolumen: 2.8 l

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Spannungstoleranz: ±10 %
• Motornennleistung: 420 W
• Nenndrehzahl: 2800 U/Min
• Nennstrom: 3.4 A
• Isolationsklasse: F
• Schutzart Motor: IP68
• Max. Schalthäufigkeit: 20

Werkstoffe

• Behälter: ABS
• Pumpengehäuse: PP-GF20
• Laufrad: PP-GF20

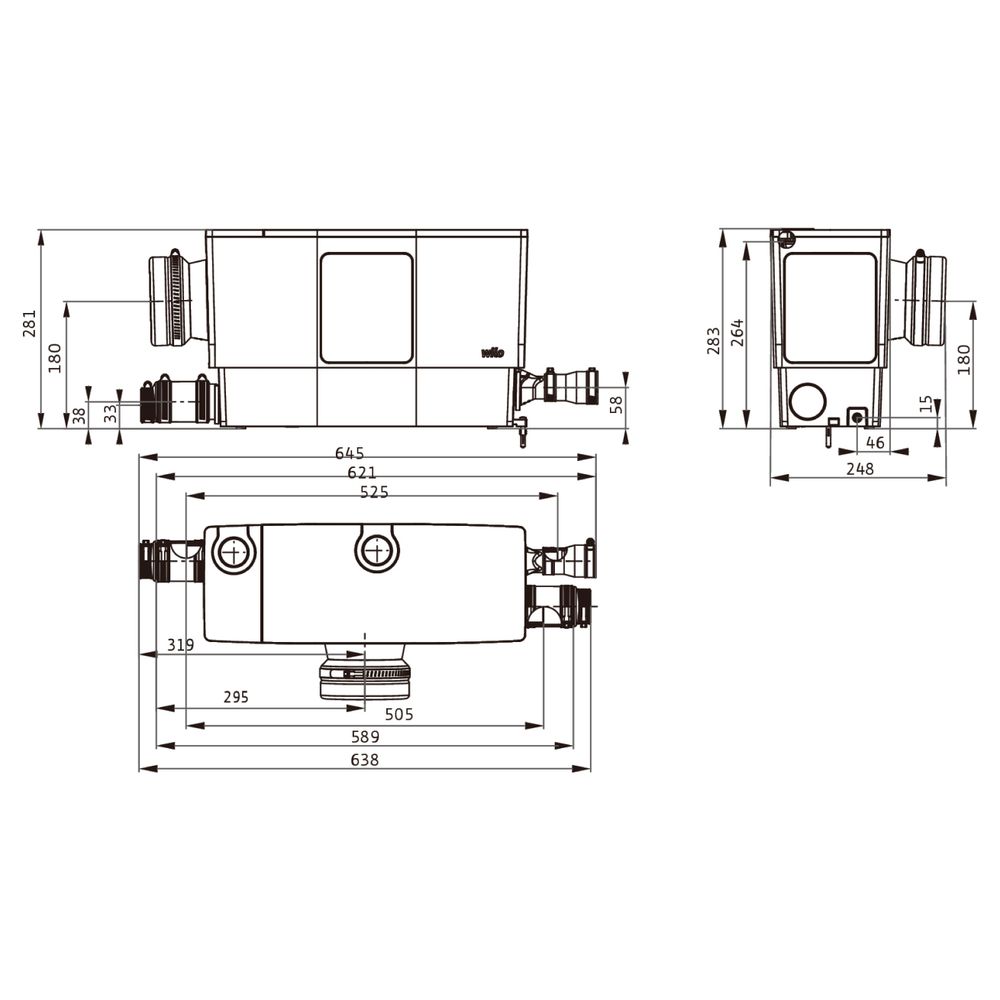

Einbaumaße

• Saugseitiger Rohranschluss: DN/OD 40 (HT pipe), DN/OD 50 (HT pipe)
• Druckseitiger Rohranschluss: DN/OD 32 (HT pipe), DN/OD 40 (HT pipe)

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: DrainLift MINI5-XS/WC-EF
• Gewicht netto ca.: 8 kg
• Artikelnummer: 6095130

Für die Installation innerhalb von Räumen oder als Vorwandinstallation. Zum Anschluss der folgenden Entwässerungsgegenstände:

DrainLift MINI5-XS/C

• Waschbecken
• Dusche
• Badewanne
• Geschirrspüler
• Waschmaschine
• Brennwertkessel

DrainLift MINI5-XS/WC

• Toilette
• Waschbecken
• Dusche
