33068169
1.271,80 €
15 - 20 Werktage
159 - 169 mm

33068183
1.371,90 €
15 - 20 Werktage
173 - 183 mm

33068202
1.488,80 €
15 - 20 Werktage
192 - 202 mm

33068227
1.635,00 €
15 - 20 Werktage
217 - 227 mm

33068241
1.661,10 €
15 - 20 Werktage
229 - 241 mm

33068254
1.673,70 €
15 - 20 Werktage
244 - 254 mm

33068264
1.689,60 €
15 - 20 Werktage
254 - 264 mm
Beschreibung

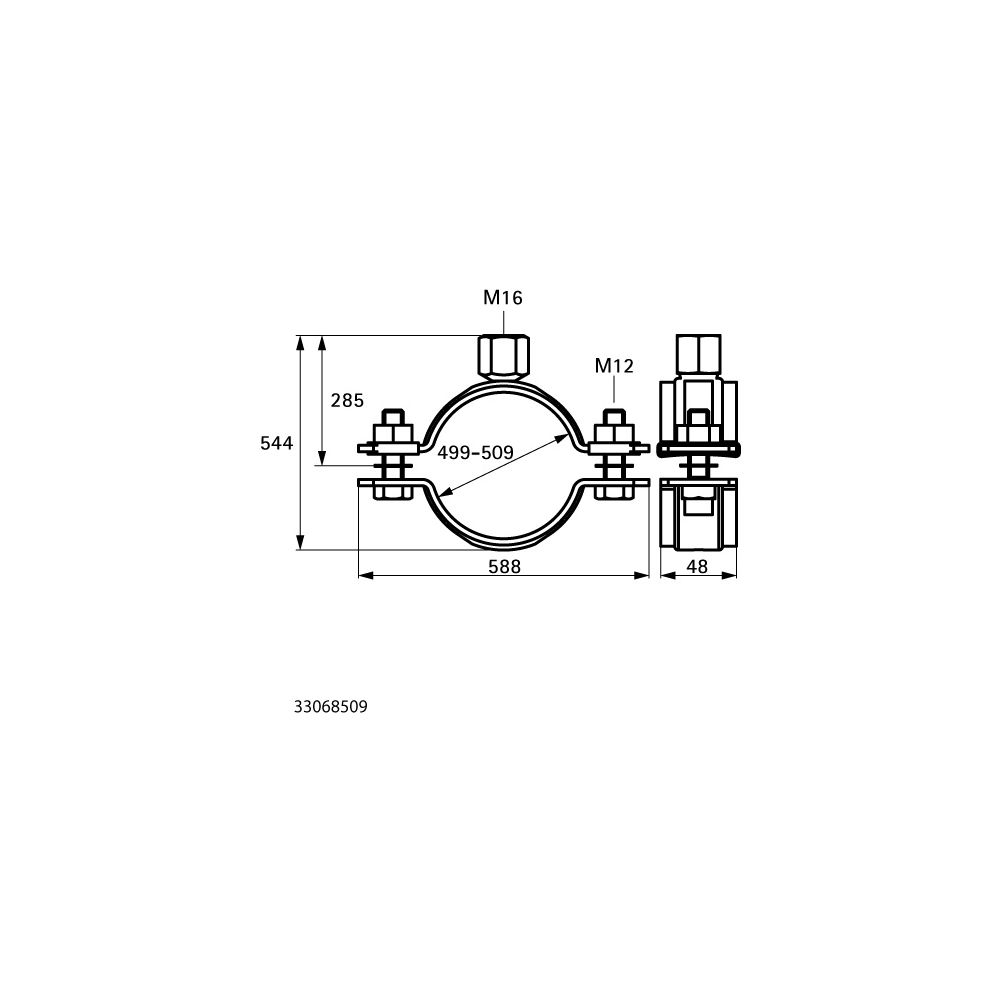

Walraven Schwerlastschelle HD500 M16, BUP 499-509mm Zweischraubenschelle
Die Walraven Schwerlastschelle HD500 M16, BUP 499-509mm ist eine zweiteilige Stahlschelle zur Befestigung von Stahlrohren, Gussrohren und Kupferrohren. Diese schwere Ausführung ist für sehr hohe Belastungen ausgelegt und verfügt über zwei gegen Verlust gesicherte Verschlussschrauben sowie eine CO2-geschweißte Anschlussmutter mit einem Anschlussmaß von M16. Die Schelle ist für Rohraußendurchmesser von 499 bis 509 mm geeignet und erfüllt die Brandschutzanforderungen gemäß MLAR, LAR und RbALei. Sie ist zudem geprüft und gütegesichert gemäß der Güterichtlinie für Rohrbefestigungen RAL-GZ 655/B und für den Außenbereich der Korrosivitätskategorie C4 geeignet. Eine Ergänzung durch eine Schallschutzeinlage ist möglich.
Technische Daten
- Rohraußendurchmesser: 499 - 509 mm
- Nenndurchmesser: DN 500
- Werkstoff: Stahl (1.0332)
- Anschlussmaß Anschlussvorrichtung: M16
- Verschlussvorrichtung: doppelte Schraube
- Zulässige Nutzlast: 12000
- Baulänge: 588,6
- Bauhöhe: 532
- Bautiefe: 48
- Oberflächenbehandlung: unbehandelt
- Einlage: ohne
Technische Daten
| Hersteller-Warengruppe | Rohrschellen ohne Einlage |
| Hersteller-Serie | Rohrschellen ohne Einlage |
| Hersteller-Produktgruppe | HD Rohrschellen ohne Einlage |
| Hersteller-Artikelnummer | 33068509 |
| Hersteller | Walraven |
| Anschlussmaß Anschlussvorrichtung | M16 |
| Anschlussvorrichtung | Innengewinde |
| Artikelnummer | WALRAVEN-33068509 |
| Bauhöhe | 532 |
| Baulänge | 588,6 |
| Bautiefe | 48 |
| EAN-13 | 8712993966424 |
| Einlage | ohne |
| EPD Nummer | 1.1.00954.2025 |
| FM-Prüfung | nein |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | nein |
| Geeignet für Gussrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Spiralrohre | nein |
| Geeignet für Stahlrohre | ja |
| Gewicht | 3,38 kg |
| LPCB-Prüfung | nein |
| Nenndurchmesser | DN 500 |
| Oberflächenbehandlung | unbehandelt |
| Rohraußendurchmesser | 499 - 509 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlussvorrichtung | doppelte Schraube |
| Werkstoff | Stahl |
| Zulässige Nutzlast | 12000 |
Walraven – Komplettlösungen für Befestigung, Brandschutz und Sanitär
Das Sortiment von Walraven umfasst professionelle Systeme für Befestigungstechnik, Brandschutz und Sanitärinstallation, die sich durch höchste Qualität, einfache Montage und zuverlässige Funktion auszeichnen. Im Bereich der Befestigungssysteme bietet Walraven Montageschienen, Rohrschellen, Anker, Dübel, Konsolen und Flachdach-Aufständerungssysteme, darunter die Produktlinien RapidRail und RapidStrut. Diese ermöglichen flexible und sichere Installationen im Hoch- und Tiefbau sowie in der technischen Gebäudeausrüstung.
Im Segment Brandschutz liefert Walraven geprüfte Abschottungssysteme für Rohr- und Kabeldurchführungen, inklusive Brandschutzmanschetten, -bänder und -kissen. Für Sanitäranwendungen stehen Vorwandelemente wie BIS Vario zur Verfügung, ergänzt durch Montagesets, WC-Befestigungen und hochwertige Sanitärsilikone sowie Fugendichtstoffe. Das gesamte Sortiment ist systemisch aufeinander abgestimmt und erfüllt nationale wie internationale Normen – ideal für den professionellen Einsatz in Neubau, Renovierung und Industrieprojekten.
