33068169
1.271,80 €
15 - 20 Werktage
159 - 169 mm

33068183
1.371,90 €
15 - 20 Werktage
173 - 183 mm

33068202
1.488,80 €
15 - 20 Werktage
192 - 202 mm

33068227
1.635,00 €
15 - 20 Werktage
217 - 227 mm

33068254
1.673,70 €
15 - 20 Werktage
244 - 254 mm

33068264
1.689,60 €
15 - 20 Werktage
254 - 264 mm

33068279
1.703,10 €
15 - 20 Werktage
267 - 279 mm
Beschreibung

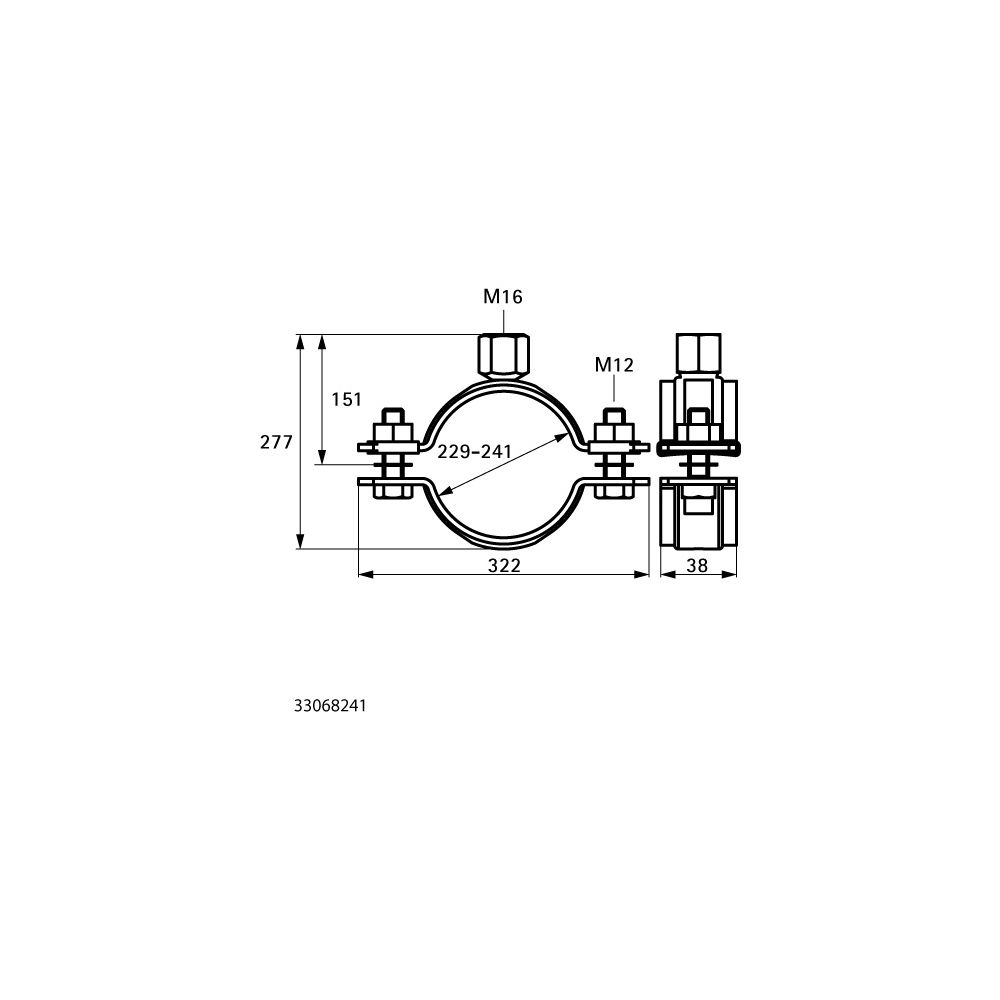

Walraven Schwerlastschelle HD500 M16, BUP 229-241mm Zweischraubenschelle
Die Walraven Schwerlastschelle HD500 BUP (M16) ist eine zweiteilige Stahlschelle, die speziell für die sichere Befestigung von Stahlrohren mit einem Rohraußendurchmesser von 229 bis 241 mm konzipiert wurde. Diese schwere Ausführung ist für sehr hohe Belastungen ausgelegt und erfüllt die strengen Brandschutzanforderungen gemäß MLAR, LAR und RbALei. Sie ist geprüft und gütegesichert gemäß der Güterichtlinie für Rohrbefestigungen RAL-GZ 655/B. Die Schelle verfügt über gegen Verlust gesicherte Verschlussschrauben und eine CO2-geschweißte Anschlussmutter mit Innengewinde M16. Zudem ist sie für den Einsatz im Außenbereich der Korrosivitätskategorie C4 geeignet und kann durch eine Schallschutzeinlage ergänzt werden.
Technische Daten
- Rohraußendurchmesser: 229 - 241 mm
- Anschlussmaß Anschlussvorrichtung: M16 (Innengewinde)
- Werkstoff: Stahl (1.0332)
- Zulässige Nutzlast: 8200 N
- Baulänge: 322 mm
- Bauhöhe: 265 mm
- Bautiefe: 38 mm
- Verschlussvorrichtung: doppelte Schraube
- Oberflächenbehandlung: unbehandelt
- Geeignet für: Gussrohre, Stahlrohre, Kupferrohre
Technische Daten
| Hersteller-Warengruppe | Rohrschellen ohne Einlage |
| Hersteller-Serie | Rohrschellen ohne Einlage |
| Hersteller-Produktgruppe | HD Rohrschellen ohne Einlage |
| Hersteller-Artikelnummer | 33068241 |
| Hersteller | Walraven |
| Anschlussmaß Anschlussvorrichtung | M16 |
| Anschlussvorrichtung | Innengewinde |
| Artikelnummer | WALRAVEN-33068241 |
| Bauhöhe | 265 |
| Baulänge | 322 |
| Bautiefe | 38 |
| EAN-13 | 8712993966059 |
| Einlage | ohne |
| EPD Nummer | 1.1.00949.2025 |
| FM-Prüfung | nein |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | nein |
| Geeignet für Gussrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Spiralrohre | nein |
| Geeignet für Stahlrohre | ja |
| Gewicht | 1,168 kg |
| LPCB-Prüfung | nein |
| Oberflächenbehandlung | unbehandelt |
| Rohraußendurchmesser | 229 - 241 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlussvorrichtung | doppelte Schraube |
| Werkstoff | Stahl |
| Zulässige Nutzlast | 8200 |
