Helios VDD 250/4 EX Vertikal-Dachventilator 3-PH 400V, 4-polig, EX, 120W

Der Helios VDD 250/4 EX Vertikal-Dachventilator ist ein leistungsstarker und zuverlässiger Dachventilator, der speziell für den vertikalen Ausblas konzipiert wurde. Mit seinem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad ist dieses Modell explosionsgeschützt gemäß ATEX und eignet sich für den Einsatz in Zone 2. Der 4-polige Drehstrommotor arbeitet mit einer Spannung von 400 Volt und einer aufgenommenen Leistung von 0,120 kW, was ihn zu einer robusten Lösung für anspruchsvolle Lüftungsaufgaben in Industrie- und Gewerbeumgebungen macht, die erhöhte Sicherheitsanforderungen erfordern.

Welche Konstruktionsmerkmale zeichnen den Dachventilator aus?

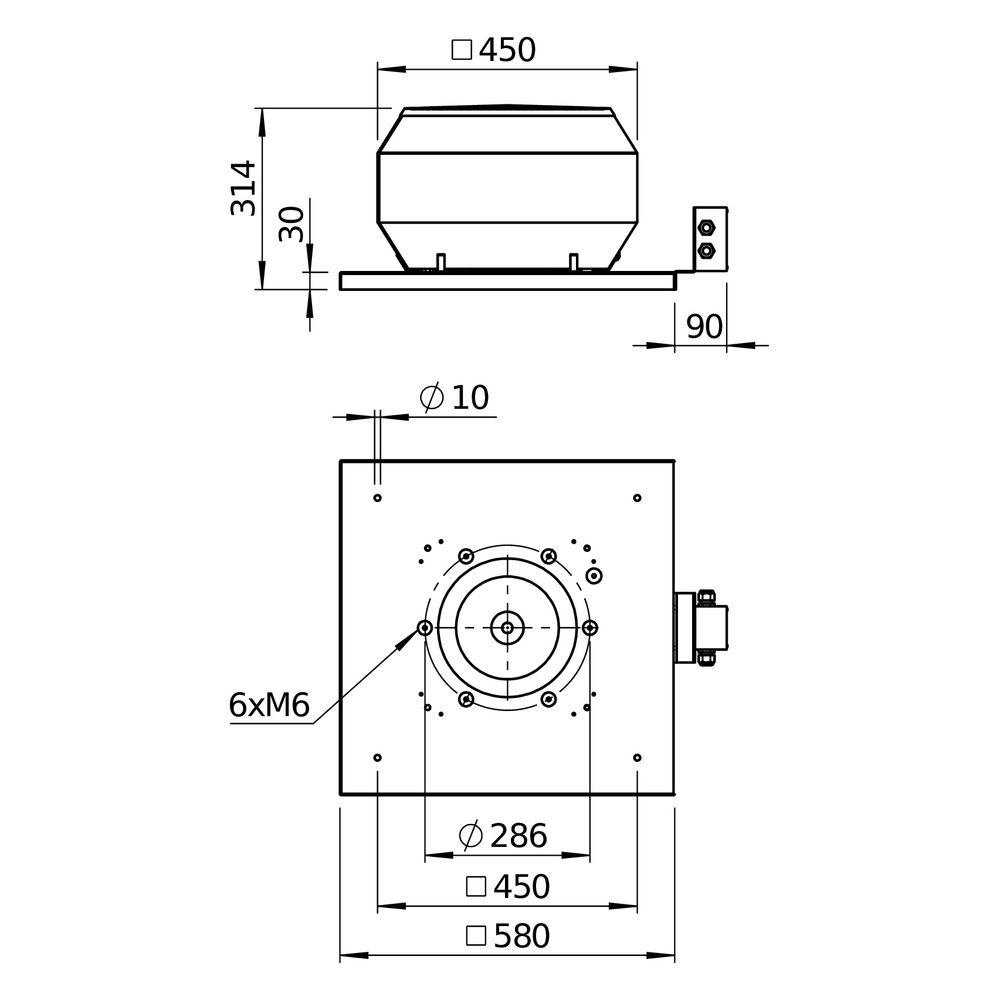

Das Gehäuse des Dachventilators besteht aus seewasserbeständigem Aluminium und verfügt über einen integrierten Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse aus Aluminium versehen. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör mittels einer Gewindeschraube, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter ist serienmäßig an der Ausblasseite angebracht und erfüllt die Anforderungen der DIN EN ISO 13857.

Wie sind Laufrad und Motor des VDD 250/4 EX aufgebaut?

Der Helios VDD 250/4 EX ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärts gekrümmte Schaufeln aus Aluminium gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet sind. Der integrierte drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (Schutzart IP44) ausgeführt. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei.

Für welche Einsatzbedingungen ist der VDD 250/4 EX geeignet?

Der Ventilator ist für den Betrieb mit einer Fördermitteltemperatur von bis zu 40 °C ausgelegt und kann in explosionsgefährdeten Bereichen der Zone 2 eingesetzt werden. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen explosionsgefährdeten Umgebungen ermöglicht. Die Fördermitteldichte beträgt 1,2 kg/m³, was typischen Luftbedingungen entspricht.

Technische Daten

• Aufgenommene Leistung: 0,120 kW
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Nenndrehzahl: 1390 1/min
• Schutzart: IP44
• Isolierklasse: F
• Gewicht: 11,5 kg
• Schalleistung: 60 dB(A)
• Schalldruck in 4 m Entfernung: 43 dB(A)
• Temperaturklasse: T1 - T3

Der Helios VDD 250/4 EX Dachventilator kombiniert eine robuste Bauweise aus seewasserbeständigem Aluminium mit einem leistungsfähigen, explosionsgeschützten Drehstrom-Außenläufermotor und einem effizienten Radiallaufrad. Mit einer aufgenommenen Leistung von 0,120 kW, einer Spannung von 400 Volt und der Schutzart IP44 ist er für den sicheren und zuverlässigen Betrieb in explosionsgefährdeten Bereichen der Zone 2 geeignet und bietet dabei eine gute Schallleistung und einfache Montageoptionen.
