Helios VDD 355/4 EX Vertikal-Dachventilator 3-PH 400V, 4-polig, EX, 650W

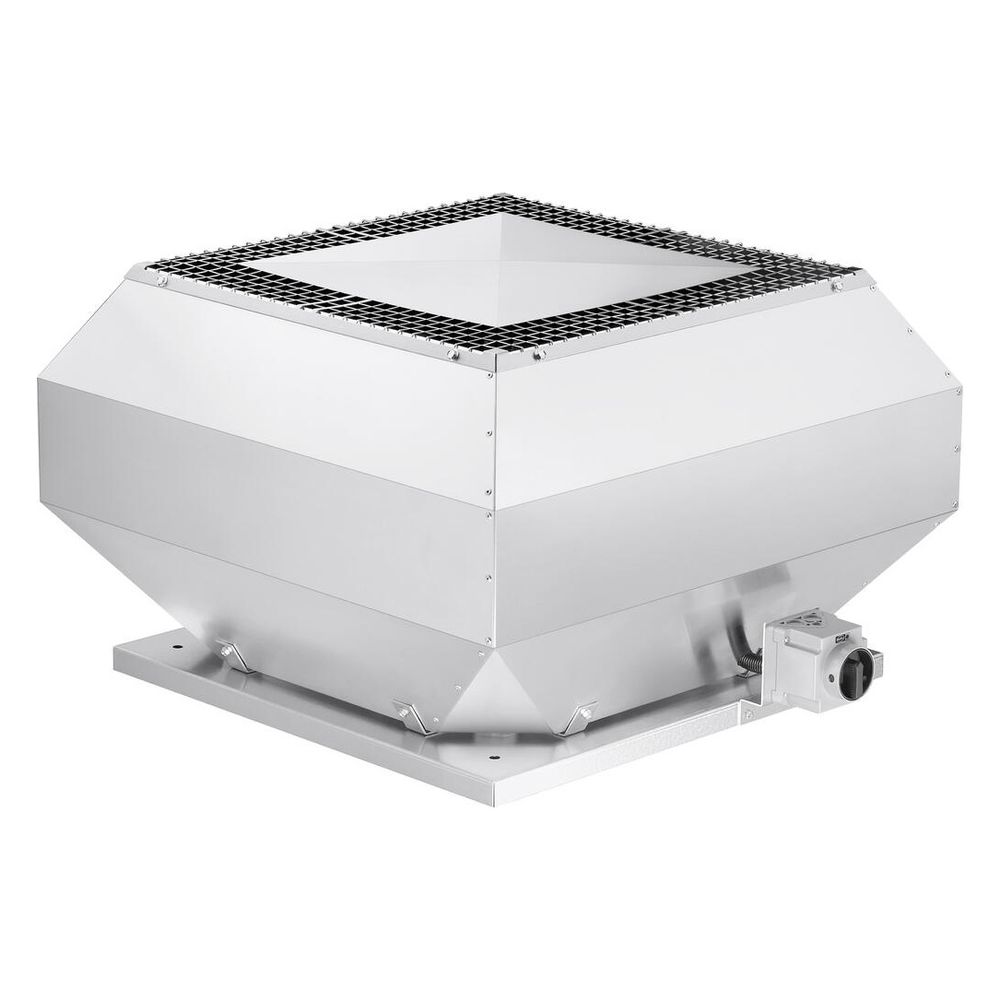

Der Helios VDD 355/4 EX ist ein vertikal ausblasender Dachventilator, der speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 entwickelt wurde. Mit einem wirkungsgradoptimierten Aluminiumgehäuse, einem leistungsstarken Radiallaufrad und einem 4-poligen Drehstrommotor bei 400 Volt bietet er eine zuverlässige und sichere Lösung für die Luftförderung.

Wie ist der Helios VDD 355/4 EX konstruiert?

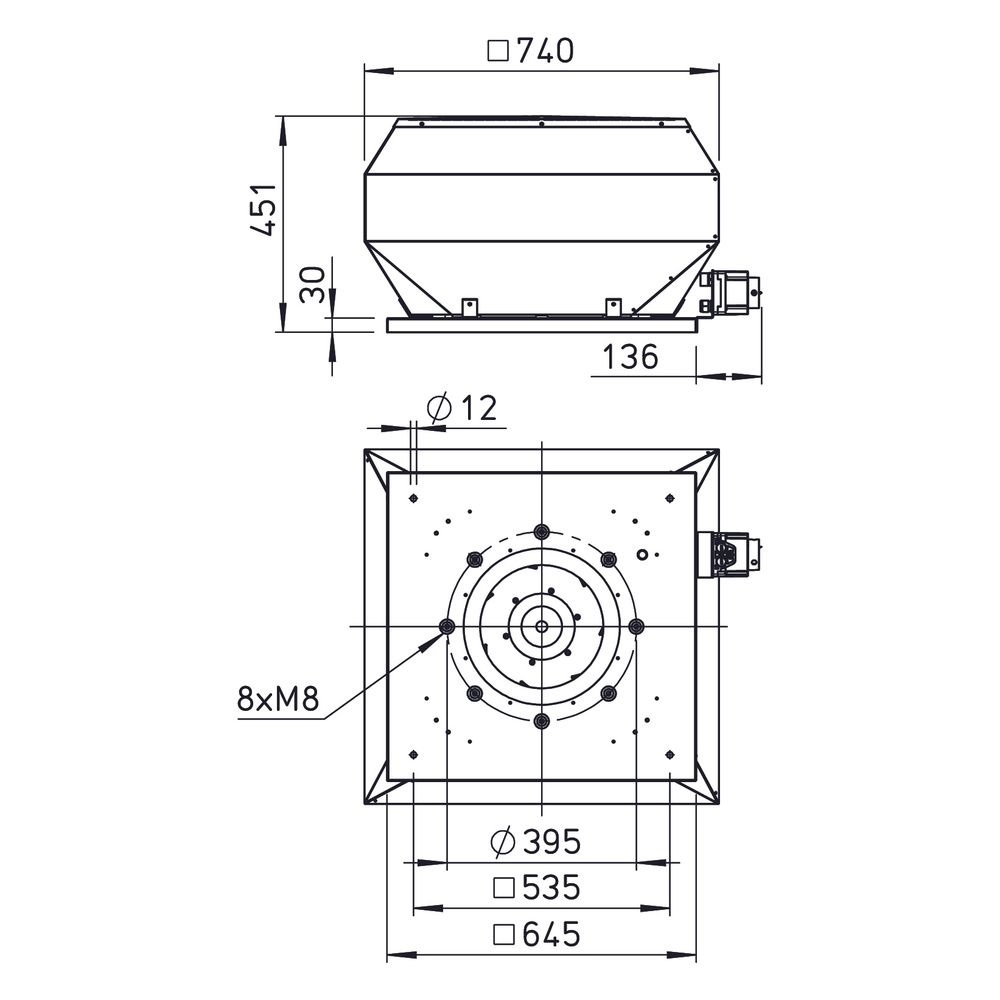

Der Dachventilator verfügt über ein seewasserbeständiges Aluminiumgehäuse mit integriertem Eingriffsschutz, das für eine lange Lebensdauer sorgt. Die Motortragplatte und Grundplatte bestehen aus verzinktem Stahl, ergänzt durch eine Einströmdüse aus Aluminium. Die Grundplatte ist mit einer Gewindeschraube ausgestattet, die die Befestigung von saugseitigem Zubehör nach DIN 24155 ermöglicht. Ein Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857 und trägt zur Betriebssicherheit bei.

Welche Eigenschaften hat das Radiallaufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminium gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet, was für einen ruhigen und effizienten Lauf sorgt. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (Schutzart IP44) ausgeführt, kugelgelagert und mit Feuchteschutzisolation versehen. Er arbeitet wartungs- und funkstörungsfrei und ist für den Dauerbetrieb in explosionsgefährdeten Bereichen ausgelegt.

Für welche Einsatzbedingungen ist der VDD 355/4 EX geeignet?

Der Ventilator ist für den Betrieb mit einer Fördermitteltemperatur bis 40 °C ausgelegt und kann Fördermittel mit einer Dichte von 1,2 kg/m³ fördern. Er ist explosionsgeschützt nach ATEX mit der Kennzeichnung II 2G c IIB + H2 T3 Gb und für den Einsatz in Zone 1 geeignet. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen explosionsgefährdeten Umgebungen ermöglicht.

Technische Daten

• Aufgenommene Leistung: 0,650 kW
• Spannung: 400 Volt
• Nenndrehzahl: 1360 1/min
• Gewicht: 27,0 kg
• Schalleistung (Ausblasseitig): 71 dB(A)
• Schalldruck in 4m: 54 dB(A)
• Schutzart: IP 44
• Isolierklasse: F
• Explosionsschutz: II 2G c IIB + H2 T3 Gb
• Einsatz in Zone: 1

Der Helios VDD 355/4 EX Dachventilator bietet eine zuverlässige und sichere Lösung für die Belüftung in explosionsgefährdeten Bereichen. Mit seiner robusten Bauweise, dem leistungsstarken Motor und dem effizienten Radiallaufrad erfüllt er anspruchsvolle Anforderungen bei der Luftförderung. Die Kombination aus 0,650 kW Leistung, 400 Volt Spannung und ATEX-Ex-Schutz macht ihn zu einer geeigneten Wahl für industrielle Anwendungen mit besonderen Sicherheitsanforderungen.
