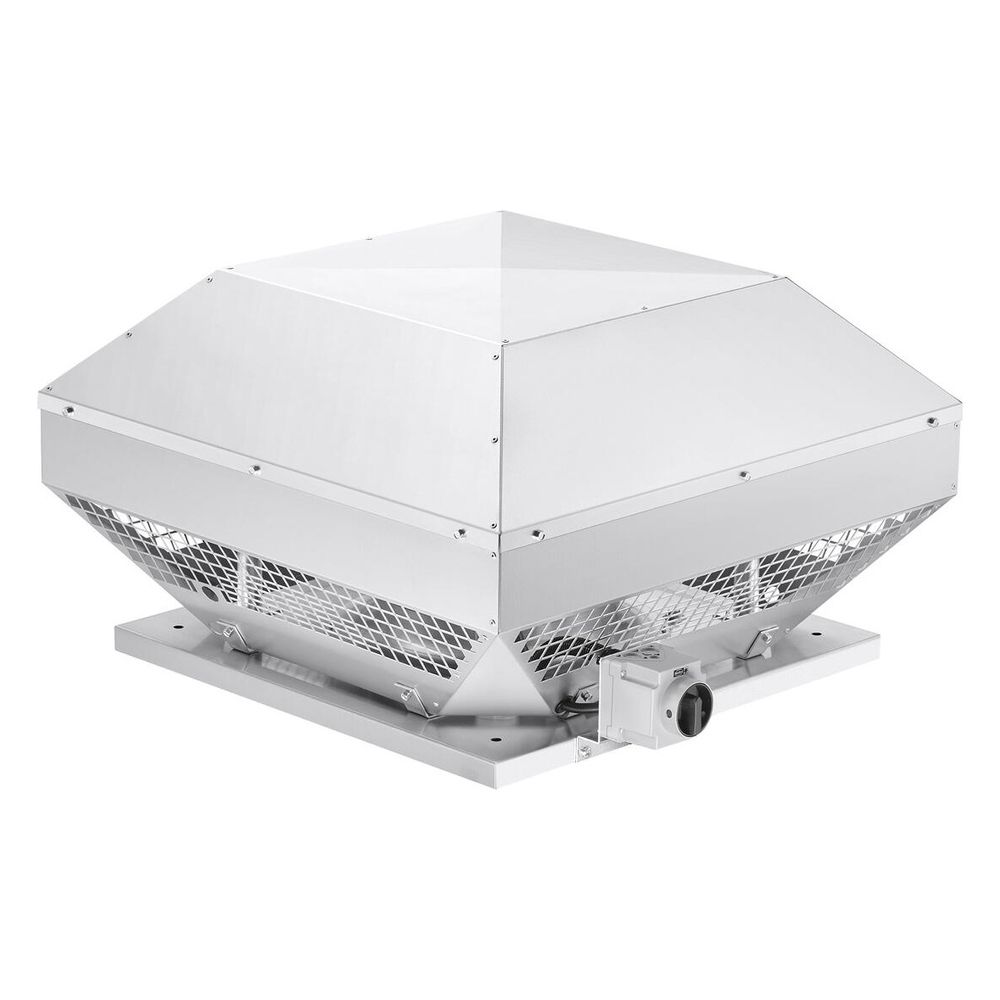

Helios RDW 355/4 Radial-Dachventilator horizontal, 1-PH 230V, 4-polig, 4480m3/h, 520W

Der Helios RDW 355/4 Radial-Dachventilator ist ein horizontal ausblasendes Gerät mit einem leistungsstarken 4-poligen Einphasenmotor bei 230 Volt. Mit einem Volumenstrom von 4480 m³/h und einer aufgenommenen Leistung von 0,520 kW eignet sich der Ventilator für den Einsatz in der Dachentlüftung, wo eine effiziente Luftförderung bei moderater Geräuschentwicklung erforderlich ist. Das robuste Aluminiumgehäuse ist seewasserbeständig und bietet Schutz gegen äußere Einflüsse.

Wie ist der Aufbau und das Material des Helios RDW 355/4?

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das mit einem integrierten Eingriffsschutz ausgestattet ist. Die Motortrag- und Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ist mit Gewindeschrauben nach DIN 24155, Blatt 3, zur Befestigung von saugseitigem Zubehör ausgestattet. An der Ausblasseite ist ein Schutzgitter gemäß DIN EN ISO 13857 serienmäßig montiert.

Welche Eigenschaften hat das Radiallaufrad und der Motor?

Das Hochleistungs-Radial-Laufrad besitzt rückwärts gekrümmte Kunststoffschaufeln und ist dynamisch gewuchtet nach DIN ISO 1940-1. Der drehzahlsteuerbare Außenläufermotor ist geschlossen ausgeführt, hat die Schutzart IP 54 und ist kugelgelagert. Die Feuchteschutzisolation sorgt für einen wartungsarmen und störungsfreien Betrieb. Ein außenliegender Revisionsschalter mit Schutzart IP 65 ist serienmäßig integriert.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 4480 m³/h bei einem maximalen Druck von 495 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, die maximale Fördermitteltemperatur liegt bei 55 °C. Die Drehzahl beträgt 1396 Umdrehungen pro Minute. Die Stromaufnahme liegt bei 2,55 bis 3,40 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Isolierklasse des Motors ist F.

Wie laut ist der Helios RDW 355/4 im Betrieb?

Die Schalleistung des Ventilators beträgt 72 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 55 dB(A). Diese Werte geben Auskunft über die Geräuschentwicklung während des Betriebs und sind wichtige Kriterien für die Planung und Installation in geräuschempfindlichen Bereichen.

Technische Daten

• Volumenstrom bei 0 Pa: 4480 m³/h
• Max. Druckerhöhung: 495 Pa
• Drehzahl: 1396 1/min
• Aufgenommene Leistung: 0,520 kW
• Gewicht: 28,0 kg
• Schalleistung: 72 dB(A)
• Schalldruck in 4 m: 55 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 2,55 / 3,40 Amp
• Schutzart: IP 54

Der Helios RDW 355/4 Radial-Dachventilator bietet eine robuste und effiziente Lösung für die Dachlüftung. Seine Konstruktion mit seewasserbeständigem Aluminiumgehäuse und einem Hochleistungs-Radiallaufrad sichert einen zuverlässigen Betrieb. Mit einem Volumenstrom von 4480 m³/h und einer Leistung von 0,520 kW bei einer Spannung von 230 Volt ist dieses Gerät für anspruchsvolle Anwendungen ausgelegt. Die Schutzart IP 54 des Motors unterstreicht die Eignung für den Einsatz unter verschiedenen Umgebungsbedingungen.
