Helios RDW 200/2 Radial-Dachventilator horizontal, 1-PH 230V, 2-polig, 1070m3/h, 125W

Der Helios RDW 200/2 Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das für den Einphasen-Wechselstrombetrieb mit 230 V und 2-poliger Ausführung konzipiert ist. Mit einem Volumenstrom von 1070 m³/h und einer aufgenommenen Leistung von 0,125 kW bietet er eine effiziente Lösung für die Dachbelüftung in verschiedenen Lüftungsanlagen.

Wie ist der Helios RDW 200/2 konstruiert?

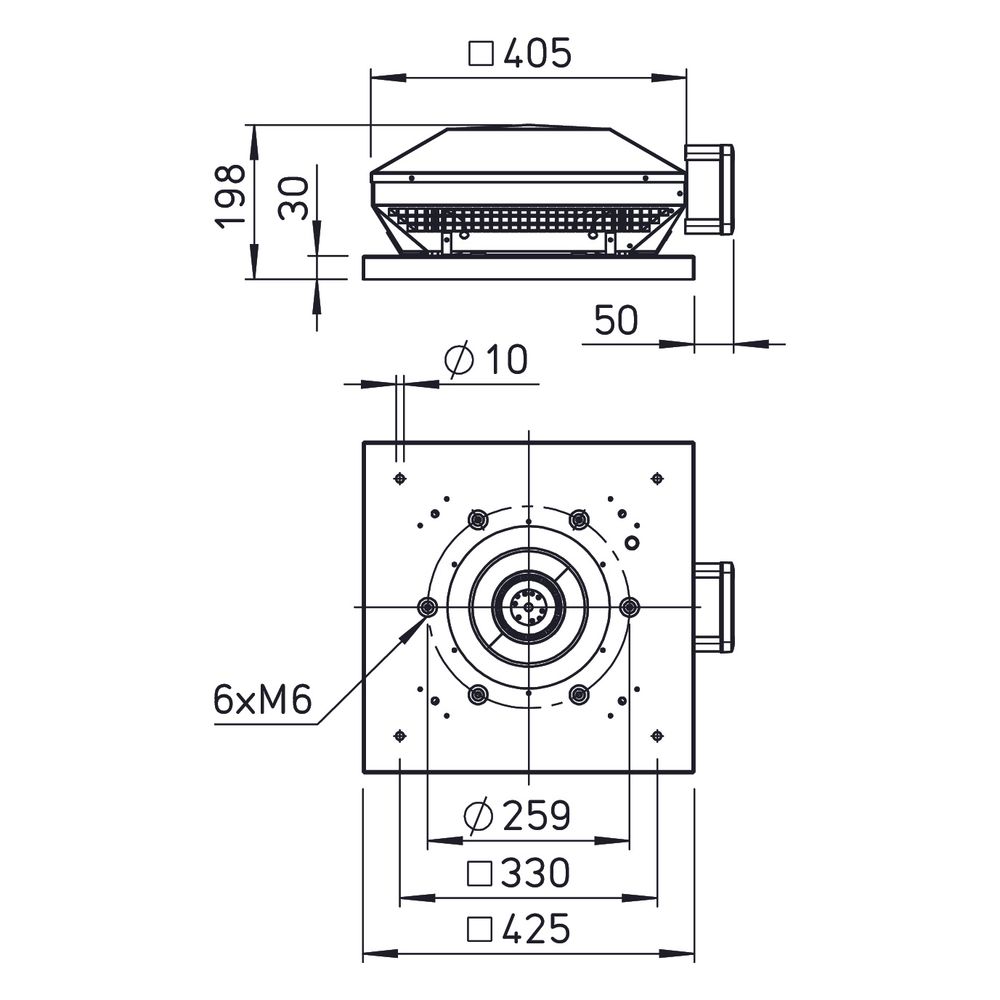

Der RDW 200/2 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör nach DIN 24155, Blatt 3 ausgestattet. Ein Schutzgitter ist serienmäßig an der Ausblasseite gemäß DIN EN ISO 13857 vorhanden.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das Hochleistungs-Radial-Laufrad ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet. Der Ventilator wird von einem drehzahlsteuerbaren Einphasen-Wechselstrom-Außenläufermotor in geschlossener Bauart (IP44) angetrieben. Dieser kugelgelagerte Motor verfügt über eine Feuchteschutzisolation und ist für einen wartungs- sowie funkstörungsfreien Betrieb ausgelegt. Der außenliegende Klemmenkasten besitzt die Schutzart IP 65.

Welche Leistungs- und Geräuschwerte sind relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 1070 m³/h und eine maximale Druckerhöhung von 485 Pa. Die Fördermitteltemperatur kann bis zu 70 °C betragen, bei einer Drehzahl von 2430 1/min. Die Schalleistung des Geräts liegt bei 71 dB(A), und der Schalldruck in 4 Metern Entfernung beträgt 54 dB(A). Diese Werte sind entscheidend für die Planung und den Einsatz in geräuschsensiblen Umgebungen.

Technische Daten

• Volumenstrom bei 0 Pa: 1070 m³/h
• Max. Druckerhöhung: 485 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 2430 1/min
• Aufgenommene Leistung: 0,125 kW
• Gewicht: 7,5 kg
• Schalleistung: 71 dB(A)
• Schalldruck in 4m: 54 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,56 Amp

Der Helios RDW 200/2 Radial-Dachventilator bietet eine robuste und effiziente Lösung für die Dachbelüftung. Sein seewasserbeständiges Aluminiumgehäuse, das Hochleistungs-Radiallaufrad und der wartungsarme Außenläufermotor tragen zu einer hohen Leistungsfähigkeit bei. Mit einem Volumenstrom von 1070 m³/h und einer aufgenommenen Leistung von 0,125 kW ist dieses Modell eine leistungsstarke Wahl für diverse Lüftungsanwendungen.
