Helios SKRD EC 400/60/35 Silent Kanalventilator EC schallgedämpft, regelbar 3-PH 400V, 4580m3/h, 1,27kW

Der Helios SKRD EC 400/60/35 Silent ist ein schallgedämpfter Radial-EC-Kanalventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 4580 m³/h und einer Leistung von 1,27 kW eignet sich dieses Gerät für den Einsatz in gewerblichen und industriellen Lüftungsanlagen, bei denen eine effiziente und leise Luftförderung erforderlich ist. Die dreiphasige Versorgung mit 400 Volt und die stufenlose Drehzahlregelung ermöglichen eine flexible Anpassung an unterschiedliche Betriebsbedingungen.

Wie ist das Gehäuse des SKRD EC 400/60/35 gestaltet?

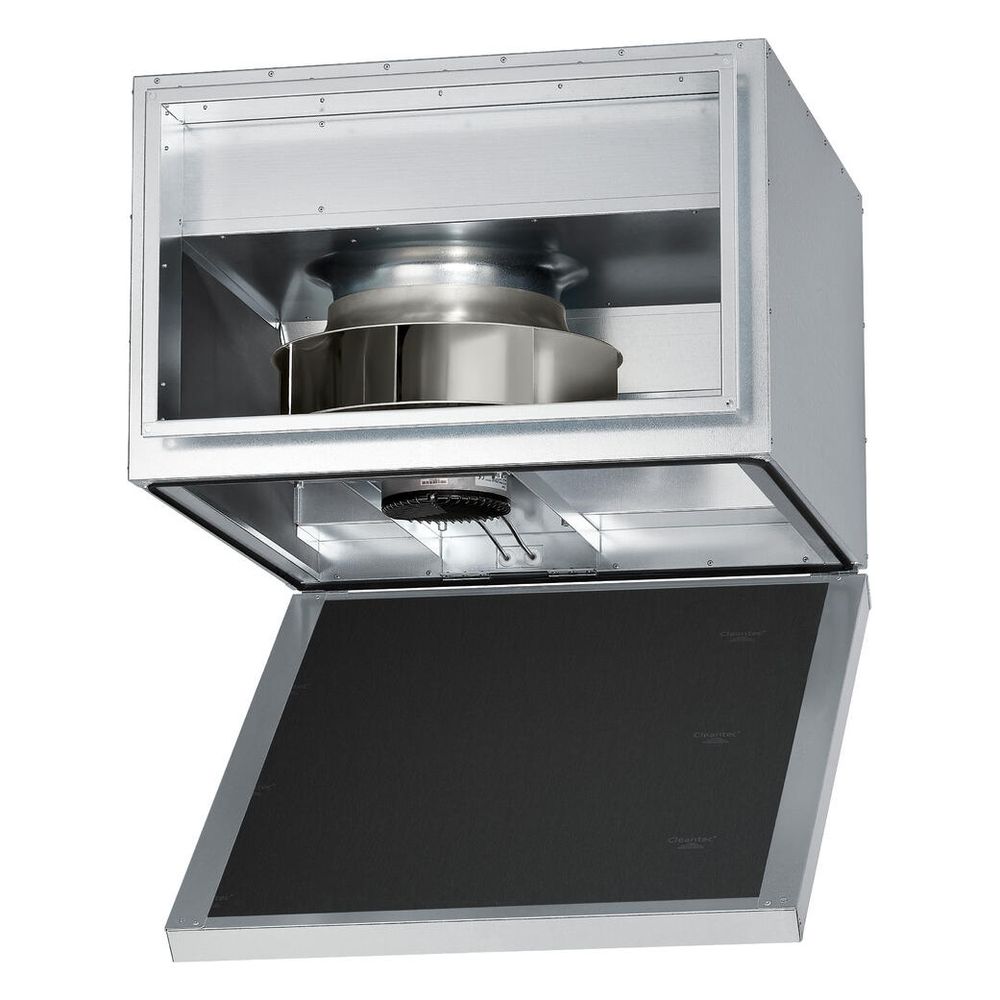

Das Gehäuse des Ventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet, die eine einfache Integration in bestehende Kanalsysteme ermöglichen. Die Innenauskleidung mit 50 mm starken Mineralfaserplatten sorgt für eine effektive Schalldämmung und trägt zur raumsparenden Bauweise bei. Die Ventilator-Einheit ist herausschwenkbar, was die Wartung erleichtert.

Welche Leistungsmerkmale bietet der Kanalventilator?

Der SKRD EC 400/60/35 ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärts gekrümmte Schaufeln aus Aluminium gefertigt sind. Dieses Laufrad ist aerodynamisch optimiert und verfügt über eine Einströmung über eine Düse, was den Wirkungsgrad erhöht. Eine dynamische Wuchtung sorgt für einen vibrationsfreien Lauf. Der Antrieb erfolgt über einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44. Der Motor ist kugelgelagert, wartungs- und funkstörungsfrei und verfügt über eine integrierte elektronische Temperaturüberwachung für Motor und Elektronik, was die Betriebssicherheit erhöht.

Wie erfolgt die Steuerung und Montage des Ventilators?

Die stufenlose Drehzahlregelung erfolgt über ein Universal-Regelsystem EUR-EC, das serienmäßig mit einem internen Potentiometer zur Einstellung der gewünschten Drehzahl zwischen Minimum und Maximum ausgestattet ist. Der Anschluss erfolgt über einen serienmäßigen Klemmkasten mit Schutzart IP54, der an einem ausgeführten Kabel montiert ist, was eine sichere und flexible Installation ermöglicht.

Technische Daten

• Volumenstrom bei 0 Pa: 4580 m³/h
• Fördermitteldichte: 1,2 kg/m³
• Drehzahl: 2510 1/min
• Aufgenommene Leistung: 1,27 kW
• Gewicht: 42 kg
• Schalldruck (in 4 m): 46 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 1,98 Ampere
• Frequenz: 50/60 Hz
• Schutzart: IP44

Der Helios SKRD EC 400/60/35 Silent Kanalventilator bietet eine leistungsstarke und leise Lösung für die Luftförderung in rechteckigen Kanalsystemen. Mit seiner stufenlosen Drehzahlregelung, dem energiesparenden EC-Motor und der schallgedämpften Bauweise stellt er eine effiziente und flexible Komponente für anspruchsvolle Lüftungsanwendungen dar. Die robuste Konstruktion und die integrierte Temperaturüberwachung unterstützen einen zuverlässigen Betrieb bei einer Leistung von 1,27 kW.
