Helios SKRD EC 560/100/50 A Silent Kanalventilator EC schallgedämpft, regelbar 3-PH 400V, 9370m3/h, 1,81kW

Der Helios SKRD EC 560/100/50 A Silent Kanalventilator ist ein schallgedämpfter Radial-EC-Kanalventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 9370 m³/h und einer Leistungsaufnahme von 1,81 kW bietet dieses Gerät eine energieeffiziente und zuverlässige Lösung für die Lüftung. Die integrierte Drehzahlregelung ermöglicht eine flexible Anpassung an den jeweiligen Bedarf. Die Ventilator-Einheit ist herausschwenkbar, was die Wartung erleichtert.

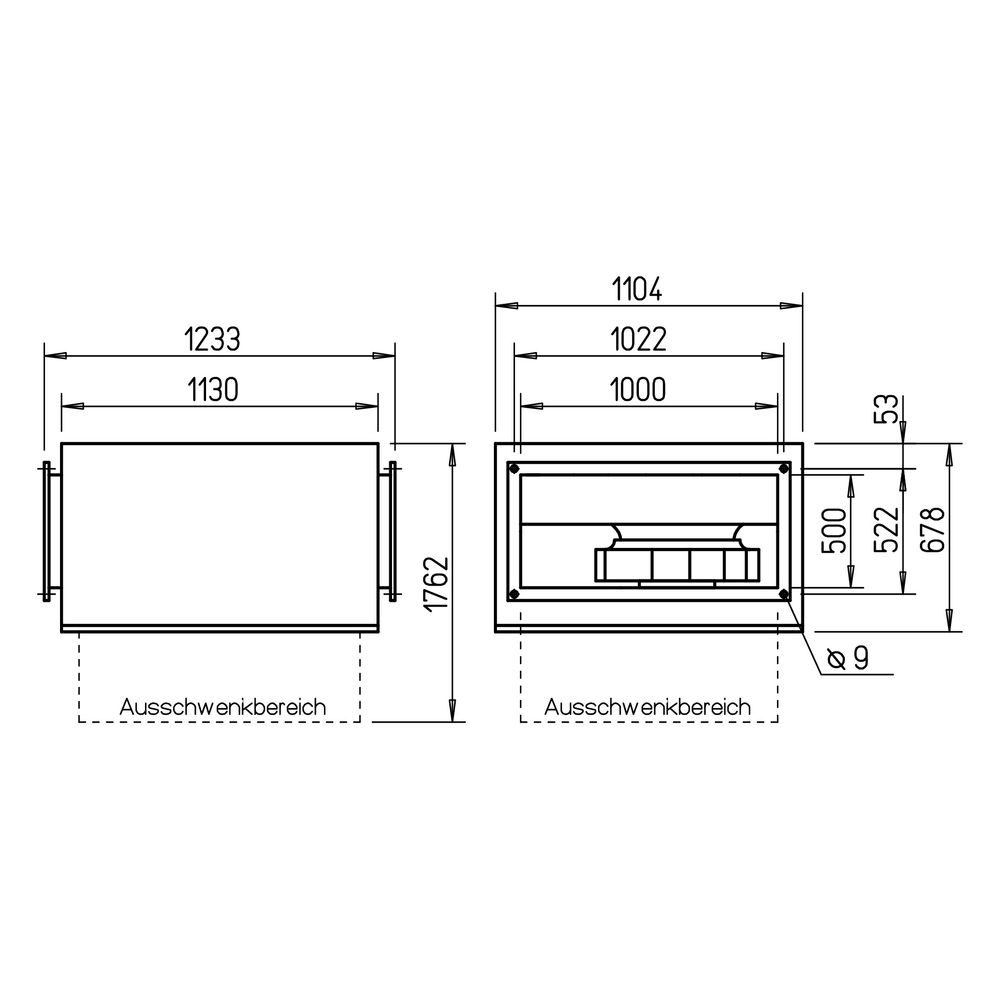

Wie ist das Gehäuse des SKRD EC 560/100/50 A gestaltet?

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet, die eine einfache Integration in bestehende Kanalsysteme ermöglichen. Die raumsparende Bauweise und die schallabsorbierende Innenauskleidung mit 50 mm starken Mineralfaserplatten sorgen für eine effektive Geräuschreduzierung.

Welche Eigenschaften charakterisieren Laufrad und Antrieb?

Der Ventilator verfügt über ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium, das aerodynamisch optimiert ist und eine Einströmung über eine Düse ermöglicht. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung sichergestellt. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44. Dieser Motor ist kugelgelagert, wartungs- und funkstörungsfrei und verfügt über eine integrierte elektronische Temperaturüberwachung für Motor und Elektronik, was die Betriebssicherheit erhöht.

Wie lässt sich die Drehzahl des Kanalventilators steuern?

Die Drehzahl des SKRD EC 560/100/50 A kann stufenlos geregelt werden. Serienmäßig ist ein internes Potentiometer zur Einstellung der Ventilatordrehzahl vorhanden. Alternativ kann die Drehzahl über ein externes Potentiometer oder das Universal-Regelsystem EUR-EC gesteuert werden. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP54, der an einem ausgeführten Kabel angeschlossen wird.

Technische Daten

• Volumenstrom bei 0 Pa: 9370 m³/h
• Fördermitteldichte: 1,2 kg/m³
• Drehzahl: 1540 1/min
• Aufgenommene Leistung: 1,81 kW
• Spannung: 400 V
• Stromaufnahme: 2,8 A
• Frequenz: 50/60 Hz
• Schutzart: IP44
• Gewicht: 92,5 kg
• Schalldruck (4 m): 47 dB(A)

Der Helios SKRD EC 560/100/50 A Silent Kanalventilator bietet eine leistungsstarke und flexible Lösung für die Kanallüftung. Mit einem hohen Volumenstrom von 9370 m³/h und einer Leistungsaufnahme von 1,81 kW sorgt das schallgedämpfte Gerät für eine effiziente Luftförderung. Die Möglichkeit der Drehzahlregelung und die robuste Bauweise machen diesen Kanalventilator zu einer zuverlässigen Komponente in modernen Lüftungssystemen.
