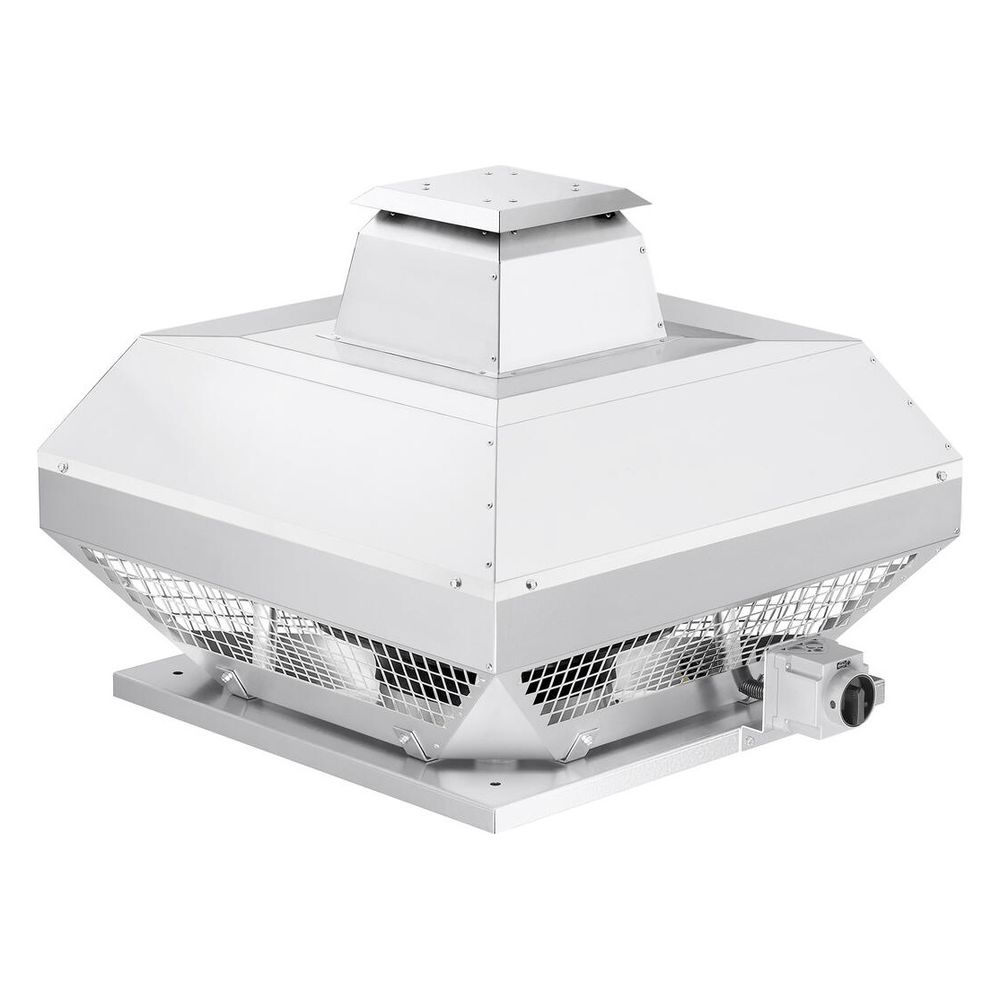

Helios RDD 710/6 Radial-Dachventilator horizontal, 3-PH 400V, 27250m3/h, 4,3kW, 6-polig

Der Helios RDD 710/6 Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das für den Drehstrombetrieb mit 400 Volt ausgelegt ist. Mit einer Leistung von 4,3 kW und einem 6-poligen Motor erreicht er einen Volumenstrom von 27.250 m³/h. Dieser Dachventilator ist für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Bereichen konzipiert, die eine hohe Luftförderleistung erfordern.

Welche Konstruktionsmerkmale zeichnen den Dachventilator aus?

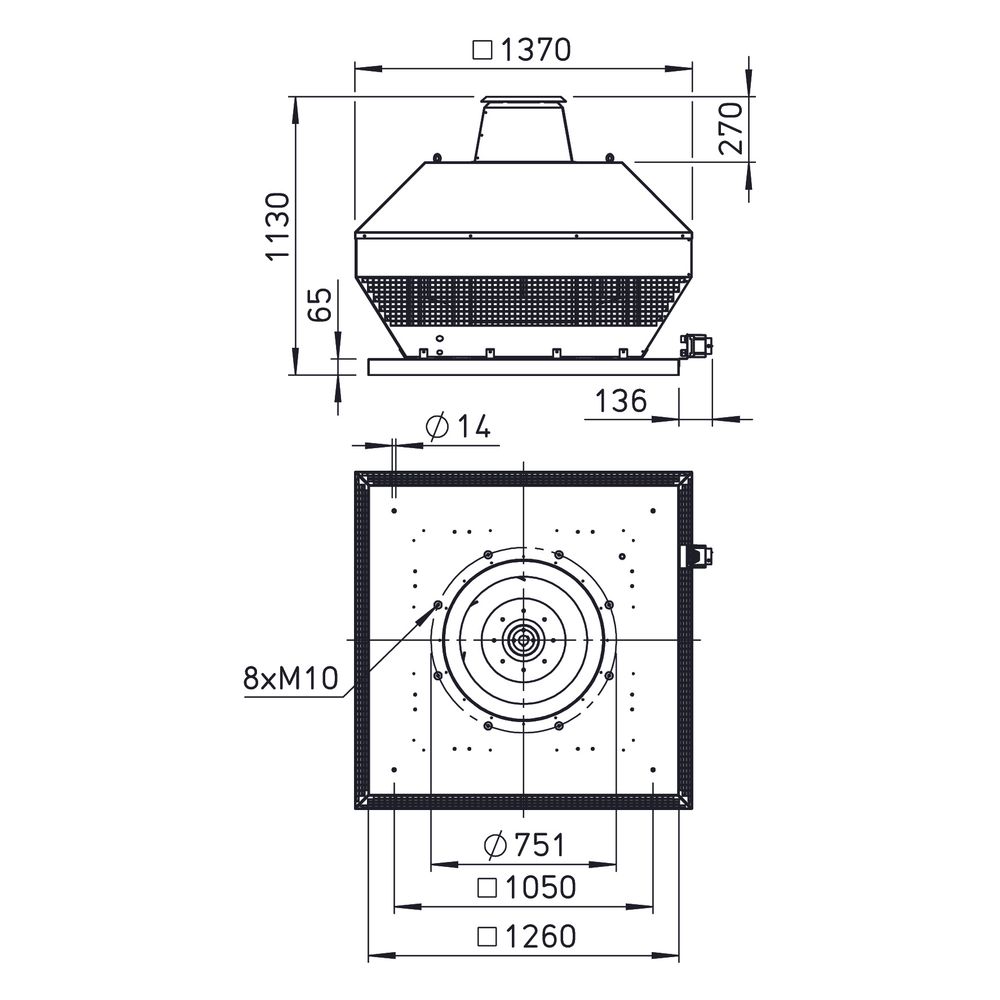

Der RDD 710/6 verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Ein neu entwickeltes Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufeln aus Aluminium ist dynamisch gewuchtet nach DIN ISO 1940-1. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör ausgestattet, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter an der Ausblasseite ist gemäß DIN EN ISO 13857 vorhanden.

Welche technischen Eigenschaften bietet der Motor?

Der Ventilator ist mit einem drehzahlsteuerbaren IEC-Normmotor ausgestattet, der über eine Eigenbelüftung verfügt und in geschlossener Bauart ausgeführt ist. Die Schutzart des Motors beträgt IP 54. Der Motor ist kugelgelagert und bietet eine Feuchtschutzisolation, was einen wartungs- und funkstörungsfreien Betrieb ermöglicht. Ein außenliegender Revisionsschalter mit der Schutzart IP 65 ist serienmäßig integriert.

Welche Leistungsdaten sind für den Betrieb relevant?

Der Helios RDD 710/6 erreicht einen Volumenstrom von 27.250 m³/h bei 0 Pa und eine maximale Druckerhöhung von 900 Pa. Die Fördermitteltemperatur kann bis zu 40 °C betragen, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl des Ventilators liegt bei 980 1/min. Die aufgenommene Leistung beträgt 4,3 kW. Die elektrische Spannung liegt bei 400 Volt bei einer Stromaufnahme von 9,4 Ampere und einer Frequenz von 50 Hz.

Wie laut ist der Helios RDD 710/6 im Betrieb?

Die Schalleistung des Ventilators beträgt 83 dB(A), und der Schalldruck in 4 m Entfernung liegt bei 66 dB(A). Diese Werte sind für den Einsatz in industriellen Umgebungen zu berücksichtigen.

Technische Daten

• Volumenstrom bei 0 Pa: 27.250 m³/h
• Max. Druckerhöhung: 900 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 980 1/min
• Aufgenommene Leistung: 4,3 kW
• Gewicht: 112 kg
• Schalleistung: 83 dB(A)
• Schalldruck in 4 m: 66 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54

Der Helios RDD 710/6 Radial-Dachventilator bietet eine leistungsstarke und zuverlässige Lösung für die horizontale Luftförderung. Mit einer aufgenommenen Leistung von 4,3 kW und einem Volumenstrom von 27.250 m³/h bei 400 Volt ist er für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise mit seewasserbeständigem Aluminiumgehäuse und der drehzahlsteuerbare Motor mit Schutzart IP 54 stellen einen effizienten und langlebigen Betrieb sicher.
