Helios RDD 450/4 Radial-Dachventilator horizontal, 3-PH 400V, 8650m3/h, 1,35kW, 4-polig

Der Helios RDD 450/4 Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das für eine effiziente Luftförderung in gewerblichen und industriellen Lüftungsanlagen konzipiert wurde. Ausgestattet mit einem 3-Phasen-Motor und einer Nennspannung von 400 Volt, bietet dieser 4-polige Ventilator einen Volumenstrom von 8650 m³/h und eine Leistung von 1,35 kW. Er eignet sich für Anwendungen, die eine zuverlässige Entlüftung bei mittleren bis hohen Drücken erfordern.

Wie ist der Helios RDD 450/4 konstruiert?

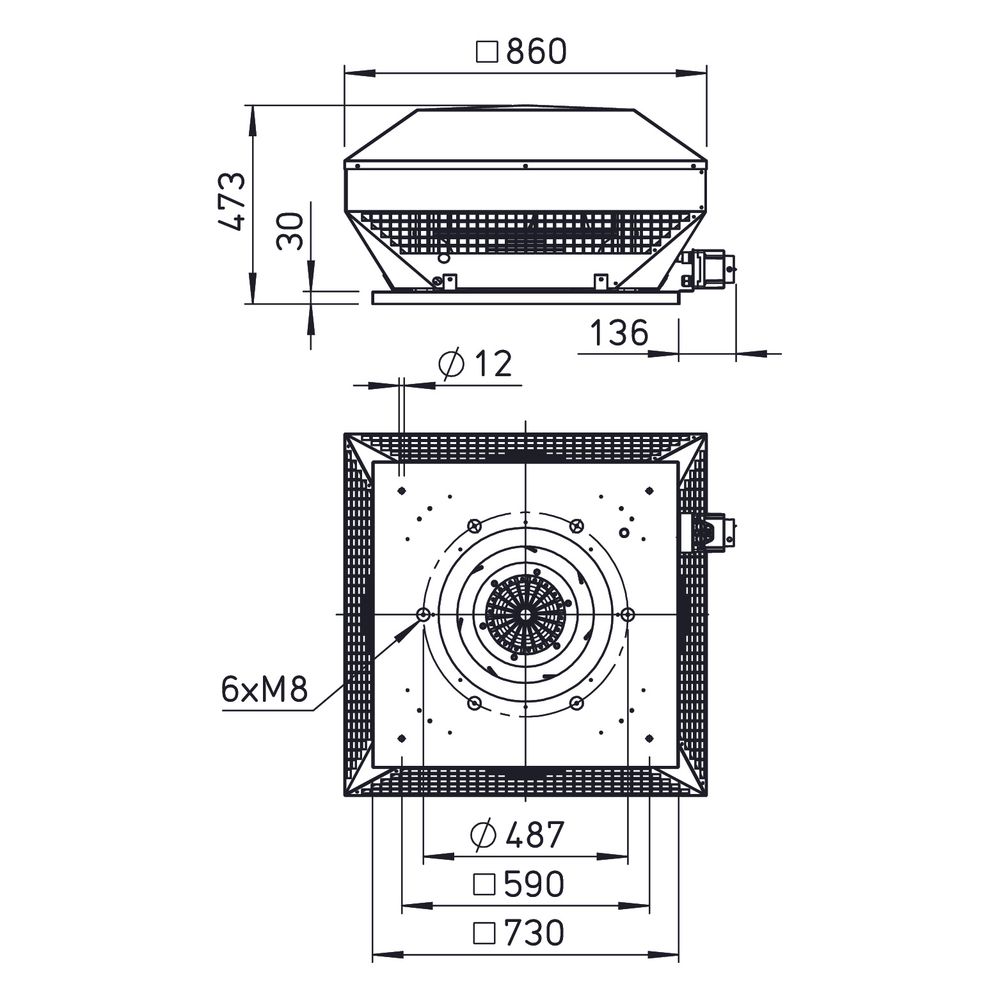

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind mit einer Einströmdüse aus verzinktem Stahl versehen. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör ausgestattet, deren Lochbild der DIN 24155, Blatt 3 entspricht. Ein Schutzgitter an der Ausblasseite ist serienmäßig gemäß DIN EN ISO 13857 angebracht, was die Sicherheit im Betrieb erhöht.

Welche Merkmale zeichnen Laufrad und Motor aus?

Das neu entwickelte Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Kunststoff ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und effizienten Betrieb ermöglicht. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart mit der Schutzart IP 55 ausgeführt. Er ist kugelgelagert und verfügt über eine Feuchteschutzisolation, die einen wartungs- und funkstörungsfreien Einsatz sicherstellt.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 8650 m³/h und kann eine maximale Druckerhöhung von 800 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die Drehzahl beträgt 1400 Umdrehungen pro Minute, bei einer aufgenommenen elektrischen Leistung von 1,35 kW. Das Gerät wiegt 47,5 kg.

Wie sind die Geräuschwerte und elektrischen Daten?

Die Schalleistung des Ventilators beträgt 79 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 62 dB(A). Elektrisch arbeitet der Ventilator mit einer Spannung von 400 Volt, einer Stromaufnahme von 2,90 Ampere und einer Frequenz von 50 Hz. Die Isolierklasse des Motors ist F, und die Schutzart des Gesamtgeräts beträgt IP 54.

Technische Daten

• Volumenstrom bei 0 Pa: 8650 m³/h
• Max. Druckerhöhung: 800 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 1,350 kW
• Gewicht: 47,5 kg
• Schalleistung: 79 dB(A)
• Spannung: 400 Volt
• Schutzart Gerät: IP 54
• Schutzart Motor: IP 55

Der Helios RDD 450/4 Radial-Dachventilator bietet eine robuste und effiziente Lösung für die horizontale Entlüftung. Mit einem Volumenstrom von 8650 m³/h und einer aufgenommenen Leistung von 1,35 kW ist dieses Gerät für anspruchsvolle Lüftungsaufgaben ausgelegt. Die hochwertige Verarbeitung aus seewasserbeständigem Aluminium und der wartungsfreie Drehstrommotor ermöglichen einen zuverlässigen und langlebigen Einsatz.
