Helios VARD 630/8/4 Radax Hochdruck-Rohrventilator 3-PH polumschaltbar, 400V, 21170m3/h, 1,4/5,5kW

Der Helios VARD 630/8/4 Radax Hochdruck-Rohrventilator ist ein leistungsstarker, polumschaltbarer 3-Phasen-Ventilator mit Dahlanderwicklung. Er ist für eine Spannung von 400 Volt ausgelegt und erreicht einen Volumenstrom von bis zu 21.170 m³/h bei einer Leistung von 1,4 / 5,5 kW. Dieses Gerät eignet sich ideal für anspruchsvolle Lüftungsaufgaben in industriellen und gewerblichen Umgebungen.

Wie ist der VARD 630/8/4 konstruiert?

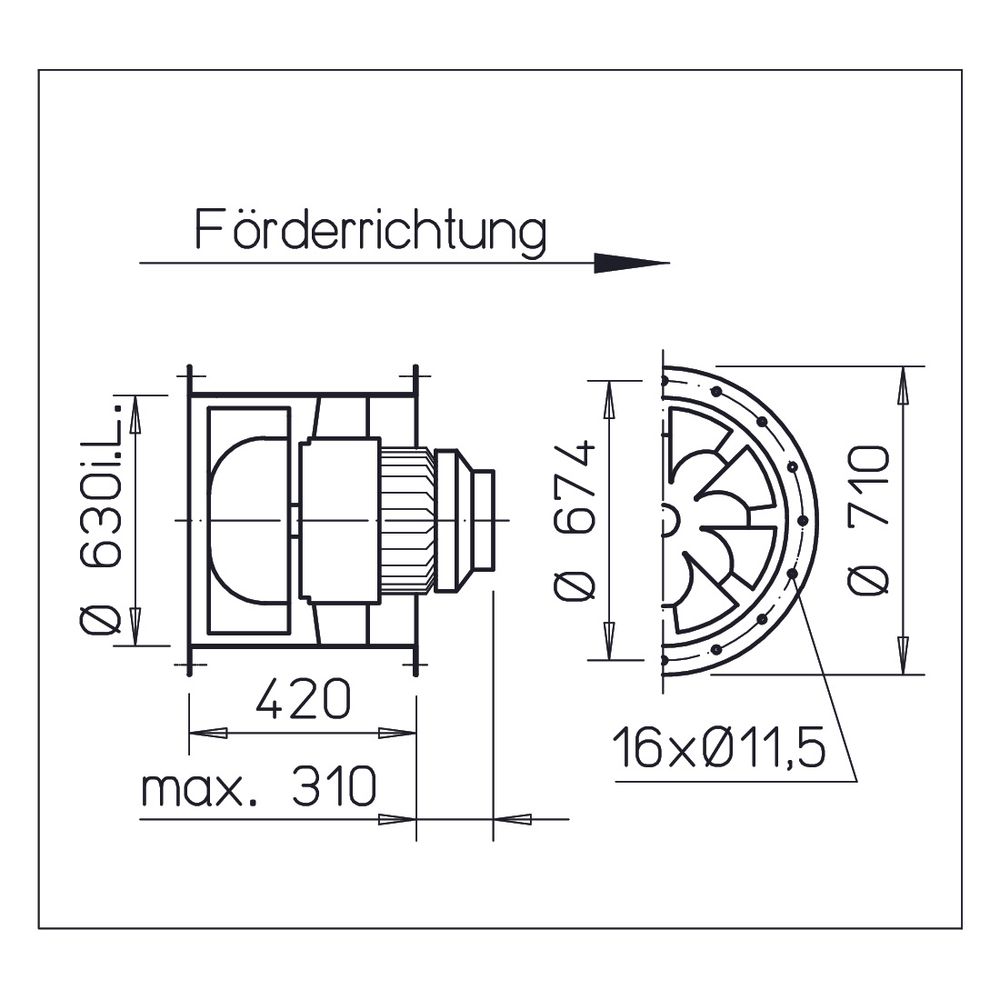

Der Hochdruck-Rohrventilator von Helios verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die beidseitig mit Flanschen ausgestattet ist. Diese Flansche sind angeformt und entsprechen dem Lochbild der DIN 24155, was eine einfache Montage ermöglicht. Das halbaxiale Laufrad mit acht räumlich gekrümmten Schaufeln ist ebenfalls aus verzinktem Stahl gefertigt. Ein eingebautes Nachleitrad sorgt für eine optimierte Luftführung. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor-Eigenschaften bietet der Ventilator?

Der Ventilator ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine Dahlanderwicklung besitzt und somit polumschaltbar ist. Der Motor ist in geschlossener Bauweise gefertigt und wartungsfrei. Er verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung, was zu einer hohen Zuverlässigkeit beiträgt. Die zwei Drehzahlen betragen 715 und 1430 1/min.

Welche Leistungsdaten und elektrischen Eigenschaften zeichnen den VARD 630/8/4 aus?

Dieser Hochdruck-Rohrventilator bietet einen Volumenstrom von 21.170 m³/h bei 0 Pa und erreicht eine maximale Druckerhöhung von 720 Pa. Die Fördermitteltemperatur kann bis zu 60 °C betragen. Die elektrische Versorgung erfolgt über 400 Volt bei einer Frequenz von 50 Hz, mit einer Stromaufnahme von 5 / 12 Amp. Der Ventilator ist nach Isolierklasse F klassifiziert und besitzt die Schutzart IP 55. Die Schalleistung beträgt 97 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 77 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 21170 m³/h
• Max. Druckerhöhung: 720 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 715 / 1430 1/min
• Aufgenommene Leistung: 1,4 / 5,5 kW
• Gewicht: 145 kg
• Schalleistung: 97 dB(A)
• Schalldruck in 4m: 77 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios VARD 630/8/4 Radax Hochdruck-Rohrventilator bietet eine robuste und zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 21.170 m³/h und einer polumschaltbaren Leistung von 1,4 / 5,5 kW ermöglicht er hohe Flexibilität und Effizienz. Die Bauweise aus verzinktem Stahlblech und die Schutzart IP 55 unterstreichen die Langlebigkeit dieses 400 Volt Drehstrom-Ventilators.
