Helios VARD 400/4/2 Radax Hochdruck-Rohrventilator 3-PH polumschaltbar, 400V, 10700m3/h, 0,8/5,9kW

Der Helios VARD 400/4/2 Radax Hochdruck-Rohrventilator ist ein leistungsstarker, polumschaltbarer 3-Phasen-Ventilator mit Dahlanderwicklung. Er ist für den Einsatz in Lüftungs- und Klimaanlagen konzipiert und bietet mit einem Volumenstrom von bis zu 10.700 m³/h und einer Leistung von 0,8 / 5,9 kW eine hohe Förderleistung. Dieses Gerät eignet sich besonders für Anwendungen, die eine variable Drehzahl erfordern.

Wie ist der VARD 400/4/2 konstruiert?

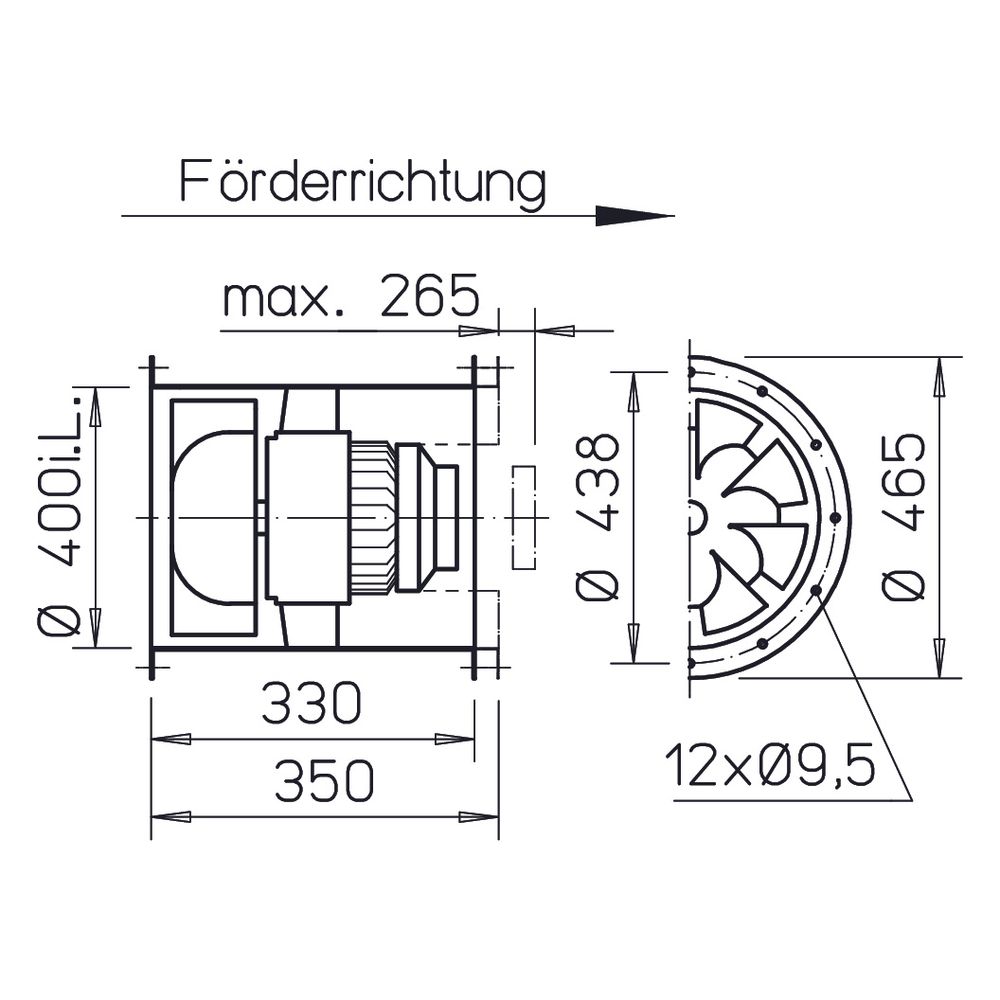

Der Ventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitig angeformten Flanschen, deren Lochbild der DIN 24155 entspricht. Das halbaxiale Laufrad besitzt acht räumlich gekrümmte Schaufeln, die ebenfalls aus verzinktem Stahl gefertigt sind. Ein eingebautes Nachleitrad optimiert die Luftführung.

Welche Motor- und Laufeigenschaften bietet der Ventilator?

Der direkt angetriebene Drehstrom-Kurzschlussläufer-Motor ist mit einer Dahlanderwicklung ausgestattet, die eine Polumschaltung ermöglicht. Der Motor ist in geschlossener Bauweise ausgeführt und wartungsfrei. Geräuscharme, gedichtete Kugellager sind für eine Langzeitschmierung ausgelegt. Ein vibrationsarmer Lauf ist durch die dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche elektrischen und mechanischen Eigenschaften zeichnen den Ventilator aus?

Der Ventilator arbeitet mit einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die Drehzahl ist in zwei Stufen schaltbar: 1400 / 2890 1/min. Die Stromaufnahme beträgt 2,43 / 9,13 Amp. Die Schutzart IP 54 und die Isolierklasse B ermöglichen einen sicheren Betrieb unter den angegebenen Bedingungen.

Welche Leistungsdaten und Geräuschpegel sind zu beachten?

Der Volumenstrom beträgt bei 0 Pa statischem Druck 10.700 m³/h. Die maximale Fördermitteltemperatur liegt bei 40 °C, bei einer Fördermitteldichte von 1,2 kg/m³. Die Schalleistung des Ventilators beträgt 98 dB(A), der Schalldruck in 4m Entfernung liegt bei 78 dB(A). Das Gewicht des Geräts beträgt 74 kg.

Technische Daten

• Volumenstrom bei 0 Pa: 10700 m³/h
• Drehzahl: 1400 / 2890 1/min
• Aufgenommene Leistung: 0,8 / 5,9 kW
• Spannung: 400 Volt
• Stromaufnahme: 2,43 / 9,13 Amp
• Schalleistung: 98 dB(A)
• Schalldruck in 4m: 78 dB(A)
• Schutzart: IP 54
• Isolierklasse: B
• Gewicht: 74 kg

Der Helios VARD 400/4/2 Radax Hochdruck-Rohrventilator bietet eine zuverlässige und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner robusten Bauweise aus verzinktem Stahlblech, dem polumschaltbaren Dahlander-Motor mit einer Leistung von 0,8 / 5,9 kW und einem Volumenstrom von 10700 m³/h ist eine leistungsstarke Performance sichergestellt. Die dynamische Wuchtung und die wartungsfreien Kugellager tragen zu einem langlebigen und vibrationsarmen Betrieb bei.
