Helios VDW EC 200 Vertikal-Dachventilator 1-PH 230V, EC-Motor, 1150m3/h, 129W

Der Helios VDW EC 200 Vertikal-Dachventilator ist ein energieeffizienter Dachlüfter, der für die vertikale Abluftführung konzipiert wurde. Ausgestattet mit einem modernen EC-Motor und einem wirkungsgradoptimierten Aluminiumgehäuse, bietet dieses Modell einen Volumenstrom von 1150 m³/h bei einer aufgenommenen Leistung von 0,129 kW. Er eignet sich ideal für Anwendungen, die eine zuverlässige und drehzahlsteuerbare Entlüftung erfordern.

Wie ist der VDW EC 200 konstruiert?

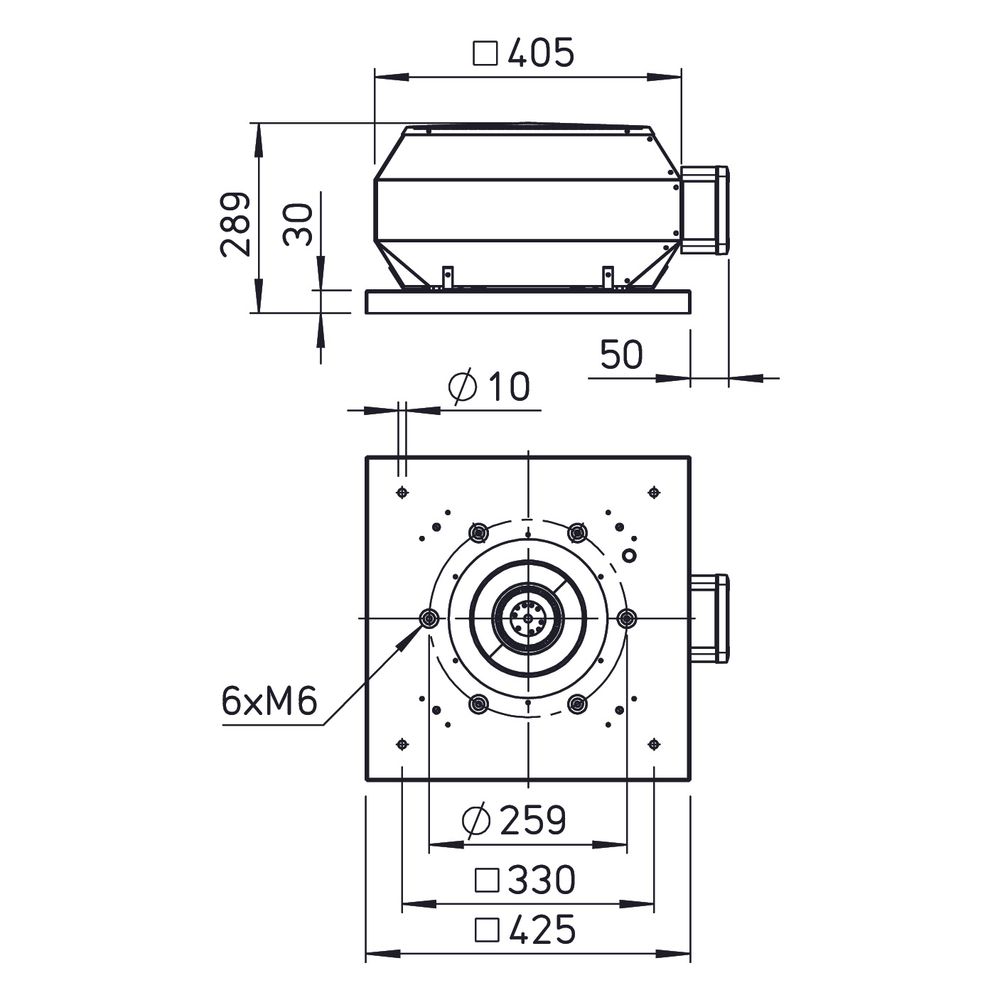

Der VDW EC 200 Vertikal-Dachventilator von Helios verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Eine Befestigungsmöglichkeit mit Gewindeschraube an der Grundplatte erlaubt das Anbringen von saugseitigem Zubehör gemäß Lochbild nach DIN 24155, Bl. 3. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht den Anforderungen der DIN EN ISO 13857.

Welche Eigenschaften hat das Laufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet. Angetrieben wird der Dachventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (IP 44). Dieser Motor zeichnet sich durch höchste Wirkungsgrade aus, ist kugelgelagert, verfügt über eine Feuchteschutzisolation und ist wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie erfolgt die Steuerung und der elektrische Anschluss?

Die Drehzahl des Ventilators lässt sich stufenlos über ein Potentiometer oder ein Universal-Regelsystem steuern. Der außenliegende Klemmenkasten ist in Schutzart IP 65 ausgeführt. Der Ventilator ist für den Betrieb mit 230 Volt Wechselstrom bei 50 Hz ausgelegt und nimmt eine Stromaufnahme von 0,94 Ampere auf.

Technische Daten

• Volumenstrom bei 0 Pa: 1150 m³/h
• Max. Druckerhöhung: 600 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 2670 1/min
• Aufgenommene Leistung: 0,129 kW
• Gewicht: 7,4 kg
• Schalleistung (ausblasseitig): 69 dB(A)
• Schalldruck in 4 m: 55 dB(A)
• Spannung: 230 Volt
• Schutzart Motor: IP 44

Der Helios VDW EC 200 Vertikal-Dachventilator bietet eine effiziente und zuverlässige Lösung für die Abluftführung. Mit einem Volumenstrom von 1150 m³/h und einer aufgenommenen Leistung von 0,129 kW sorgt der EC-Motor für einen energiesparenden Betrieb. Die robuste Bauweise aus seewasserbeständigem Aluminium und die präzise Drehzahlsteuerung machen dieses Modell zu einer langlebigen Wahl für anspruchsvolle Lüftungsaufgaben.
