Helios VDW EC 225 A Vertikal-Dachventilator 1-PH 230V, EC-Motor, 1365m3/h, 150W

Der Helios VDW EC 225 A Vertikal-Dachventilator ist ein leistungsstarker 1-phasiger Dachlüfter für 230V mit einem energieeffizienten EC-Motor. Er ist für den vertikalen Ausblasbetrieb konzipiert und bietet einen Volumenstrom von 1365 m³/h. Das Gerät eignet sich ideal für Dachanwendungen, bei denen eine effiziente Luftförderung bei Fördermitteltemperaturen bis 50 °C erforderlich ist.

Welche Konstruktionsmerkmale zeichnen den VDW EC 225 A aus?

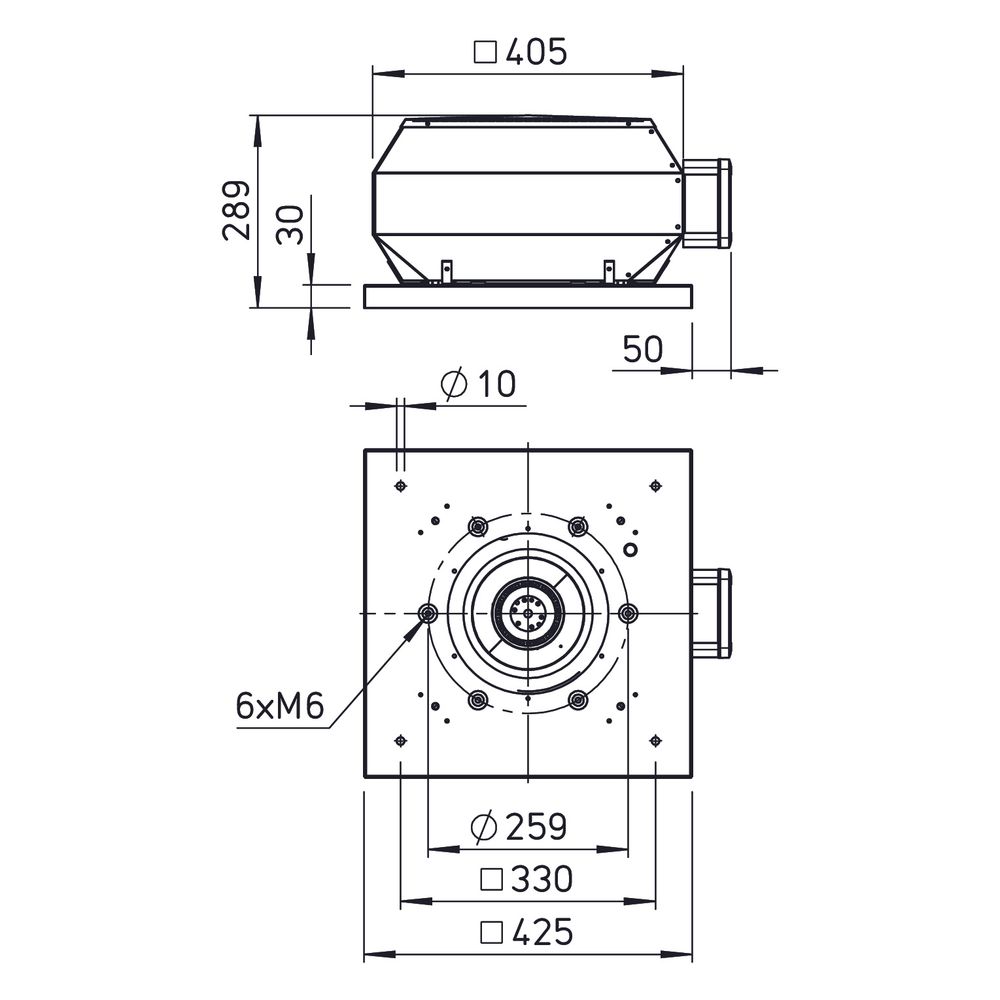

Der VDW EC 225 A verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Eine Gewindeschraube an der Grundplatte ermöglicht das Anbringen von saugseitigem Zubehör, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht der DIN EN ISO 13857. Das Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus verzinktem Stahlblech und ist dynamisch nach DIN ISO 1940-1 gewuchtet.

Welche Vorteile bietet der EC-Motor und wie erfolgt die Steuerung?

Der energiesparende und drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart (IP 44) ausgeführt und zeichnet sich durch höchste Wirkungsgrade aus. Er ist kugelgelagert, mit Feuchteschutzisolation versehen und arbeitet wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt Motor und Elektronik vor Überhitzung. Die Drehzahlregelung ist stufenlos über ein Potentiometer oder ein Universal-Regelsystem möglich. Der außenliegende Klemmenkasten besitzt die Schutzart IP 65.

Welche Leistungsdaten bietet der Dachventilator?

Der Ventilator erreicht einen Volumenstrom von 1365 m³/h bei 0 Pa und eine maximale Druckerhöhung von 680 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 50 °C. Die Drehzahl beträgt 2625 Umdrehungen pro Minute bei einer aufgenommenen Leistung von 0,150 kW. Die Schalleistung beträgt 68 dB(A), und der Schalldruck in 4 Metern Entfernung liegt bei 52 dB(A). Die Stromversorgung erfolgt mit 230 Volt Wechselstrom bei einer Frequenz von 50 Hz und einer Stromaufnahme von 1,25 Ampere.

Technische Daten

• Volumenstrom: 1365 m³/h
• Max. Druckerhöhung: 680 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 2625 1/min
• Aufgenommene Leistung: 0,150 kW
• Spannung: 230 V
• Stromaufnahme: 1,25 A
• Schutzart Motor: IP 44
• Schutzart Klemmenkasten: IP 65
• Gewicht: 6,9 kg

Der Helios VDW EC 225 A Vertikal-Dachventilator bietet eine effiziente und zuverlässige Lösung für die Dachlüftung. Mit seinem energiesparenden EC-Motor, einem Volumenstrom von 1365 m³/h und einer aufgenommenen Leistung von 0,150 kW sorgt er für hohe Leistung bei gleichzeitig niedrigem Energieverbrauch. Die robuste Bauweise aus seewasserbeständigem Aluminium und verzinktem Stahl sowie die integrierten Sicherheitsmerkmale ermöglichen einen langlebigen und sicheren Betrieb.
