Helios KVD 315/4/60/35 EX Kanalventilator, EX-geschützt 3-PH 400V, drehzahlsteuerbar, 4200m3/h, 2000W

Der Helios KVD 315/4/60/35 EX Kanalventilator ist ein explosionsgeschützter Kanal-Radialventilator, der zur direkten Montage in ein rechteckiges Kanalsystem konzipiert wurde. Er ist drehzahlsteuerbar, arbeitet mit 3-Phasen 400V und bietet einen Volumenstrom von 4200 m³/h bei einer Leistung von 2 kW. Das Gerät erfüllt die Anforderungen gemäß ATEX und ist für den Einsatz in explosionsgefährdeten Bereichen gemäß II 2G Ex e IIB+H2 T3 geeignet.

Wie ist der KVD 315/4/60/35 EX konstruiert?

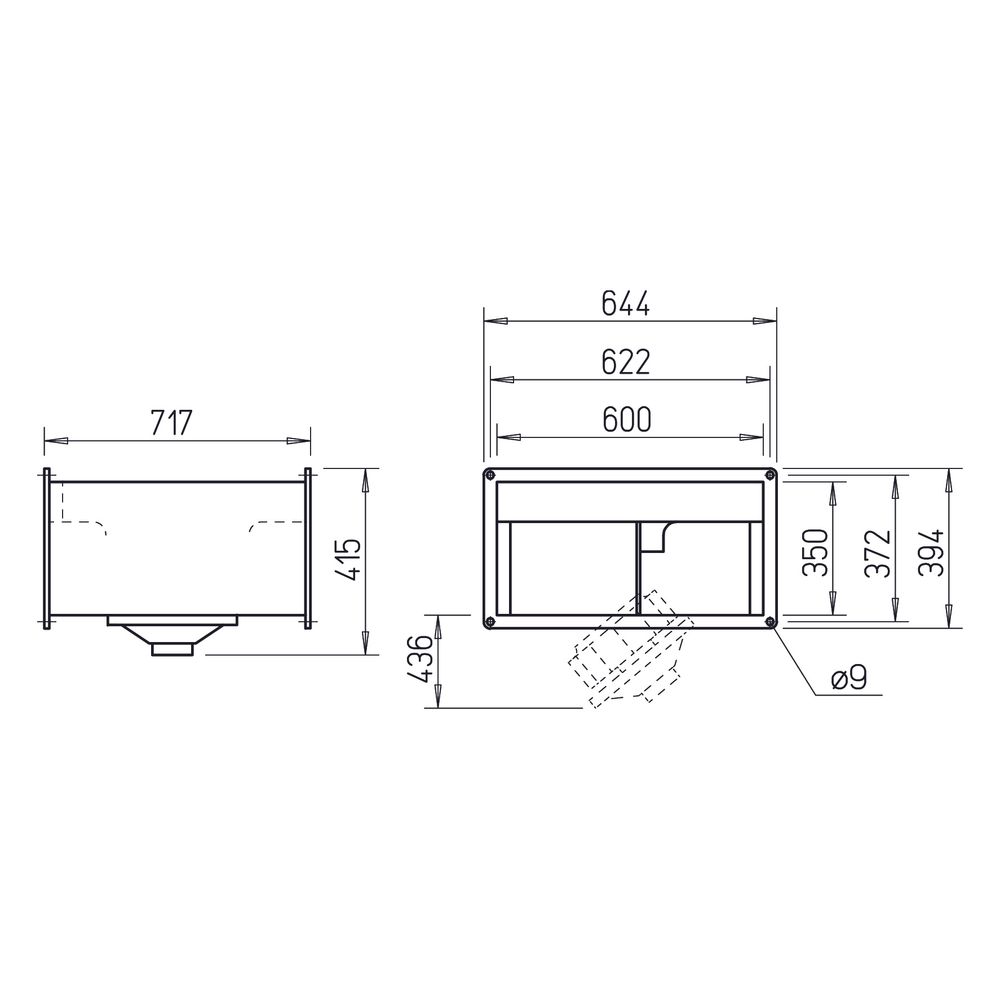

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet, was eine einfache Integration in bestehende Kanalsysteme ermöglicht. Die Bauweise ist raumsparend und servicefreundlich gestaltet, da die Motor-Laufrad-Einheit ausschwenkbar ist. Dies erleichtert Wartungsarbeiten und die Installation. Das vorwärtsgekrümmte Trommellaufrad aus verzinktem Stahl trägt zu einem guten Wirkungsgrad und einem niedrigen Geräuschniveau bei. Das aerodynamisch optimierte Spiralgehäuse sorgt für eine effiziente Einströmung der Luft über die Düse.

Welche Antriebstechnik und Schutzarten bietet der Ventilator?

Der Antrieb erfolgt über einen explosionsgeschützten Drehstrom-Außenläufer-Motor gemäß ATEX. Die geschlossene Bauweise des Motors ist wartungsfrei und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung sowie einem eingebauten Kaltleiter. Eine Drehzahlsteuerung ist zugelassen, wenn der Kaltleiter an ein Auslösegerät MSA angeschlossen wird, wobei eine Mindestspannung von 100 V nicht unterschritten werden darf. Die Schutzart IP 44 bietet einen Schutz gegen Spritzwasser und Fremdkörper. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen explosionsgefährdeten Bereichen ermöglicht.

Wie sind die Leistungsdaten des KVD 315/4/60/35 EX?

Der Ventilator erreicht einen Volumenstrom von 4200 m³/h bei einem Betriebsdruck von 0 Pa und arbeitet mit einer Drehzahl von 1370 Umdrehungen pro Minute. Die abgegebene Leistung beträgt 2 kW bei einer Versorgungsspannung von 230 / 400 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 6,9 Amp (230 V) beziehungsweise 4 Amp (400 V). Die Fördermitteltemperatur ist auf maximal 40 °C ausgelegt, bei einer Fördermitteldichte von 1,2 kg/m³. Der KVD 315/4/60/35 EX erzeugt eine Schalleistung von 79 dB(A) und wiegt 42 kg.

Technische Daten

• Volumenstrom bei 0 Pa: 4200 m³/h
• Abgegebene Leistung: 2 kW
• Drehzahl: 1370 1/min
• Spannung: 230 / 400 Volt
• Stromaufnahme: 6,9 / 4 Amp
• Schalleistung: 79 dB(A)
• Gewicht: 42 kg
• Schutzart: IP 44
• Temperaturklasse: T1 - T3
• Fördermitteltemperatur: 40 °C

Der Helios KVD 315/4/60/35 EX Kanalventilator bietet eine leistungsstarke und explosionsgeschützte Lösung für den Einsatz in rechteckigen Kanalsystemen. Mit seiner drehzahlsteuerbaren Funktion, einem Volumenstrom von 4200 m³/h und einer Leistung von 2 kW erfüllt er anspruchsvolle Anforderungen in explosionsgefährdeten Umgebungen.
