Helios KVD 280/4/60/30 EX Kanalventilator, EX-geschützt 3-PH 400V, drehzahlsteuerbar, 3450m3/h, 1450W

Der Helios KVD 280/4/60/30 EX Kanalventilator ist ein explosionsgeschützter Kanal-Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Dieses drehzahlsteuerbare Gerät ist für den Betrieb mit Drehstrom 400V ausgelegt und erfüllt die Anforderungen gemäß ATEX. Mit einem Volumenstrom von 3450 m³/h und einer Leistung von 1,45 kW eignet er sich für anspruchsvolle industrielle Anwendungen in explosionsgefährdeten Bereichen.

Wie ist der KVD 280/4/60/30 EX konstruiert?

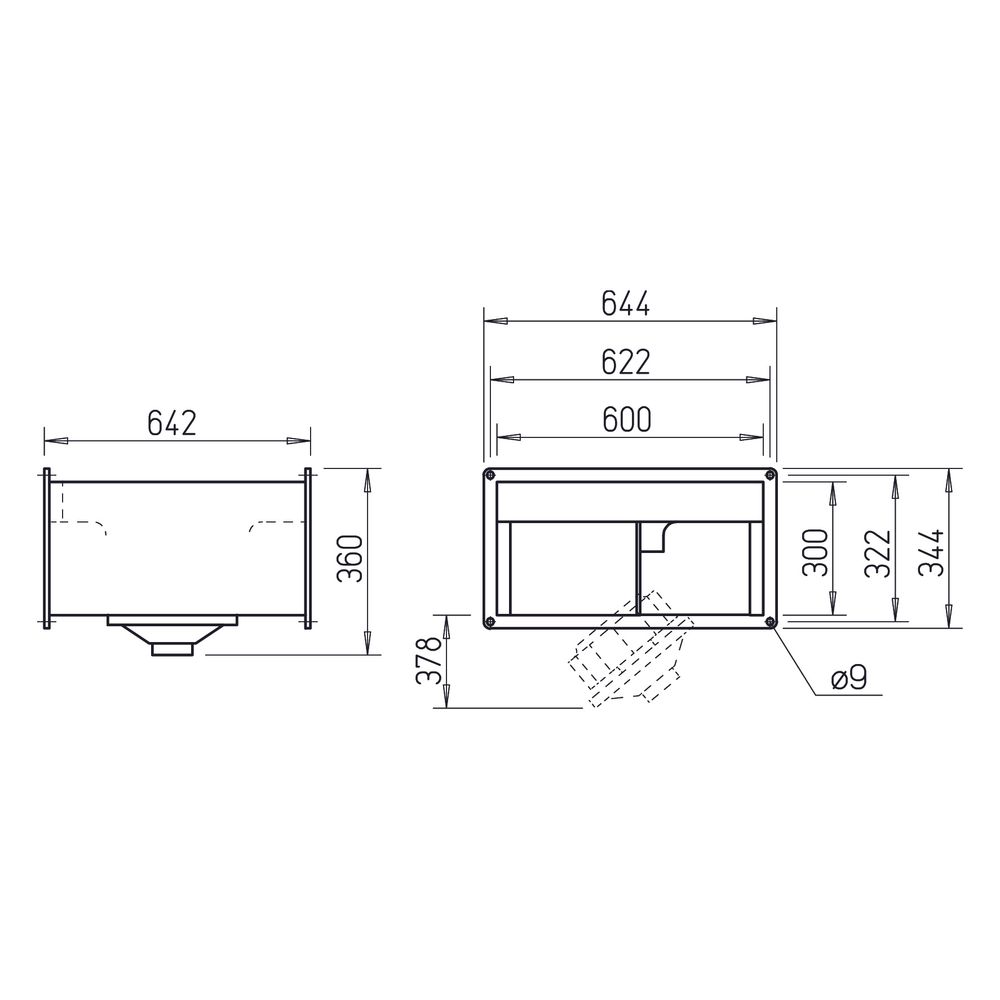

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, was eine einfache Integration in rechteckige Kanalsysteme ermöglicht. Die raumsparende Bauweise mit ausschwenkbarer Motor-Laufrad-Einheit erleichtert Wartungsarbeiten und den Zugang zu den Komponenten.

Welche Eigenschaften besitzt das Laufrad und der Antrieb?

Das Laufrad ist ein vorwärtsgekrümmtes Trommellaufrad aus verzinktem Stahl, das einen guten Wirkungsgrad und ein niedriges Geräuschniveau ermöglicht. Das aerodynamisch optimierte Spiralgehäuse sorgt für eine effiziente Einströmung über die Düse. Der Antrieb erfolgt über einen explosionsgeschützten Drehstrom-Außenläufer-Motor, der gemäß ATEX ausgelegt ist. Dieser Motor ist geschlossen, wartungsfrei und mit gedichteten, geräuscharmen Kugellagern ausgestattet, die eine Langzeitschmierung bieten.

Wie erfolgt die Drehzahlsteuerung und welche Schutzmerkmale bietet der Ventilator?

Die Drehzahlsteuerung des KVD 280/4/60/30 EX Kanalventilators wird durch einen eingebauten Kaltleiter ermöglicht. Dieser muss an ein Auslösegerät MSA angeschlossen werden, wobei eine Mindestspannung von 100 V nicht unterschritten werden darf. Der Ventilator ist explosionsgeschützt gemäß ATEX und erfüllt die Klassifizierung II 2G Ex e IIB+H2 T3. Die Schutzart ist IP44, die Isolierklasse B und die Temperaturklasse reicht von T1 bis T3.

Technische Daten

• Volumenstrom: 3450 m³/h
• Abgegebene Leistung: 1,45 kW
• Drehzahl: 1340 1/min
• Spannung: 400 V
• Stromaufnahme: 2,9 A
• Gewicht: 34 kg
• Schalleistung: 78 dB(A)
• Fördermitteltemperatur: 40 °C
• Schutzart: IP44
• Explosionsschutz: II 2G Ex e IIB+H2 T3

Der Helios KVD 280/4/60/30 EX Kanalventilator bietet eine sichere und effiziente Lösung für die Luftförderung in explosionsgefährdeten Umgebungen. Mit einem Volumenstrom von 3450 m³/h und einer Leistung von 1,45 kW ermöglicht er zuverlässige Leistung. Die robuste Bauweise, die Drehzahlsteuerbarkeit und der umfassende Explosionsschutz gemäß ATEX machen ihn zu einer idealen Wahl für anspruchsvolle Kanalsysteme.
