Helios RDD EC 500 A Radial-Dachventilator horizontal, 3-PH 400V, 12650m3/h, 2,45kW, EC-Motor

Der Helios RDD EC 500 A Radial-Dachventilator ist ein horizontal ausblasender Dachlüfter von Helios Ventilatoren. Er ist mit einem energieeffizienten 3-Phasen EC-Motor ausgestattet, für eine Spannung von 400 V ausgelegt und erreicht einen Volumenstrom von 12650 m³/h bei einer aufgenommenen Leistung von 2,45 kW. Dieses Gerät eignet sich für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Umgebungen.

Welche Konstruktionsmerkmale zeichnen den RDD EC 500 A aus?

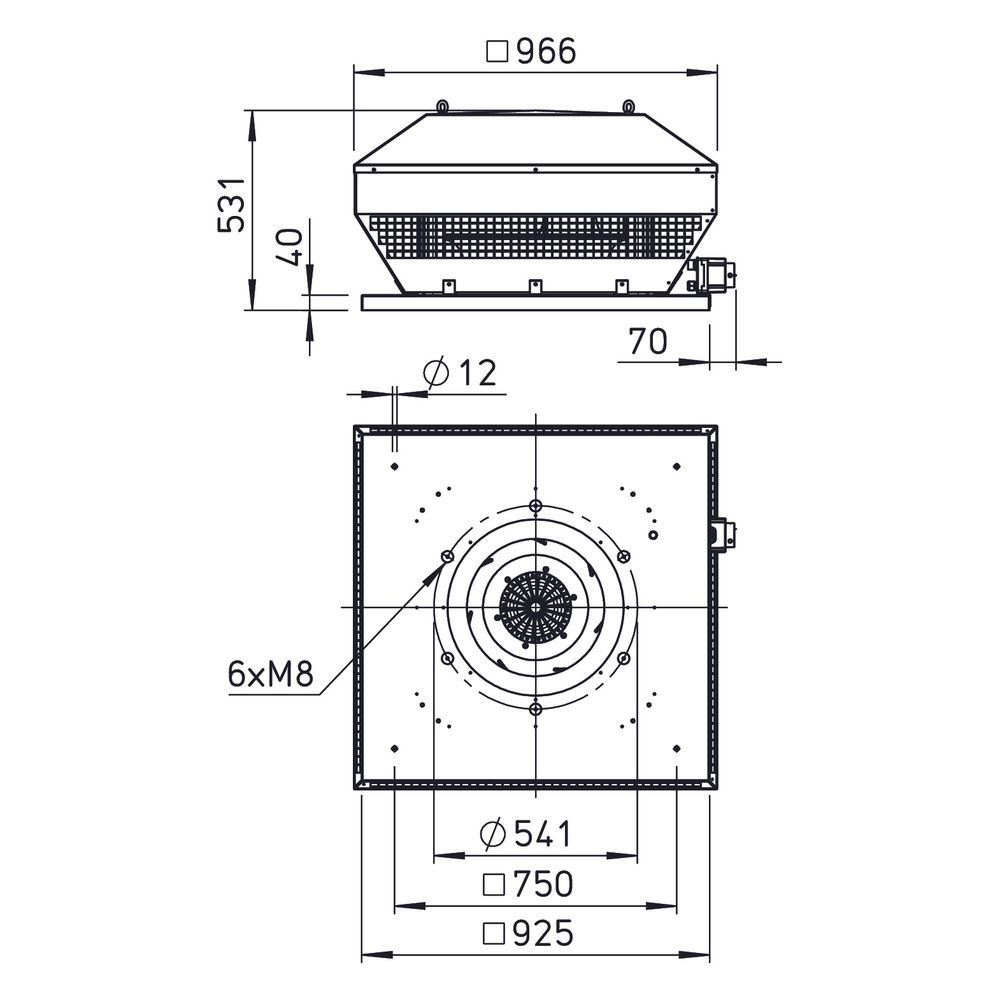

Der RDD EC 500 A verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das auch unter anspruchsvollen Witterungsbedingungen eine hohe Beständigkeit bietet. Ein integrierter Eingriffsschutz ist vorhanden. Die Motortragplatte und die Grundplatte sind mit einer Einströmdüse aus verzinktem Stahl ausgestattet. Die Grundplatte besitzt Gewindeschrauben zur Befestigung von saugseitigem Zubehör, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter ist serienmäßig an der Ausblasseite gemäß DIN EN ISO 13857 vorhanden.

Wie sind Laufrad und Motor des Dachventilators beschaffen?

Das neu entwickelte Hochleistungs-Radiallaufrad des Ventilators besitzt rückwärts gekrümmte Schaufeln aus Kunststoff und ist dynamisch gewuchtet nach DIN ISO 1940-1. Der energiesparende und drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart mit der Schutzart IP 54 ausgeführt und erreicht hohe Wirkungsgrade. Der Motor ist kugelgelagert und mit einer Feuchteschutzisolation versehen, was einen wartungs- und funkstörungsfreien Betrieb ermöglicht.

Welche Steuerungs- und Überwachungsfunktionen sind integriert?

Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden. Der Ventilator ist serienmäßig mit einem außenliegenden Klemmenkasten und einem außenliegenden Revisionsschalter ausgestattet, die beide die Schutzart IP 65 aufweisen. Die stufenlose Drehzahlsteuerung kann entweder mit einem Potentiometer oder über ein Universal-Regelsystem erfolgen.

Technische Daten

• Volumenstrom bei 0 Pa: 12650 m³/h
• Max. Druckerhöhung: 890 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 2,45 kW
• Gewicht: 63 kg
• Schalleistung: 76 dB(A)
• Schalldruck in 4 m: 65 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 3,7 Amp
• Wechselstrom/Drehstrom: D
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 54

Der Helios RDD EC 500 A Radial-Dachventilator stellt mit seinem leistungsstarken EC-Motor und dem robusten Aluminiumgehäuse eine effiziente und langlebige Lösung für anspruchsvolle Lüftungsaufgaben dar. Die hohe Förderleistung von 12650 m³/h bei einer aufgenommenen Leistung von 2,45 kW macht ihn zu einer zuverlässigen Wahl für gewerbliche und industrielle Anwendungen, bei denen eine präzise und flexible Luftförderung erforderlich ist.
