Helios RDD EC 560 Radial-Dachventilator horizontal, 3-PH 400V, 14050m3/h, 2,4kW, EC-Motor

Der Helios RDD EC 560 Radial-Dachventilator ist ein horizontal ausblasender EC-Dachventilator, der für den 3-Phasen-Betrieb mit 400 V ausgelegt ist. Er bietet einen Volumenstrom von 14.050 m³/h und eine aufgenommene Leistung von 2,4 kW. Das Gerät zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus.

Wie ist das Gehäuse und die Konstruktion des RDD EC 560 gestaltet?

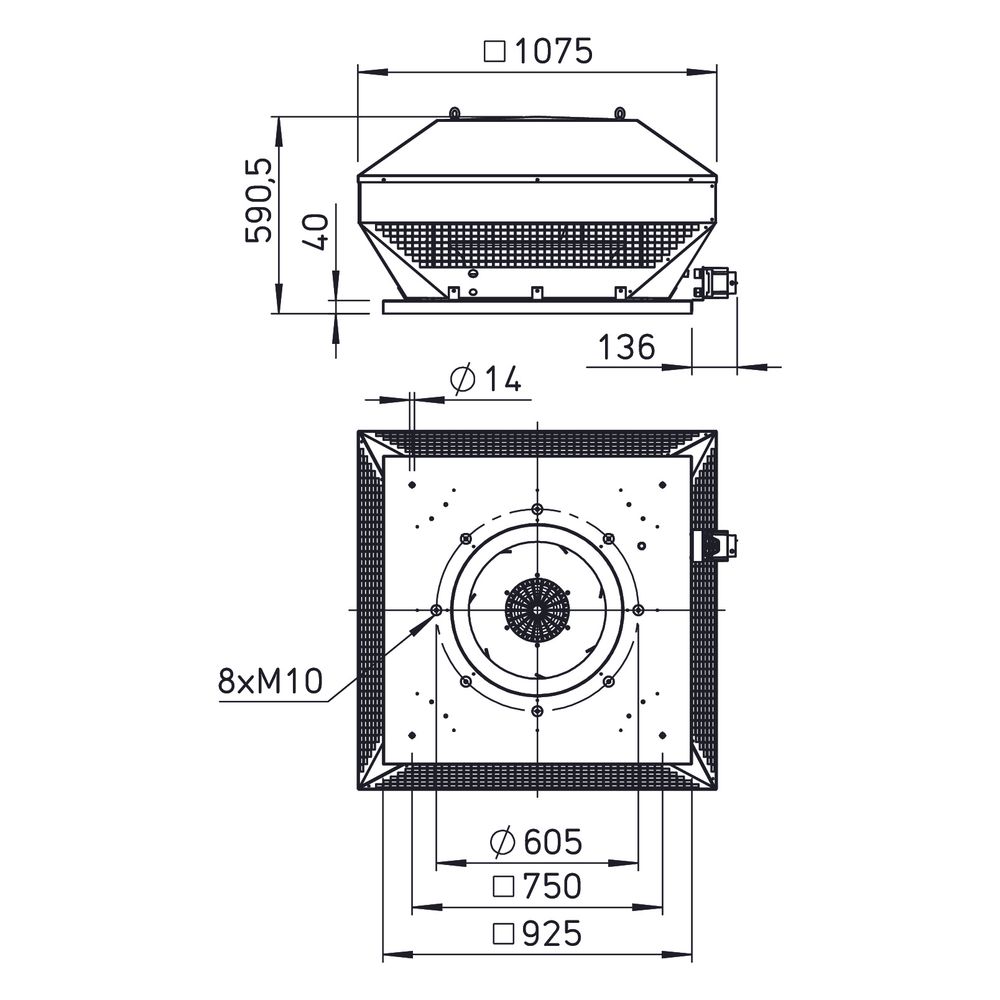

Das Gehäuse des RDD EC 560 besteht aus seewasserbeständigem Aluminium und verfügt über einen integrierten Eingriffsschutz. Die Motortragplatte und Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse ausgestattet. Die Grundplatte ist mit einer Gewindeschraube versehen, die das Befestigen von saugseitigem Zubehör ermöglicht (Lochbild nach DIN 24155, Bl. 3). An der Ausblasseite ist ein Schutzgitter serienmäßig entsprechend DIN EN ISO 13857 angebracht.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Der Ventilator ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärts gekrümmte Schaufeln aus Kunststoff gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet sind. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart (IP 54) ausgeführt. Er bietet höchste Wirkungsgrade, ist kugelgelagert mit Feuchteschutzisolation, wartungs- und funkstörungsfrei.

Wie erfolgt die Steuerung und der Schutz des Ventilators?

Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Der außenliegende Klemmenkasten ist mit einem Revisionsschalter ausgestattet und besitzt die Schutzart IP 65. Die Drehzahl des Ventilators lässt sich stufenlos über ein Potentiometer oder ein Universal-Regelsystem steuern.

Technische Daten

• Volumenstrom bei 0 Pa: 14.050 m³/h
• Max. Druckerhöhung: 700 Pa
• Drehzahl: 1.100 1/min
• Aufgenommene Leistung: 2,40 kW
• Gewicht: 70 kg
• Schalleistung: 75 dB(A)
• Schalldruck in 4 m: 63 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 3,7 Amp
• Schutzart: IP 54

Der Helios RDD EC 560 Radial-Dachventilator bietet eine leistungsstarke und energieeffiziente Lösung für die Dachlüftung. Mit einer aufgenommenen Leistung von 2,4 kW und einem Volumenstrom von bis zu 14.050 m³/h ist er für anspruchsvolle Lüftungsaufgaben konzipiert. Die robuste Bauweise aus seewasserbeständigem Aluminium und der effiziente EC-Motor tragen zu einem zuverlässigen Betrieb bei.
