Helios SKRD 560/6/80/50 Silent Kanalventilator 3-PH 400V, schallgedämpft, 7600m3/h, 660W

Der Helios SKRD 560/6/80/50 Silent Kanalventilator ist ein schallgedämpfter Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Dieses 3-Phasen-Gerät bietet einen Volumenstrom von 7600 m³/h und eine Aufgabeleistung von 0,66 kW, wodurch es sich für anspruchsvolle Lüftungsaufgaben mit Fokus auf geringe Geräuschentwicklung eignet.

Welche Konstruktionsmerkmale zeichnen den Helios SKRD Kanalventilator aus?

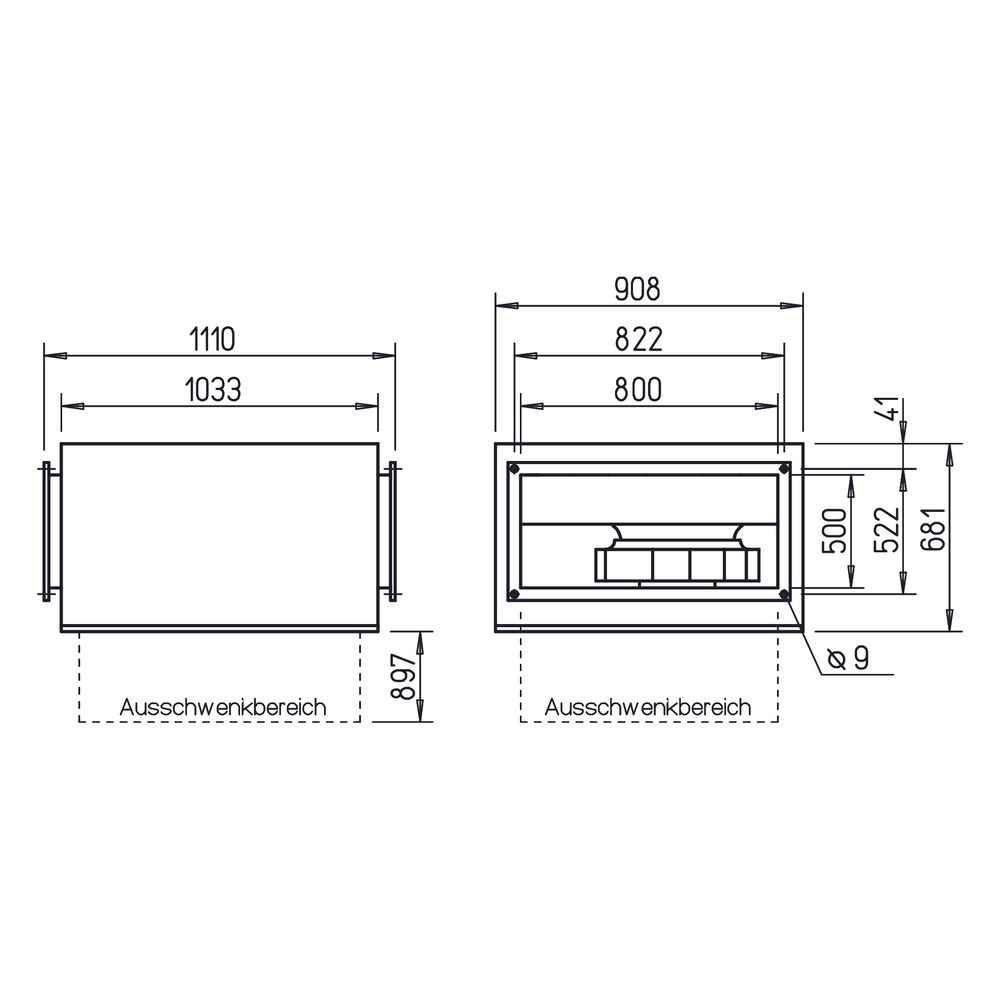

Das Gehäuse des SKRD Kanalventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet. Eine schallabsorbierende Innenauskleidung mit 50 mm starken Mineralfaserplatten trägt zur raumsparenden Bauweise und zur effektiven Schalldämmung bei. Die Ventilator-Einheit ist herausschwenkbar, was die Wartung des Gerätes erleichtert.

Wie ist der Helios SKRD Kanalventilator technisch ausgestattet?

Der Kanalventilator verfügt über ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln, gefertigt aus Kunststoff und verzinktem Stahl. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt über einen Drehstrom-Außenläufer-Motor mit eingebauten, auf ein Klemmbrett herausgeführten Thermokontakten. Die Wicklung ist mit Feuchtschutzimprägnierung versehen und wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung unterstützen die Langlebigkeit.

Welche Betriebsdaten sind für den Helios SKRD Kanalventilator relevant?

Der Ventilator erreicht einen Volumenstrom von 7600 m³/h bei 0 Pa und eine maximale Druckerhöhung von 400 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die Drehzahl des Gerätes beträgt 880 1/min, bei einer Aufgabeleistung von 0,66 kW. Die Schalleistung liegt bei 66 dB(A). Der Ventilator arbeitet mit einer Spannung von 230 / 400 Volt und einer Stromaufnahme von 2,5 / 1,5 Amp bei einer Frequenz von 50 Hz.

Welche Optionen zur Drehzahlregelung und Sicherheit bietet der Helios SKRD Kanalventilator?

Die Drehzahl des Kanalventilators kann mittels eines 5-Stufentrafos oder elektronisch stufenlos geregelt werden. Eine Steuerung ist auch über einen Helios Frequenzumrichter mit allpoligem Sinusfilter möglich. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP54, welche auch der allgemeinen Schutzart des Gerätes entspricht. Die Isolierklasse F ermöglicht zusätzliche Sicherheit im Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 7600 m³/h
• Max. Druckerhöhung: 400 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 880 1/min
• Aufgabeleistung: 0,66 kW
• Gewicht: 87 kg
• Schalleistung: 66 dB(A)
• Spannung: 230 / 400 Volt
• Stromaufnahme: 2,5 / 1,5 Amp
• Schutzart: IP 54

Der Helios SKRD 560/6/80/50 Silent Kanalventilator kombiniert hohe Förderleistung mit einer effektiven Schalldämmung und robuster Bauweise. Mit seiner Aufgabeleistung von 0,66 kW und dem Volumenstrom von 7600 m³/h ist er eine zuverlässige und leise Lösung für anspruchsvolle Lüftungsaufgaben in rechteckigen Kanalsystemen.
