Helios SKRD 500/6/70/40 Silent Kanalventilator 3-PH 400V, schallgedämpft, 4620m3/h, 400W

Der Helios SKRD 500/6/70/40 Silent Kanalventilator ist ein schallgedämmtes Modell, das für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Dieser 3-Phasen-Radialventilator mit 400V bietet einen Volumenstrom von 4620 m³/h und eine aufgenommene Leistung von 0,4 kW. Er eignet sich ideal für Anwendungen, bei denen eine effiziente und geräuscharme Luftförderung erforderlich ist und kann Luft bei Temperaturen bis zu 60 °C fördern.

Wie ist der Kanalventilator konstruiert?

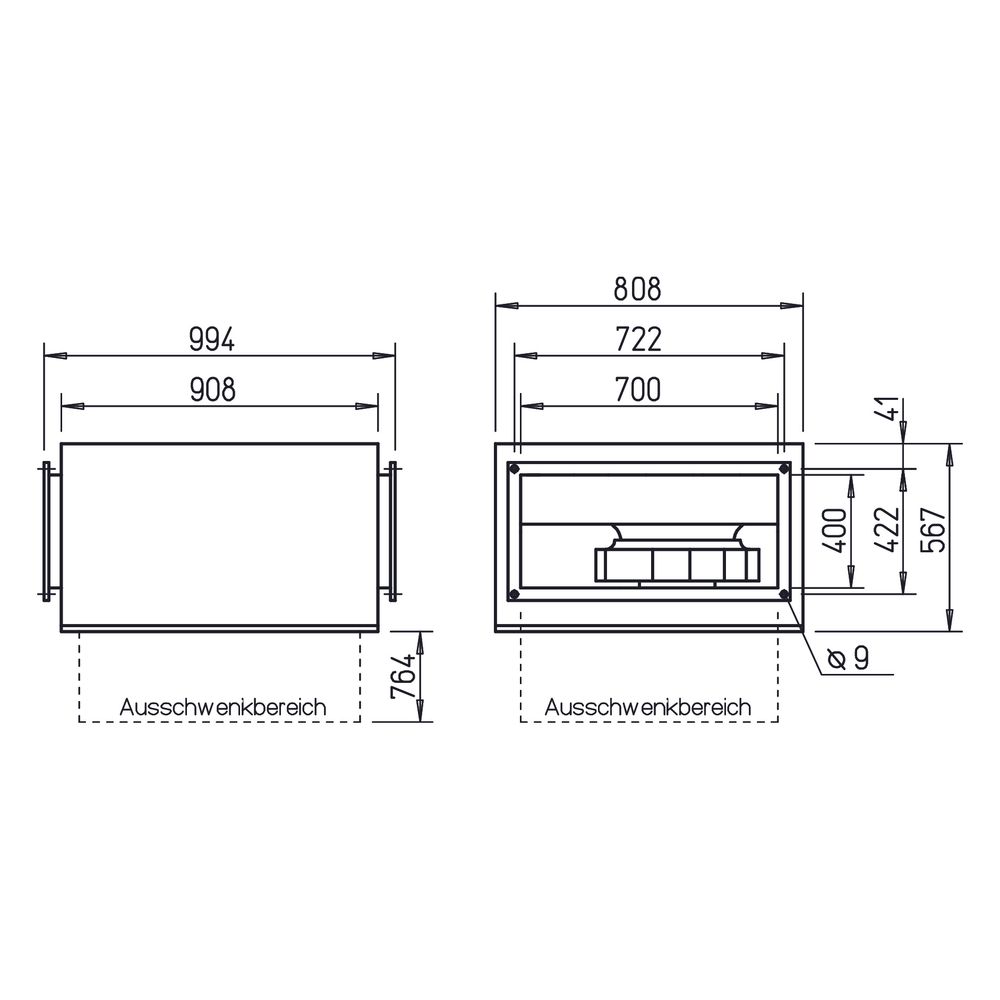

Der SKRD 500/6/70/40 Kanal-Radialventilator verfügt über ein Gehäuse aus verzinktem Stahlblech, das mit beidseitig genormten Kanal-Flanschprofilen ausgestattet ist. Die raumsparende Bauweise beinhaltet eine schallabsorbierende Innenauskleidung, die mit 50 mm starken Mineralfaserplatten hinterlegt ist. Dies trägt maßgeblich zur Schalldämmung des Geräts bei und ermöglicht eine platzsparende Integration in bestehende Kanalsysteme.

Welche Eigenschaften besitzt das Laufrad und der Antrieb?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff und verzinktem Stahl sorgt für einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1. Der Antrieb erfolgt über einen Drehstrom-Außenläufer-Motor mit Thermokontakten in geschlossener Bauweise. Eine Drehzahlregelung ist mittels 5-Stufentrafo oder elektronisch stufenlos möglich. Die Wicklung ist mit Feuchtschutzimprägnierung versehen, und die gedichteten, geräuscharmen Kugellager sind wartungsfrei und mit Langzeitschmierung ausgestattet.

Welche Vorteile bietet die Wartungsfreundlichkeit?

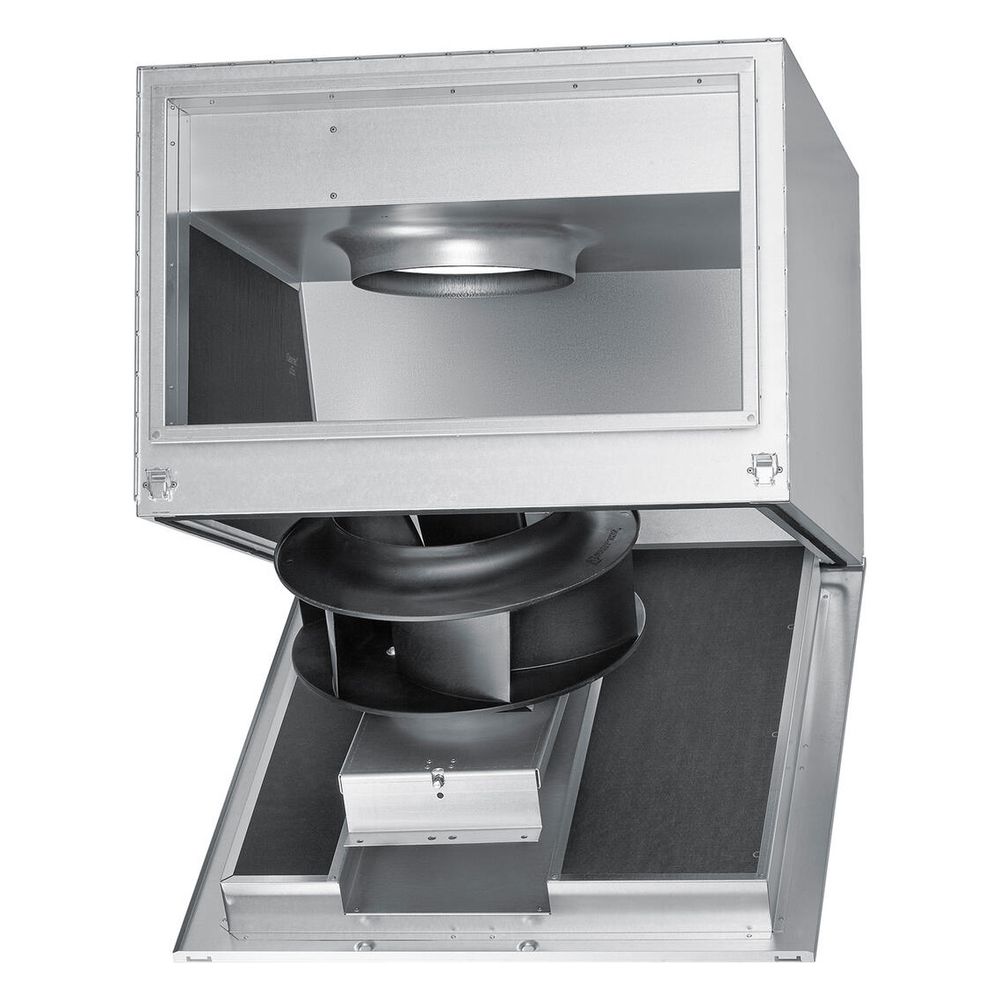

Die Konstruktion des Kanalventilators ermöglicht eine herausschwenkbare Ventilator-Einheit. Diese Eigenschaft erleichtert die Wartung erheblich, da der Zugang zu den internen Komponenten vereinfacht wird, ohne das gesamte Gerät aus dem Kanalsystem demontieren zu müssen.

Welche elektrischen und sicherheitstechnischen Merkmale bietet der SKRD 500/6/70/40 Silent?

Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit Schutzart IP54. Die Isolierklasse F sorgt für eine hohe thermische Belastbarkeit des Motors. Die Spannung beträgt 230 / 400 Volt bei einer Frequenz von 50 Hz, die Stromaufnahme liegt bei 1,4 / 0,82 Ampere.

Technische Daten

• Volumenstrom bei 0 Pa: 4620 m³/h
• Max. Druckerhöhung: 335 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 920 1/min
• Aufgenommene Leistung: 0,4 kW
• Gewicht: 64 kg
• Schalleistung: 56 dB(A)
• Spannung: 230 / 400 Volt
• Stromaufnahme: 1,4 / 0,82 Amp
• Schutzart: IP 54

Der Helios SKRD 500/6/70/40 Silent Kanalventilator bietet eine leistungsstarke und schallgedämmte Lösung für rechteckige Kanalsysteme. Mit einem Volumenstrom von 4620 m³/h und einer aufgenommenen Leistung von 0,4 kW ermöglicht dieser Radialventilator eine effiziente Luftförderung bei geringer Geräuschentwicklung von 56 dB(A). Die robuste Bauweise und die einfache Wartung durch die herausschwenkbare Einheit machen ihn zu einer zuverlässigen Wahl für diverse Anwendungen.
