Helios Multivent Ventilator-Unit MVZ 250 zweistufig, 1-PH 230V, 900m3/h, 170/220W, Bausatz

Die zweistufige Ventilator-Unit von Helios ist als leistungsstarker Bausatz für anspruchsvolle Lüftungsanforderungen konzipiert. Durch die Reihenschaltung zweier Ventilatoren verdoppelt sich die Druckleistung im Vergleich zu Einzelgeräten, während die Luftmenge 900 m3/h erreicht. Das robuste Gehäuse aus Kunststoff ermöglicht eine flexible Installation an Wand oder Decke.

Konstruktion und Montage

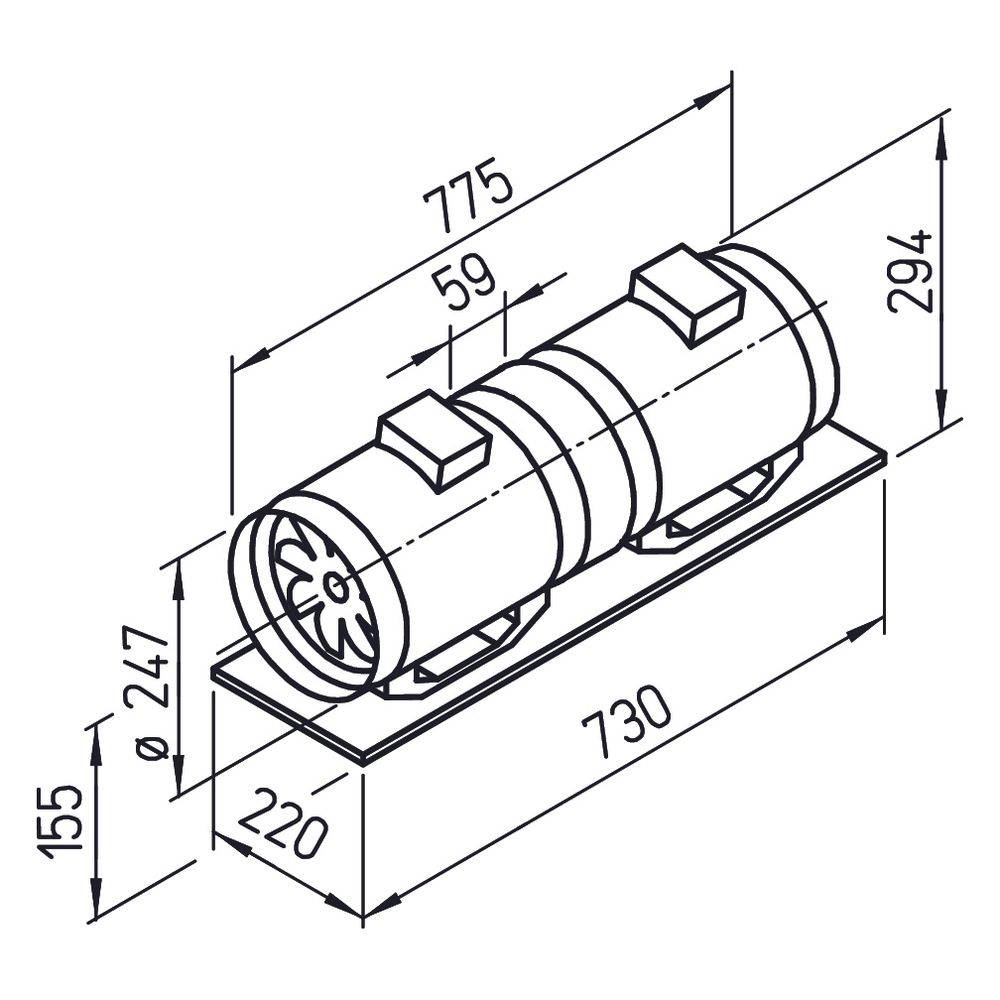

Die Einheit besteht aus zwei hintereinander geschalteten Ventilatoren auf einer gemeinsamen Grundplatte. Dank praktischer Spannbügel lässt sich die Ventilatoreinheit in jede Position drehen sowie zur Reinigung und Wartung herausnehmen. Das halbaxiale Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast sorgt in Verbindung mit einer dynamischen Wuchtung für einen vibrationsarmen Lauf. Ansaug- und Ausblasstutzen entsprechen gängigen Norm-Rohr-Durchmessern.

Antrieb und Regelung

Für den zuverlässigen Dauerbetrieb sorgt ein geschlossener, kugelgelagerter Kondensatormotor mit Feuchtschutz und der Isolationsklasse F. Ein integrierter thermischer Überlastungsschutz in der Wicklung erhöht die Betriebssicherheit. Der Motor verfügt über zwei Drehzahlstufen und eignet sich für die elektronische Steuerung sowie Traforegelung.

Die Ventilator-Unit bietet eine hohe Druckleistung und lässt sich dank der kompakten Konstruktion flexibel in Lüftungssysteme integrieren. Mit einem Volumenstrom von 900 m3/h, einer Leistungsaufnahme von 170/220W und dem Kanaldurchmesser von 250 mm stellt das System eine verlässliche Lösung für gewerbliche und private Anwendungen dar.

Technische Daten

• Volumenstrom: 900 m3/h
• Max. Druckerhöhung: 810 Pa
• Leistungsaufnahme: 170/220W
• Spannung: 230 V
• Drehzahl: 1850 / 2550 1/min
• Kanaldurchmesser: 250 mm
• Schutzart: IP44
• Gehäusematerial: Kunststoff
• Gewicht: 17,6 kg
• Schalleistung: 67 dB(A)

Lieferumfang

• 1x Helios MVZ 250 Multivent zweistufige Ventilator-Unit
• 1x Satz Dübel und Schrauben
