Helios MVZ 150 Multivent zweistufige Ventilator-Unit, 1-PH 230V, 520m3/h, 80/110W, kompletter Bausatz in 3 Kartons

Die Helios MVZ 150 Multivent zweistufige Ventilator-Unit ist eine robuste und energieeffiziente Lösung für die Belüftung. Dieser komplette Bausatz, geliefert in drei Kartons, ist aus schlag- und korrosionsfestem Kunststoff gefertigt und eignet sich für den Dauerbetrieb. Mit einem Volumenstrom von bis zu 520 m³/h und einer maximalen Druckerhöhung von 405 Pa ist das Gerät vielseitig einsetzbar und ermöglicht eine einfache Installation an Wand oder Decke.

Wie ist der MVZ 150 Multivent konstruiert?

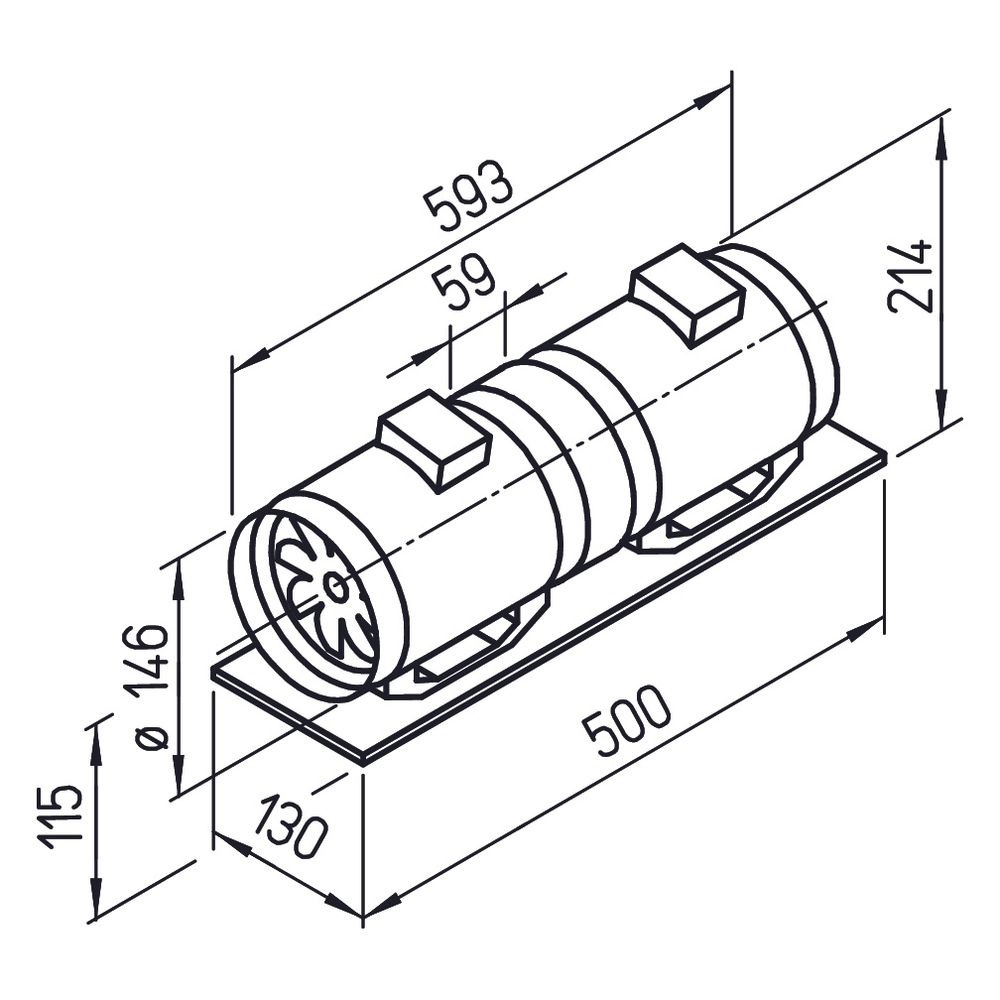

Der MVZ 150 Multivent ist aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe gefertigt. Die angeformte Montagekonsole ermöglicht eine unkomplizierte Installation an Wand oder Decke. Ansaug- und Ausblasstutzen sind auf Norm-Rohr-Durchmesser abgestimmt, was die Integration in bestehende Rohrsysteme erleichtert.

Wie funktioniert die Wartung und Installation des Ventilators?

Die Ventilatoreinheit ist mit Spannbügeln ausgestattet, die ein einfaches Lösen ermöglichen. Dadurch kann die Einheit samt Klemmkasten in jede Position gedreht und zur Wartung oder Reinigung herausgenommen werden. Die Lieferung umfasst Dübel und Schrauben, die eine sichere Montage ermöglichen.

Welche technischen Merkmale besitzt das Laufrad und der Motor?

Das halbaxiale Laufrad des MVZ 150 besteht aus acht räumlich gekrümmten Schaufeln aus Thermoplast. Es erfüllt eine Auswuchtgüte von G 6.3 nach VDI 2060 und DIN ISO 1940. Der geschlossene, kugelgelagerte Kondensatormotor ist mit Feuchtschutz und Isolationsklasse F ausgestattet. Er ist für den Dauerbetrieb konzipiert und verfügt über einen Motorschutz durch thermischen Überlastungsschutz in der Wicklung.

Welche Leistungsdaten bietet der MVZ 150 Ventilator?

Der zweistufige Ventilator erreicht einen Volumenstrom von 520 m³/h bei 0 Pa und eine maximale Druckerhöhung von 405 Pa. Die Drehzahl variiert zwischen 1520 und 2290 1/min. Die aufgenommene Leistung beträgt 0,08 kW in der ersten Stufe und 0,11 kW in der zweiten Stufe. Die Schalleistung liegt bei 75 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 520 m³/h
• Max. Druckerhöhung: 405 Pa
• Drehzahl: 1520 / 2290 1/min
• Aufgenommene Leistung: 0,08 / 0,11 kW
• Gewicht: 5,8 kg
• Schalleistung: 75 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,36 / 0,5 Amp
• Frequenz: 50 Hz
• Schutzart: IP 44

Die Helios MVZ 150 Multivent Ventilator-Unit bietet eine zuverlässige und langlebige Lösung für vielfältige Lüftungsanforderungen. Mit einem Volumenstrom von 520 m³/h und einer maximalen Druckerhöhung von 405 Pa ist der Ventilator leistungsstark und flexibel einsetzbar. Die robuste Kunststoffkonstruktion und der für Dauerbetrieb ausgelegte Motor mit thermischem Überlastungsschutz stellen eine hohe Betriebssicherheit sicher.

Lieferumfang

• 1x Helios MVZ 150 Multivent zweistufige Ventilator-Unit
• 1x Satz Dübel
• 1x Satz Schrauben
