Helios MBW 250/2 TK Megabox, 1-PH 230V, 300W, mit VAR-Motor BG 71, 300W, DN 250, 1620m3/h

Der Helios MBW 250/2 TK Megabox ist ein geräuschgekapselter Radial-Ventilator, der für eine effiziente Luftförderung in Lüftungsanlagen konzipiert wurde. Ausgestattet mit einem VAR-Motor BG 71, bietet das Gerät eine Leistung von 300 W und einen Volumenstrom von 1620 m³/h bei einem Anschlussdurchmesser von DN 250. Der Motor befindet sich außerhalb des Luftstroms, was zur Langlebigkeit und Effizienz des Ventilators beiträgt. Typische Einsatzbereiche umfassen gewerbliche und industrielle Lüftungssysteme, die eine zuverlässige Luftförderung und einfache Wartung erfordern.

Wie ist das Gehäuse des MBW 250/2 TK Megabox konstruiert?

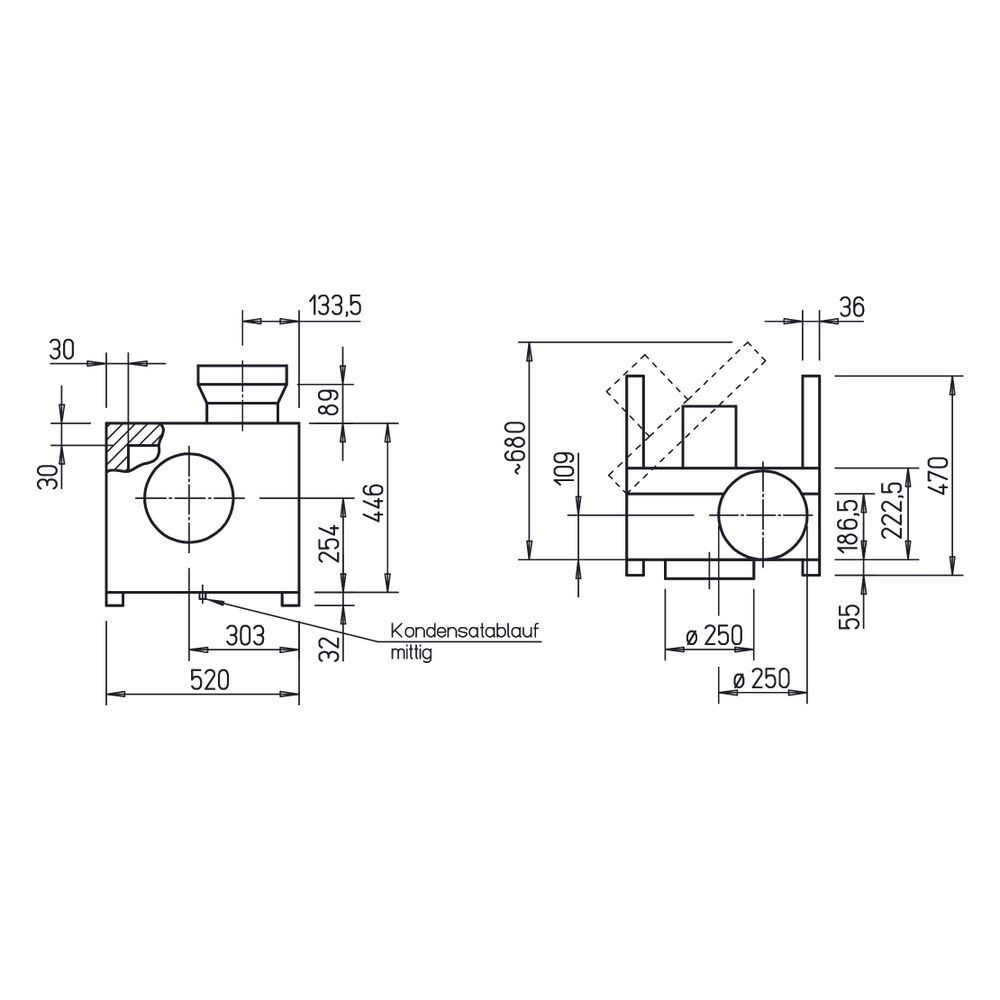

Das Gehäuse des MBW 250/2 TK Megabox ist doppelwandig aus verzinktem Stahlblech gefertigt und mit 30 mm starken Mineralwoll-Dämmstoff-Platten schallisoliert. Dies trägt zu einer effektiven Geräuschdämmung und einer robusten Bauweise bei. Die saug- und druckseitigen Rohranschlussstutzen sind mit Gummilippendichtungen versehen und auf Norm-Durchmesser abgestimmt, was eine dichte und sichere Verbindung ermöglicht.

Welche Merkmale erleichtern Wartung und Montage?

Für Inspektion und Reinigung ist der Ventilator mit einer voll ausschwenkbaren Ventilatortür ausgestattet. Die Montage erfolgt über stabile Montageschienen, die vier Schwingungsdämpfer umfassen, um Vibrationen zu minimieren. Ein serienmäßiger Kondensatablauf mit Tropfschutz ist bei geöffneter Tür integriert, um Feuchtigkeitsschäden vorzubeugen.

Wie sind Laufrad und Motor des Radial-Ventilators ausgeführt?

Das Hochleistungs-Radial-Laufrad besteht aus Aluminium und verfügt über rückwärtsgekrümmte Schaufeln für eine effiziente Luftförderung. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 erreicht. Der Motor ist ein wartungsfreier Einphasen-Wechselstrom-Kondensator-Motor in geschlossener Bauweise. Er besitzt in die Wicklung eingebaute Thermokontakte und ist durch Spannungsreduzierung drehzahlsteuerbar. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung unterstützen den zuverlässigen Betrieb.

Technische Daten

• Anschlussdurchmesser: 250 mm
• Volumenstrom bei 0 Pa: 1620 m³/h
• Max. Druckerhöhung: 750 Pa
• Max. Fördermitteltemperatur (geregelt): 60 °C
• Max. Fördermitteltemperatur (Nennbetrieb): 100 °C
• Drehzahl: 2840 1/min
• Aufgenommene Leistung: 0,30 kW
• Schallleistung Abstrahlung: 63 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 55

Der Helios MBW 250/2 TK Megabox Radial-Ventilator bietet eine leistungsstarke und geräuscharme Lösung für die Luftförderung. Mit einem Volumenstrom von 1620 m³/h und einer aufgenommenen Leistung von 0,30 kW ist er für anspruchsvolle Lüftungsaufgaben geeignet. Die robuste, schallisoliert Bauweise und der drehzahlsteuerbare Motor bei 230 Volt Spannung tragen zur Effizienz und Zuverlässigkeit des Geräts bei.
