Helios MBW 355/4 TK Megabox, 1-PH 230V, 300W, mit VAR-Motor BG 90, 300W, DN 400, 2810m3/h

Der Helios MBW 355/4 TK Megabox ist ein geräuschgekapselter Radial-Ventilator für den einphasigen Betrieb mit 230 Volt und einer Leistung von 300 Watt. Ausgestattet mit einem VAR-Motor BG 90, bietet dieses Modell einen Volumenstrom von 2810 m³/h bei 0 Pa und einen Anschluss-Durchmesser von 400 mm. Er ist konzipiert für Anwendungen, die eine hohe Luftförderleistung bei reduziertem Geräuschpegel erfordern, ideal für industrielle und gewerbliche Lüftungssysteme.

Wie ist der Helios MBW 355/4 TK Megabox konstruiert?

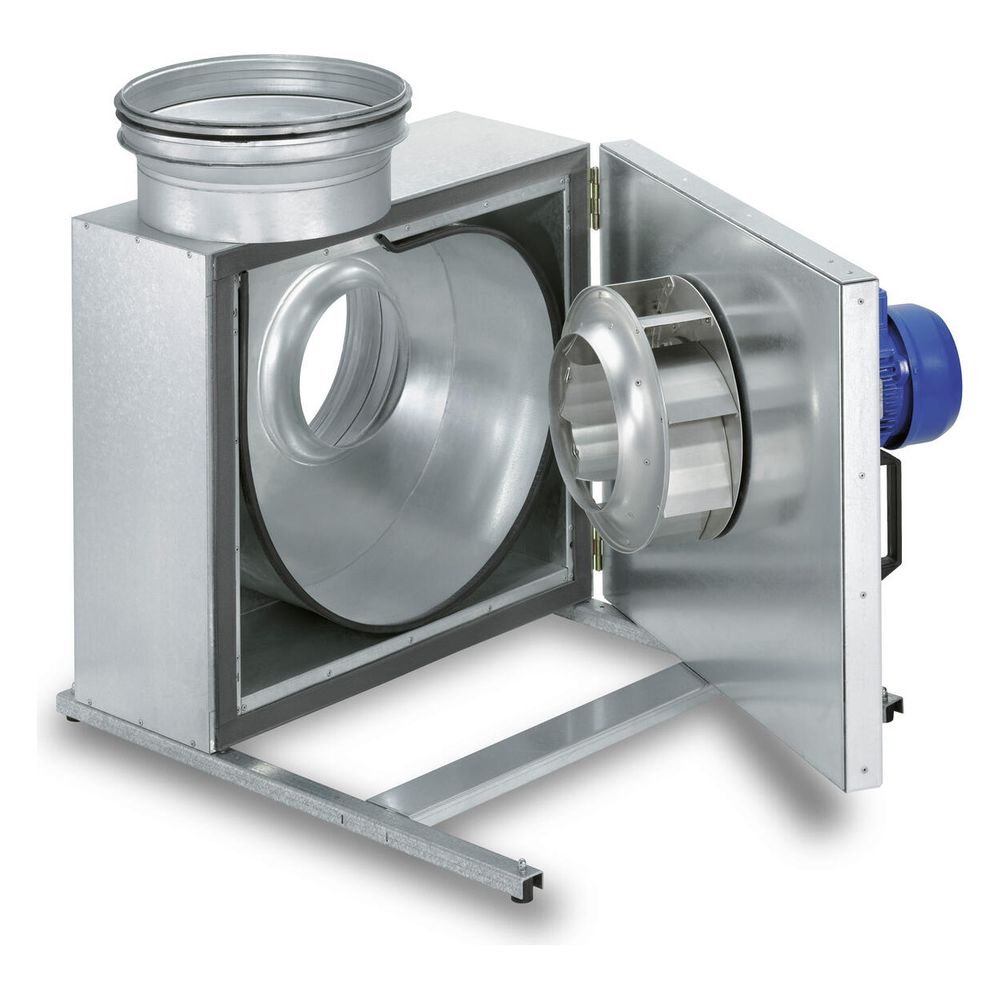

Der Radial-Ventilator verfügt über ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das durch 50 mm starke Mineralwoll-Dämmstoff-Platten schallisoliert ist. Saug- und druckseitige Rohranschlussstutzen sind mit einer Gummilippendichtung versehen, was eine dichte Verbindung sicherstellt. Für Inspektion und Reinigung ist eine voll ausschwenkbare Ventilatortür vorhanden. Die Montage wird durch stabile Montageschienen mit vier Schwingungsdämpfern erleichtert, die einen vibrationsarmen Betrieb unterstützen.

Welche Motor- und Laufradeigenschaften besitzt der Ventilator?

Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Kondensator-Motor in geschlossener Bauweise, der als wartungsfrei beschrieben wird. Dieser Motor ist mit in die Wicklung eingebauten Thermokontakten ausgestattet, die zum Schutz des Geräts dienen. Eine Besonderheit ist die Positionierung des Motors außerhalb des Luftstroms, was zur Effizienz und Langlebigkeit des Ventilators beiträgt. Das Hochleistungs-Radial-Laufrad mit rückwärtsgekrümmten Schaufeln aus Aluminium ist dynamisch nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 gewuchtet, was einen vibrationsfreien Lauf ermöglicht. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung unterstützen den zuverlässigen Betrieb.

Welche Leistungs- und Betriebsdaten sind relevant?

Der MBW 355/4 erreicht einen Volumenstrom von 2810 m³/h bei einem maximalen Druck von 480 Pa. Die maximale Fördermediumtemperatur beträgt im geregelten Betrieb 60 °C und im Nennbetrieb 100 °C. Die Drehzahl liegt bei 1410 1/min, die aufgenommene Leistung bei 0,30 kW. Die Stromaufnahme beträgt 1,40 bis 1,90 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz.

Wie sind die Geräusch- und Schutzmerkmale des Ventilators?

Der Ventilator arbeitet mit einer Schallleistungsabstrahlung von 51 dB(A) und einem Schalldruck von 43 dB(A) in einem Meter Entfernung. Die Schutzart IP 55 schützt zuverlässig gegen Staub und Strahlwasser. Die Isolierklasse F trägt zur Langlebigkeit und einem leisen Betrieb bei.

Technische Daten

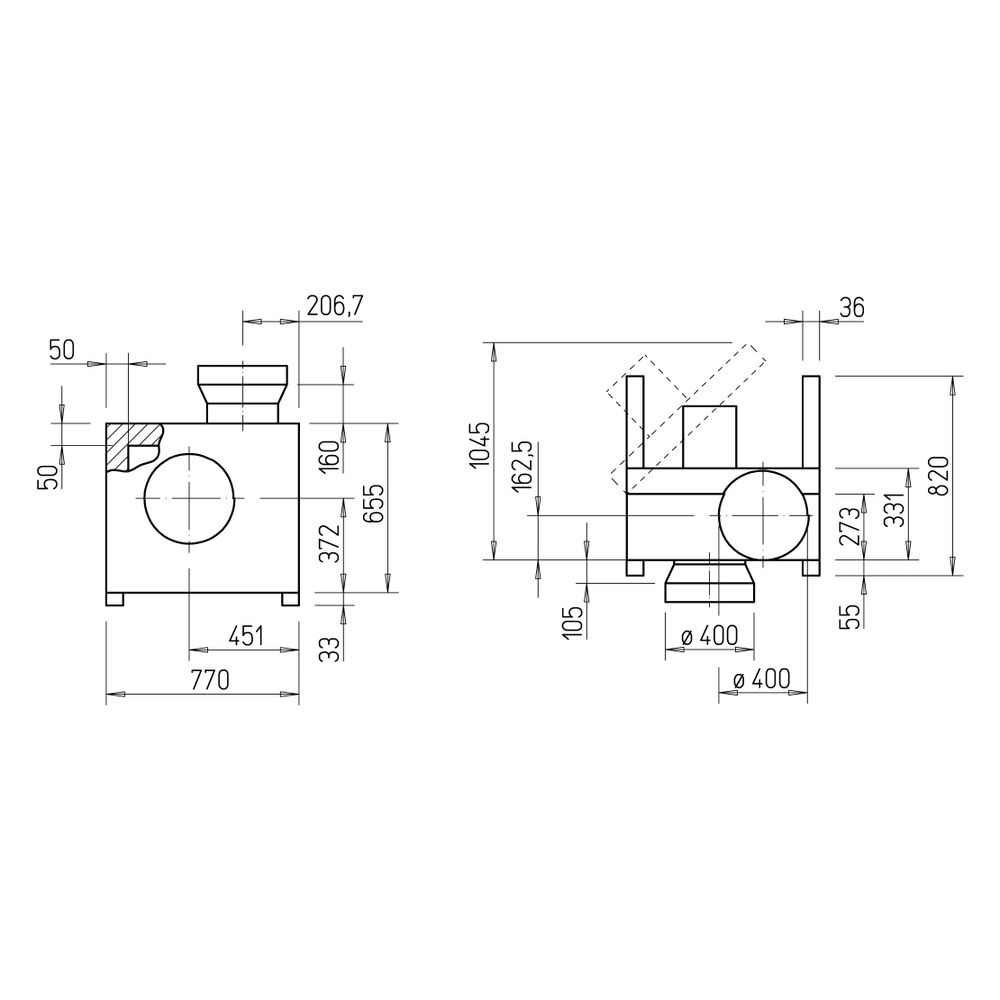

• Anschlussdurchmesser: 400 mm
• Volumenstrom bei 0 Pa: 2810 m³/h
• Max. Druckerhöhung: 480 Pa
• Max. Fördermediumtemperatur (geregelt): 60 °C
• Max. Fördermediumtemperatur (Nennbetrieb): 100 °C
• Drehzahl: 1410 1/min
• Aufgenommene Leistung: 0,30 kW
• Gewicht: 81 kg
• Schallleistungsabstrahlung: 51 dB(A)
• Schalldruck in 1 m: 43 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 1,40 / 1,90 Amp
• Schutzart: IP 55

Der Helios MBW 355/4 TK Megabox bietet eine robuste und schallgedämmte Bauweise, die einen leisen und zuverlässigen Betrieb sicherstellt. Mit einer aufgenommenen Leistung von 0,30 kW und einem Volumenstrom von 2810 m³/h bewegt der Ventilator effizient große Luftmengen. Die dynamische Wuchtung des Laufrads und der außerhalb des Luftstroms positionierte Motor tragen zu einer langen Lebensdauer und einem ruhigen Betrieb bei, was ihn zu einer idealen Lösung für anspruchsvolle Lüftungsaufgaben macht.

Lieferumfang

• 1x Helios MBW 355/4 TK Megabox Radial-Ventilator
• 1x Montageschienen mit vier Schwingungsdämpfern
