Helios HQW 630/4 Axial-Hochleistungsventilator 1-PH 230 V, TK, drehzahlsteuerbar, 16210m3/h, 1,5kW

Der Helios HQW 630/4 TK Axial-Hochleistungsventilator ist ein leistungsstarker und drehzahlsteuerbarer Ventilator für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 16.210 m³/h und einer abgegebenen Leistung von 1,5 kW bietet dieser einphasige Ventilator eine effiziente Lösung. Er verfügt über eine robuste quadratische Einbauplatte mit Gitter und ist ideal für den Einsatz in industriellen und gewerblichen Lüftungsanlagen, bei denen hohe Luftmengen bei moderatem Druckbedarf gefördert werden müssen.

Wie ist der HQW 630/4 TK konstruiert und welche Materialien werden verwendet?

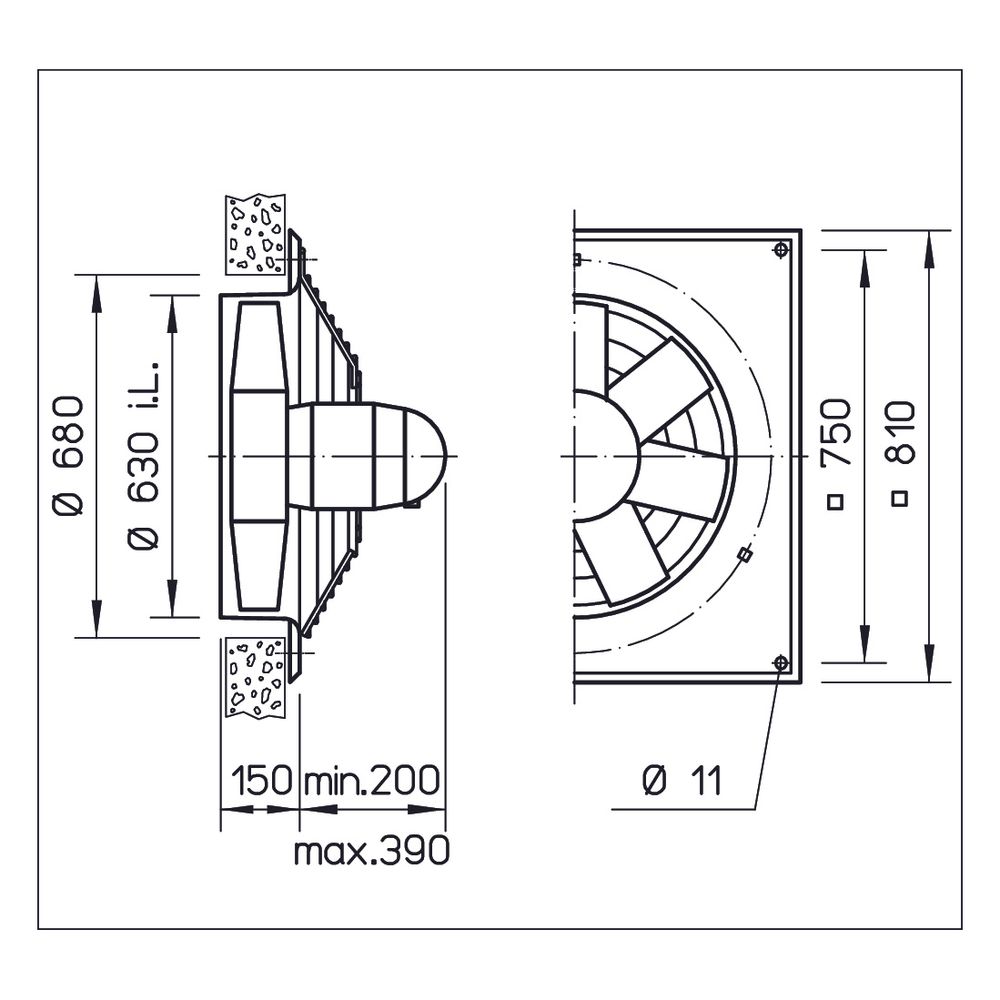

Der HQW 630/4 TK Axial-Hochleistungsventilator ist mit einer quadratischen Einbauplatte aus verzinktem Stahlblech ausgestattet, die eine angeformte Einströmdüse besitzt. Das Laufrad besteht aus sieben Schaufeln aus glasfaserverstärktem Kunststoff (GFK), während die Nabe ebenfalls aus verzinktem Stahlblech gefertigt ist. Die Flügelanstellung lässt sich im Stillstand von außen stufenlos verstellen, was zu einem hohen Wirkungsgrad führt. Die Auswuchtgüte entspricht G 6.3 nach VDI 2060.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator wird von einem direkt angetriebenen, einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise angetrieben, der wartungsfrei ist. In die Wicklung sind Thermokontakte eingebaut, die den Betrieb überwachen. Die Drehzahl des Ventilators kann durch Spannungsreduzierung gesteuert werden, was eine flexible Anpassung an unterschiedliche Anforderungen ermöglicht. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Zuverlässigkeit bei. Zudem ist der Axial-Hochleistungsventilator reversierbar.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 16.210 m³/h und kann eine maximale Druckerhöhung von 240 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 1.325 1/min. Die Stromaufnahme liegt bei 8,4 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Schutzart IP 55 ermöglicht einen zuverlässigen Betrieb unter anspruchsvollen Umgebungsbedingungen.

Wie sind die Geräuschemissionen des Ventilators?

Die Schalleistung des Ventilators beträgt 85 dB(A). Das Schalleistungsspektrum zeigt Werte von 71 dB(A) bei 250 Hz, 77 dB(A) bei 500 Hz, 81 dB(A) bei 1.000 und 2.000 Hz, 77 dB(A) bei 4.000 Hz sowie 70 dB(A) bei 8.000 Hz. Diese Angaben sind wichtig für die Planung von Lüftungsanlagen, bei denen die Geräuschentwicklung eine Rolle spielt.

Technische Daten

• Volumenstrom bei 0 Pa: 16210 m³/h
• Max. Druckerhöhung: 240 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1325 1/min
• Abgegebene Leistung: 1,5 kW
• Gewicht: 35 kg
• Schalleistung: 85 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 8,4 Amp
• Schutzart: IP 55

Der Helios HQW 630/4 TK Axial-Hochleistungsventilator überzeugt durch seine hohe Förderleistung und flexible Drehzahlsteuerung. Die robuste Konstruktion mit hochwertigen Materialien und wartungsfreiem Motor sorgt für einen zuverlässigen Betrieb. Mit einer Leistung von 1,5 kW und einem Volumenstrom von 16.210 m³/h bei 230 Volt ist er für den dauerhaften Einsatz in anspruchsvollen Lüftungsaufgaben konzipiert.
