Helios HQW 200/2 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 930m3/h, 66W

Der Helios HQW 200/2 Axial-Hochleistungsventilator ist ein drehzahlsteuerbares 1-PH 230V Gerät, das für eine effiziente Luftförderung konzipiert wurde. Mit einem Volumenstrom von 930 m³/h und einer Leistung von 66 Watt eignet er sich ideal für Anwendungen, die eine hohe Luftleistung bei gleichzeitig geringer Geräuschentwicklung erfordern, wie beispielsweise in Lüftungsanlagen oder industriellen Belüftungssystemen.

Wie ist der Helios HQW 200/2 konstruiert?

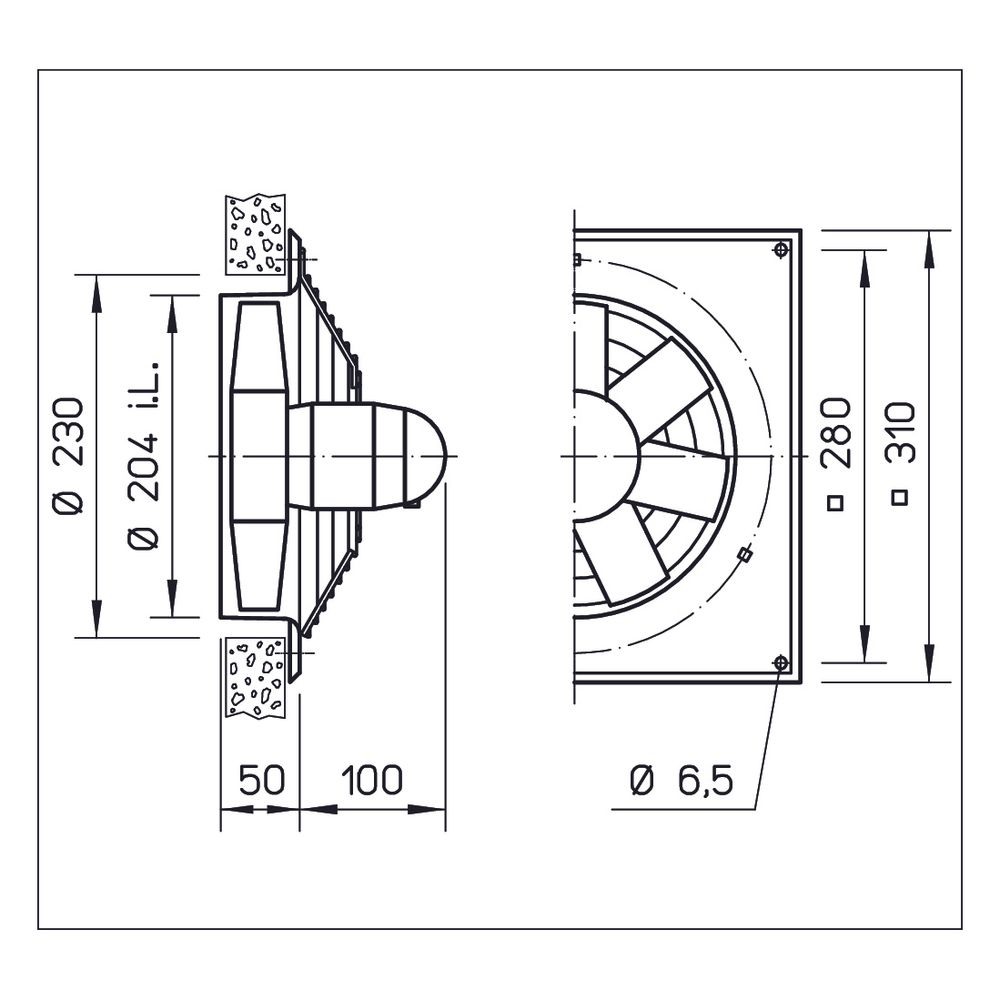

Der Axial-Hochleistungsventilator verfügt über eine quadratische Einbauplatte mit angeformter Einströmdüse. Diese besteht aus verzinktem Stahlblech und ist zweifach in Papyrusweiß lackiert. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet, die einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch ermöglichen. Eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsfreien Lauf.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der HQW 200/2 ist mit einem direkt angetriebenen, wartungsfreien einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet. Zum Schutz des Motors sind Thermokontakte in die Wicklung integriert. Die Drehzahl lässt sich flexibel durch Spannungsreduzierung steuern. Gedichtete und geräuscharme Kugellager sind für eine Langzeitschmierung ausgelegt, was zur Langlebigkeit des Geräts beiträgt. Zudem ist der Ventilator reversierbar.

Welche Leistungsdaten und Schutzmerkmale bietet der Ventilator?

Der Ventilator erreicht einen Volumenstrom von 930 m³/h bei 0 Pa und eine maximale Druckerhöhung von 80 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur kann bis zu 40/40 °C betragen. Mit einer Drehzahl von 2250 1/min und einer aufgenommenen Leistung von 0,066 kW arbeitet das Gerät effizient. Die Schalleistung liegt bei 63 dB(A). Elektrisch wird der Ventilator mit 230 Volt bei einer Stromaufnahme von 0,26 Amp und einer Frequenz von 50 Hz betrieben. Er verfügt über die Isolierklasse B und die Schutzart IP 54, was einen Schutz gegen Staub in schädigender Menge und Spritzwasser aus allen Richtungen bietet.

Technische Daten

• Volumenstrom bei 0 Pa: 930 m³/h
• Max. Druckerhöhung: 80 Pa
• Fördermitteltemperatur: 40/40 °C
• Drehzahl: 2250 1/min
• Aufgenommene Leistung: 0,066 kW
• Gewicht: 2,7 kg
• Schalleistung: 63 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,26 Amp
• Schutzart: IP 54

Der Helios HQW 200/2 Axial-Hochleistungsventilator bietet eine zuverlässige und effiziente Lösung für vielfältige Lüftungsaufgaben. Mit einem Volumenstrom von 930 m³/h, einer aufgenommenen Leistung von 0,066 kW und einer Betriebsspannung von 230 Volt überzeugt er durch seine drehzahlsteuerbare Funktion und wartungsfreie Ausführung. Die robuste Bauweise und der vibrationsfreie, geräuscharme Betrieb unterstreichen die Langlebigkeit und Leistungsfähigkeit dieses Geräts.
