Helios VARW 225/4 EX Radax Hochdruck-Rohrventilator 1-PH, EX, 230V, 950m3/h, 60W

Der Helios VARW 225/4 EX Radax Hochdruck-Rohrventilator ist ein leistungsstarker, einphasiger Ventilator mit explosionsgeschützter Ausführung gemäß ATEX. Mit einem Volumenstrom von 950 m³/h und einer maximalen Druckerhöhung von 76 Pa eignet er sich für den Einsatz in Bereichen mit explosionsgefährdeten Atmosphären, beispielsweise in der Industrie oder in gewerblichen Lüftungsanlagen. Die robuste Bauweise und der vibrationsarme Lauf ermöglichen eine zuverlässige und langlebige Funktion.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

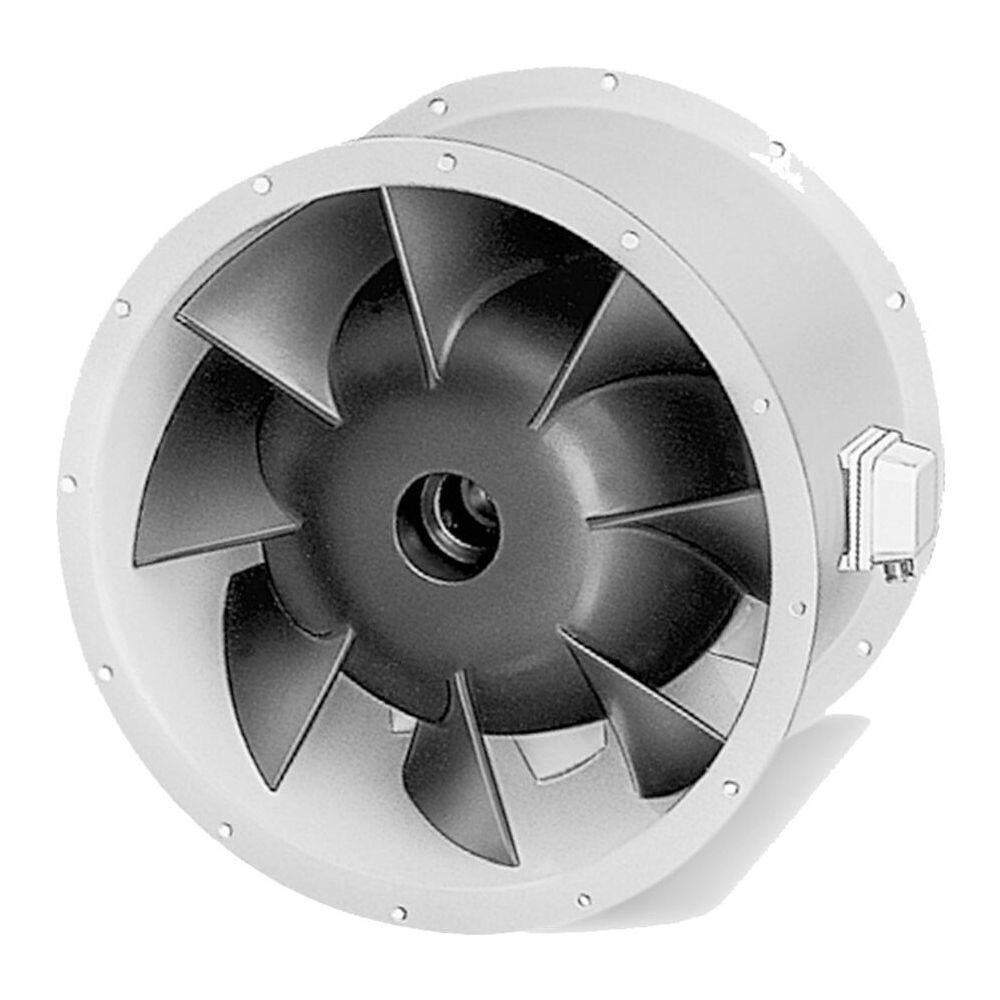

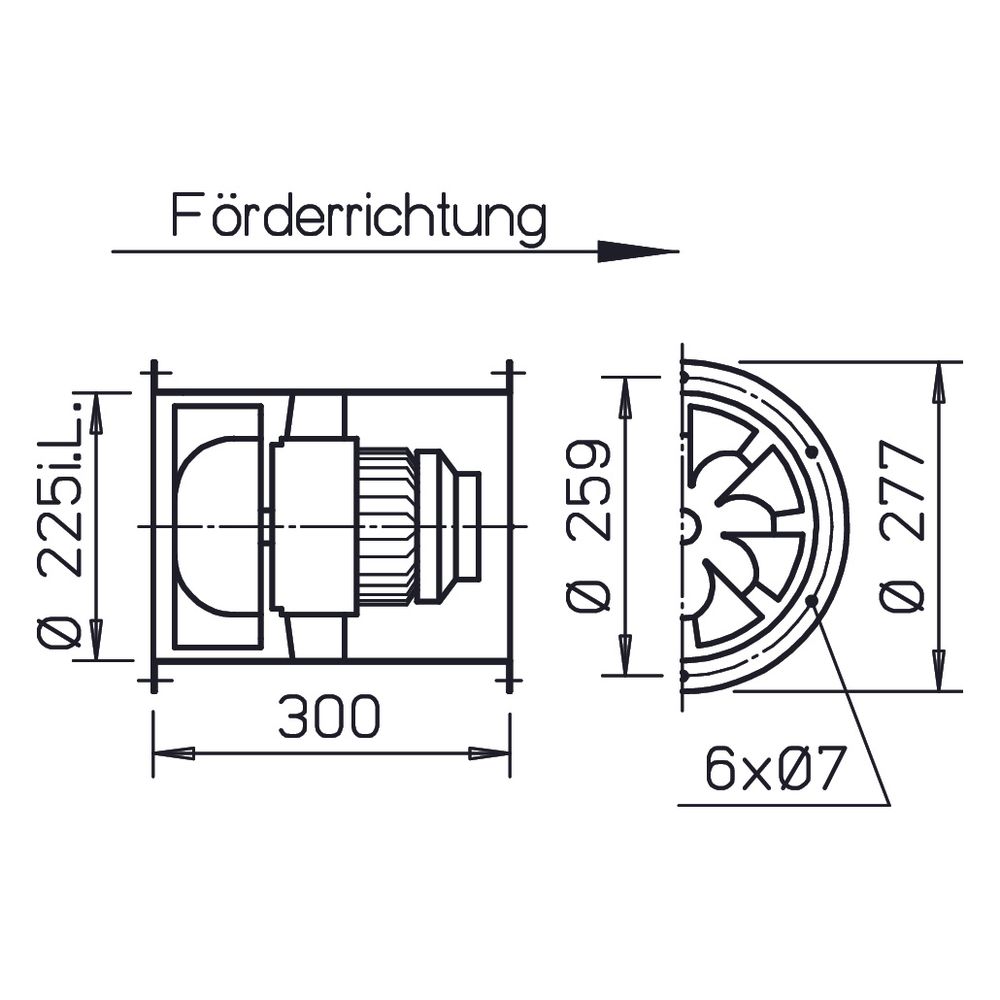

Der VARW 225/4 EX verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitigen Flanschen und einem Lochbild nach DIN 24155. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln aus Thermoplast ausgestattet und besitzt ein eingebautes Nachleitrad. Die dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsarmen Lauf.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem direkt angetriebenen, einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet. Dieser Motor ist wartungsfrei und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Die Stromaufnahme beträgt 0,7 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der Ventilator erreicht eine Drehzahl von 1400 Umdrehungen pro Minute und eine aufgenommene Leistung von 60 Watt. Die Fördermitteldichte liegt bei 1,2 kg/m³, die maximale Fördermitteltemperatur bei 40 °C. Die Schutzart IP 55 und die Isolierklasse F ermöglichen einen sicheren Betrieb unter anspruchsvollen Bedingungen. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in explosionsgefährdeten Bereichen der Zone II 2G c IIB T3 Gb ermöglicht.

Wie sind die Schalleigenschaften des Ventilators?

Die Schalleistung beträgt 66 dB(A) und verteilt sich über das Frequenzspektrum von 250 bis 8000 Hz mit Werten zwischen 43 und 62 dB(A). Dies ermöglicht eine Einschätzung der Geräuschentwicklung bei der Installation und im Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 950 m³/h
• Max. Druckerhöhung: 76 Pa
• Fördermitteltemperatur: 40 °C
• Aufgenommene Leistung: 60 W
• Gewicht: 12,5 kg
• Schalleistung: 66 dB(A)
• Spannung: 230 V
• Stromaufnahme: 0,7 A
• Schutzart: IP 55
• Explosionsschutz: ATEX II 2G c IIB T3 Gb

Der Helios VARW 225/4 EX Radax Hochdruck-Rohrventilator bietet mit seiner explosionsgeschützten Bauweise, der robusten Konstruktion und der effizienten Motorentechnik eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben. Die Kombination aus hoher Förderleistung von 950 m³/h und sicherem Betrieb bei Temperaturen bis 40 °C macht ihn zu einer geeigneten Wahl für industrielle und gewerbliche Anwendungen, bei denen Explosionsschutz erforderlich ist.
