Helios VARW 315/4 EX Radax Hochdruck-Rohrventilator 1-PH, EX, 230V, 2680m3/h, 180W

Der Helios VARW 315/4 EX Radax Hochdruck-Rohrventilator aus der VAR Baureihe ist ein direkt angetriebener, einphasiger und explosionsgeschützter Ventilator. Er ist für den Betrieb mit 230 Volt ausgelegt und bietet einen Volumenstrom von 2680 m³/h bei einer aufgenommenen Leistung von 0,18 kW. Die Konstruktion ist gemäß ATEX als II 2G c IIB T3 Gb explosionsgeschützt, was den Einsatz in potenziell gefährlichen Umgebungen ermöglicht. Das Gerät verfügt über eine robuste zylindrische Rohrhülse aus verzinktem Stahlblech und beidseitige Flansche für eine einfache Integration in Lüftungssysteme.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

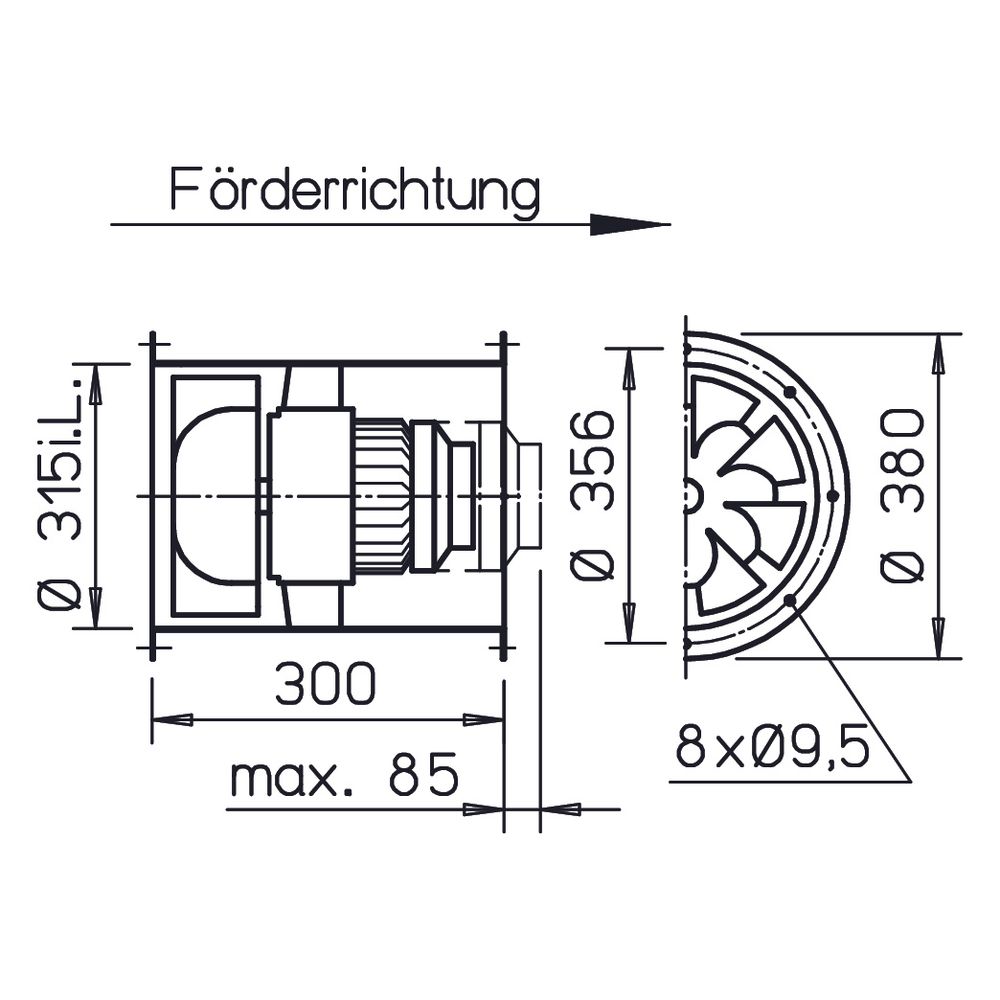

Der VARW 315/4 EX ist mit einer zylindrischen Rohrhülse aus verzinktem Stahlblech ausgestattet, die ein Lochbild nach DIN 24155 aufweist. Ein eingebautes Nachleitrad optimiert die Luftführung. Das halbaxiale Laufrad verfügt über acht räumlich gekrümmte Schaufeln aus Thermoplast, die für eine effiziente Luftförderung sorgen. Die Auswuchtgüte des Laufrads entspricht G 6.3 nach VDI 2060 und DIN ISO 1940, was einen ruhigen und vibrationsarmen Betrieb sicherstellt.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem direkt angetriebenen Einphasen-Wechselstrom-Kondensatormotor ausgestattet. Dieser Motor ist wartungsfrei und besitzt eine geschlossene Bauweise mit gedichteten, geräuscharmen Kugellagern, die eine Langzeitschmierung ermöglichen. Die Stromaufnahme beträgt 1,25 Amp bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz.

Welche Leistungs- und Betriebsdaten sind relevant?

Der VARW 315/4 EX erreicht bei einem Druck von 0 Pa einen Volumenstrom von 2680 m³/h und eine maximale Druckerhöhung von 161 Pa. Die Drehzahl liegt bei 1370 1/min. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 40 °C. Die Schutzart des Ventilators ist IP 55, die Isolierklasse F, und er ist für die Temperaturklassen T1 bis T3 ausgelegt.

Wie sind die Geräuschemissionen des Ventilators?

Die Schalleistung des Ventilators beträgt 76 dB(A). Das Schalleistungsspektrum verteilt sich auf die Frequenzen 250 Hz bis 8000 Hz mit Werten zwischen 53 und 72 dB(A), was auf einen ausgewogenen Geräuschpegel hinweist.

Technische Daten

• Volumenstrom bei 0 Pa: 2680 m³/h
• Max. Druckerhöhung: 161 Pa
• Aufgenommene Leistung: 0,18 kW
• Drehzahl: 1370 1/min
• Spannung: 230 Volt
• Stromaufnahme: 1,25 Amp
• Schutzart: IP 55
• Explosionsschutz: II 2G c IIB T3 Gb
• Schalleistung: 76 dB(A)
• Gewicht: 15 kg

Der Helios VARW 315/4 EX Radax Hochdruck-Rohrventilator bietet eine robuste und zuverlässige Lösung für die Luftförderung in explosionsgefährdeten Bereichen. Mit einem Volumenstrom von 2680 m³/h und einer aufgenommenen Leistung von 0,18 kW ist er für anspruchsvolle Aufgaben geeignet. Die explosionsgeschützte Bauweise gemäß ATEX und die Schutzart IP 55 stellen einen sicheren und dauerhaften Betrieb sicher.
