Helios AMD 400/2/2 Axial-Mitteldruckventilator 3-PH, TK zweitourig, Y/Dreieck, 12430m3/h, 2,4/4,4kW, 400V

Der Helios AMD 400/2/2 Axial-Mitteldruckventilator ist ein leistungsstarker Ventilator, der für den Einsatz in Lüftungs- und Klimaanlagen konzipiert wurde. Er arbeitet mit 3-Phasen-Wechselstrom bei 400 V und 50 Hz und bietet eine zweitourige Y/Dreieck-Anschlusstechnik. Mit einem maximalen Volumenstrom von 12430 m³/h und einer Leistungsaufnahme von 2,4/4,4 kW eignet sich dieses Modell für Anwendungen, die eine hohe Luftförderleistung bei mittlerem Druck erfordern.

Welche Konstruktionsmerkmale zeichnen den Ventilator aus?

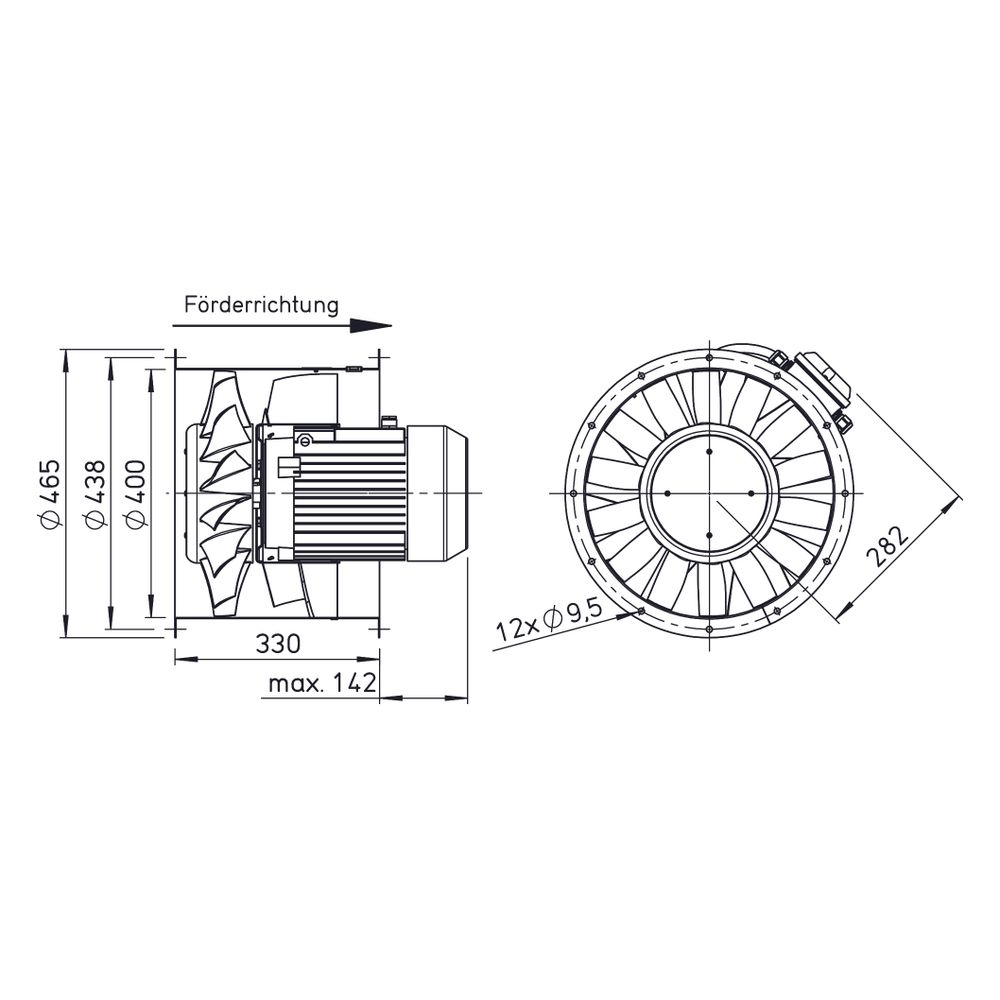

Der AMD 400/2/2 Mitteldruck-Rohrventilator von Helios verfügt über eine zylindrische Rohrhülse und beidseitige Flansche, die eine direkte Montage in Rohrsysteme ermöglichen. Die Konstruktion aus verzinktem Stahlblech ermöglicht Robustheit und Langlebigkeit. Das Lochbild entspricht der DIN 24155 Blatt 3. Ein integriertes Nachleitrad optimiert die Luftströmungseigenschaften des Ventilators.

Welche Eigenschaften bietet das Laufrad und der Motor?

Das Axiallaufrad besteht aus Kunststoff und ist mit 14 räumlich gekrümmten Schaufeln ausgestattet, die einen vibrationsfreien Lauf sicherstellen. Dies wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 unterstützt. Der direkt angetriebene Drehstrom-Kurzschlussläufer-Motor ist durch Spannungsreduzierung drehzahlsteuerbar und verfügt über Thermokontakte zum Schutz. Die geschlossene Bauweise ist wartungsfrei, und die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen.

Welche Leistungsdaten sind relevant?

Der Ventilator erreicht einen maximalen Volumenstrom von 12430 m³/h bei 0 Pa und eine maximale Druckerhöhung von 840 Pa. Die Fördermitteltemperatur kann zwischen 30 und 50 °C liegen. Die zweitourige Betriebsweise ermöglicht Drehzahlen von 2280 und 2780 1/min mit einer aufgenommenen Leistung von 2,4 kW beziehungsweise 4,4 kW. Die Schutzart IP 55 ermöglicht einen zuverlässigen Betrieb. Die Schalleistung beträgt 93 dB(A), und der Schalldruck in 4 Metern Entfernung liegt bei 73 dB(A).

Technische Daten

• Volumenstrom max. bei 0 Pa: 12430 m³/h
• Max. Druckerhöhung: 840 Pa
• Fördermitteltemperatur: 30/50 °C
• Drehzahl: 2280/2780 1/min
• Aufgenommene Leistung: 2,4/4,4 kW
• Gewicht: 44,9 kg
• Schalleistung: 93 dB(A)
• Schalldruck in 4m: 73 dB(A)
• Spannung: 400 V
• Schutzart: IP 55

Der Helios AMD 400/2/2 Axial-Mitteldruckventilator bietet eine effiziente und robuste Lösung für anspruchsvolle Lüftungsaufgaben. Seine zweitourige Betriebsweise mit Drehzahlen von 2280/2780 1/min und einer Leistungsaufnahme von bis zu 4,4 kW ermöglicht eine flexible Anpassung an verschiedene Anforderungen. Die Konstruktion aus verzinktem Stahlblech, der wartungsfreie Motor mit Thermokontakten und die Schutzart IP 55 tragen zu einem zuverlässigen und langlebigen Betrieb bei.
