Helios AMD 315/2/2 Axial-Mitteldruckventilator 3-PH, TK zweitourig, Y/Dreieck, 5450m3/h, 0,7/1,1kW, 400V

Der Helios AMD 315/2/2 Axial-Mitteldruckventilator ist ein leistungsstarker 3-Phasen-Ventilator, der für den Einsatz in Rohrleitungssystemen konzipiert wurde. Mit einem maximalen Volumenstrom von 5450 m³/h und einer aufgenommenen Leistung von 0,7/1,1 kW bei 400 V ist dieses zweitourige Gerät mit Y/Dreieck-Schaltung für anspruchsvolle Lüftungsaufgaben geeignet. Er ist ideal für Anwendungen, bei denen eine zuverlässige Luftförderung bei mittleren Drücken erforderlich ist.

Welche Konstruktionsmerkmale zeichnen den Ventilator aus?

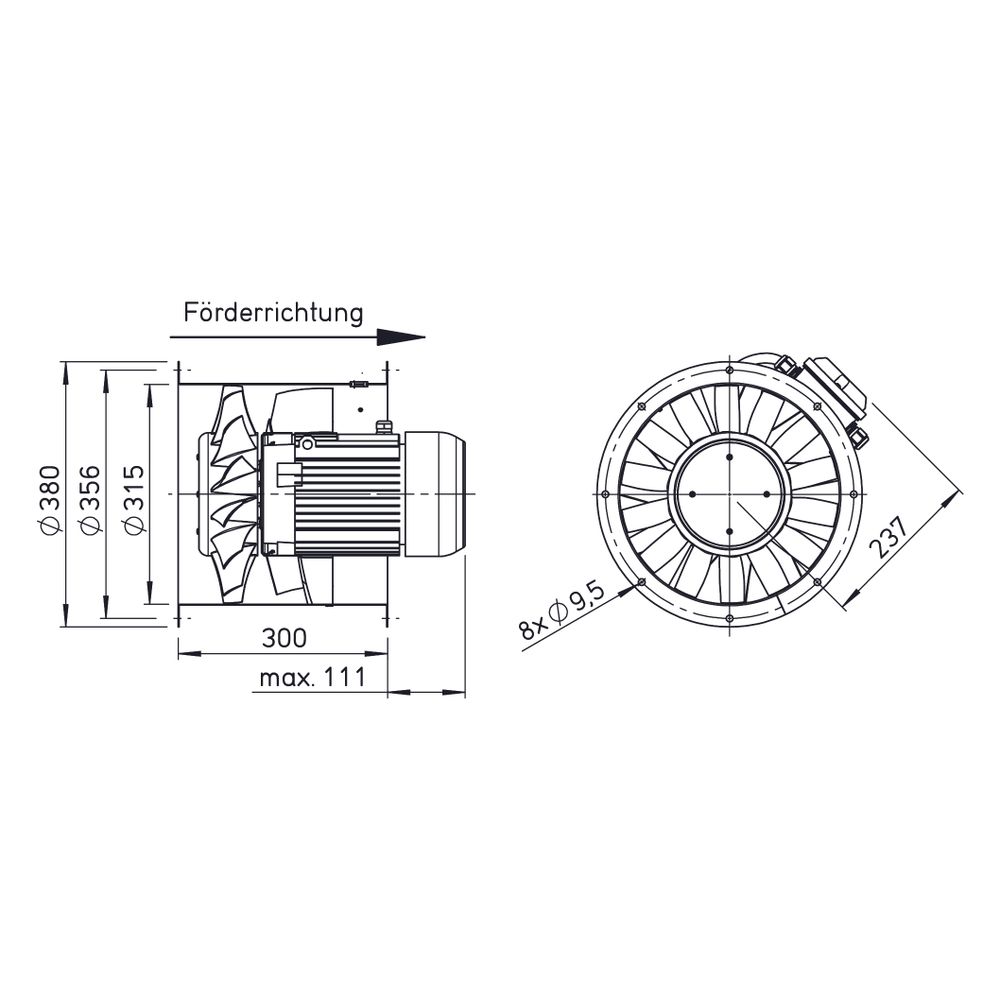

Der AMD 315/2/2 Mitteldruck-Rohrventilator von Helios ist als Axialventilator mit einer zylindrischen Rohrhülse und beidseitigen Flanschen ausgeführt. Das Gehäuse besteht aus verzinktem Stahlblech und ist mit einem beidseitig angeformten Flansch versehen, dessen Lochbild der Norm DIN 24155 Bl.3 entspricht. Ein integriertes Nachleitrad unterstützt die effiziente Luftführung.

Welche Eigenschaften bietet das Axiallaufrad und der Motor?

Das Axiallaufrad des Ventilators ist aus Kunststoff gefertigt und besitzt 14 räumlich gekrümmte Schaufeln, die zu einem vibrationsfreien Lauf beitragen. Eine dynamische Wuchtung nach der Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 stellt die Laufruhe des Systems sicher. Der Ventilator ist mit einem direkt angetriebenen Drehstrom-Kurzschlussläufer-Motor ausgestattet, dessen Drehzahl durch Spannungsreduzierung zweistufig steuerbar ist. Die Drehzahlen betragen 2200 und 2650 1/min. Thermokontakte sind integriert, um den Motor vor Überhitzung zu schützen. Die geschlossene Bauweise und die wartungsfreien, geräuscharmen Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und einem zuverlässigen Betrieb bei.

Welche Betriebsbedingungen und Schutzarten sind zu beachten?

Der Helios AMD 315/2/2 ist für Fördermitteltemperaturen von 40 bis 60 °C ausgelegt und arbeitet mit einer Fördermitteldichte von 1,2 kg/m³. Die Schutzart IP 55 ermöglicht einen sicheren Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Der Ventilator verfügt über die Isolierklasse F. Ein Explosionsschutz ist nicht gegeben (Explosionsschutz: N).

Technische Daten

• Volumenstrom max. bei 0 Pa: 5450 m³/h
• Max. Druckerhöhung: 450 Pa
• Fördermitteltemperatur: 40/60 °C
• Drehzahl: 2200/2650 1/min
• Aufgenommene Leistung: 0,7/1,1 kW
• Gewicht: 18,5 kg
• Schalleistung: 83 dB(A)
• Schalldruck in 4m: 63 dB(A)
• Spannung: 400/400 Volt
• Schutzart: IP 55

Der Helios AMD 315/2/2 Axial-Mitteldruckventilator überzeugt durch seine zweistufige Drehzahlregelung und robuste Bauweise. Mit einer aufgenommenen Leistung von 0,7/1,1 kW und einem maximalen Volumenstrom von 5450 m³/h ist er eine zuverlässige Lösung für mitteldruckseitige Lüftungsaufgaben in Industrie und Gewerbe. Die hohe Schutzart IP 55 und die wartungsfreien Komponenten ermöglichen einen stabilen und langlebigen Betrieb.
