Helios HQW 500/6 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 5500m3/h, 233W

Der Helios HQW 500/6 Axial-Hochleistungsventilator ist ein leistungsstarker, drehzahlsteuerbarer Ventilator mit einem Volumenstrom von 5500 m³/h und einer Leistungsaufnahme von 0,233 kW. Er eignet sich für den Einsatz in Lüftungsanlagen, bei denen hohe Förderleistungen bei moderatem Geräuschpegel erforderlich sind. Die robuste Bauweise mit verzinktem Stahlblech und thermoplastischem Laufrad ermöglicht eine langlebige und effiziente Funktion.

Wie ist der Helios HQW 500/6 konstruiert?

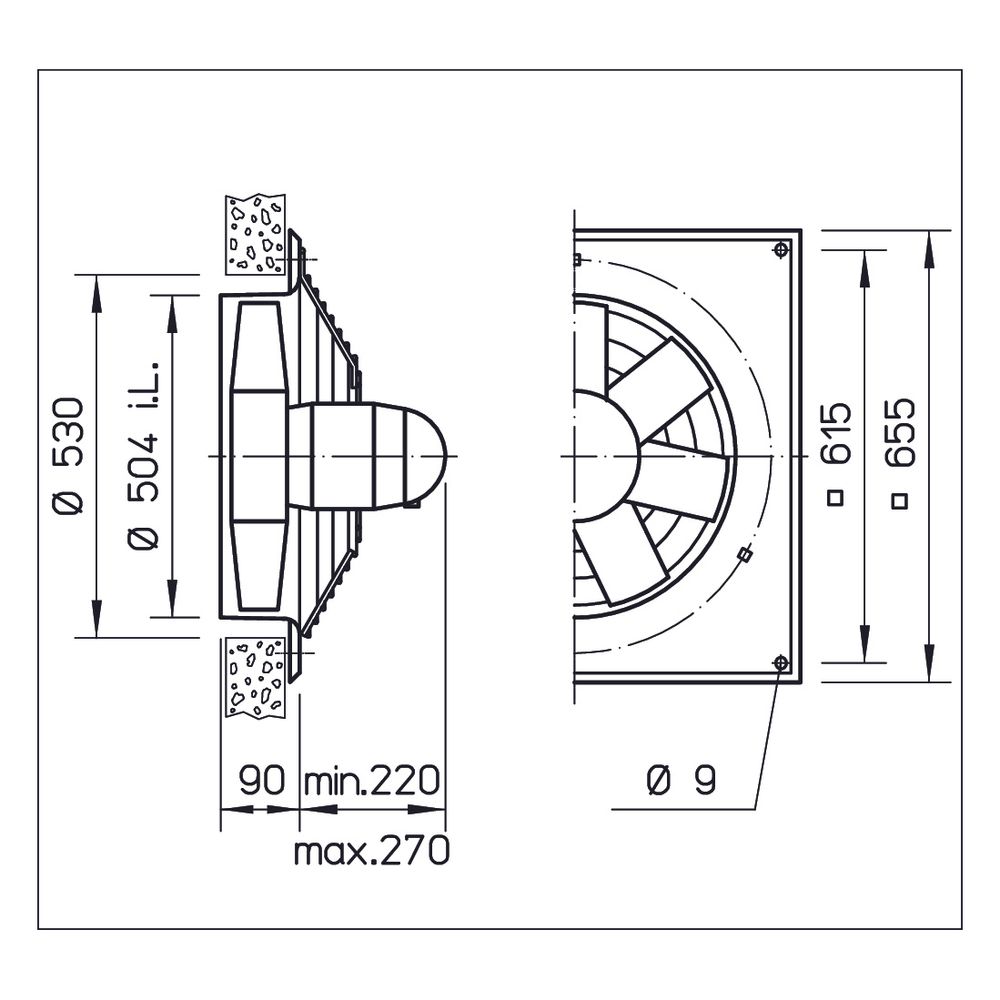

Der Ventilator verfügt über eine quadratische Einbauplatte mit angeformter Einströmdüse aus verzinktem, zweifach lackiertem Stahlblech in papyrusweiß. Das Laufrad besteht aus 7 Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch bieten. Die dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060, DIN ISO 1940) sorgt für einen vibrationsfreien Lauf.

Welche Motor- und Lagertechnik wird verwendet?

Angetrieben wird der Ventilator von einem einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise, der wartungsfrei ist. In die Wicklung sind Thermokontakte integriert, die den Motor vor Überhitzung schützen. Die geräuscharmen Kugellager sind gedichtet und mit Langzeitschmierung versehen. Zudem ist der Ventilator reversierbar, was flexible Einsatzmöglichkeiten eröffnet.

Wie lässt sich die Drehzahl steuern und welche Betriebsparameter sind relevant?

Die Drehzahl des HQW 500/6 ist durch Spannungsreduzierung regelbar, was eine Anpassung an unterschiedliche Anforderungen ermöglicht. Der Ventilator arbeitet mit einer Drehzahl von 935 1/min, einer Stromaufnahme von 1,05 A bei 230 V und 50 Hz. Die maximale Druckerhöhung beträgt 82 Pa, bei einer Fördermitteldichte von 1,2 kg/m³ und einer Fördermitteltemperatur von bis zu 60/40 °C.

Wie laut ist der Ventilator im Betrieb?

Die Schalleistung beträgt 70 dB(A). Das Schalleistungsspektrum verteilt sich auf Frequenzen von 250 bis 8000 Hz mit Werten zwischen 51 und 65 dB(A), was auf einen vergleichsweise niedrigen Geräuschpegel bei hoher Leistung hinweist.

Technische Daten

• Volumenstrom bei 0 Pa: 5500 m³/h
• Max. Druckerhöhung: 82 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 935 1/min
• Aufgenommene Leistung: 0,233 kW
• Stromaufnahme: 1,05 A
• Spannung: 230 Volt
• Frequenz: 50 Hz
• Schalleistung: 70 dB(A)
• Schutzart: IP 55

Der Helios HQW 500/6 Axial-Hochleistungsventilator überzeugt durch seine hohe Förderleistung von 5500 m³/h bei einer Leistungsaufnahme von 0,233 kW. Die drehzahlsteuerbare Ausführung und die robuste Bauweise mit wartungsfreiem Motor und langlebigen Kugellagern machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Lüftungsaufgaben.
