Helios HWW 450/4 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 5770m3/h, 405W

Der Helios HWW 450/4 Axial-Hochleistungsventilator ist ein direkt angetriebener, drehzahlsteuerbarer Einphasen-Ventilator mit einer Förderleistung von bis zu 5770 m³/h bei 230 V und einer aufgenommenen Leistung von 405 W. Er eignet sich für Anwendungen, die eine hohe Luftförderung bei moderatem Betriebsgeräusch erfordern, beispielsweise in der Lüftung von gewerblichen oder industriellen Räumen. Das Gerät ist für Fördermitteltemperaturen bis 60/40 °C ausgelegt und bietet eine robuste Bauweise mit Schutzart IP 55.

Wie ist der Aufbau und die Konstruktion des HWW 450/4?

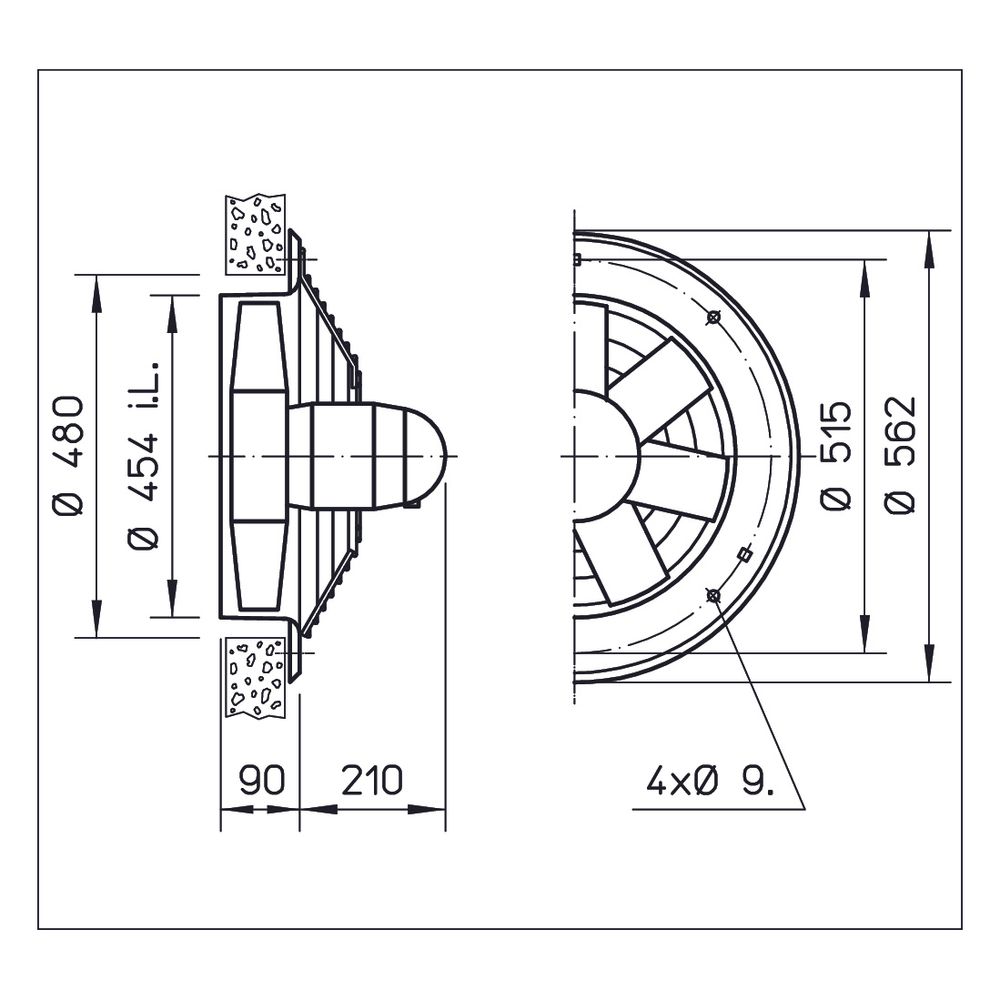

Der Ventilator ist direkt angetrieben und verfügt über einen Wandeinbauring aus verzinktem, zweifach lackiertem Stahlblech in papyrusweiß. Die Einströmdüse ist mit einem Schutzgitter auf der Saugseite versehen, um Fremdkörper fernzuhalten. Das Laufrad besteht aus sieben Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei geringem Geräuschpegel ermöglichen. Der Anschlusskasten ist am Motor angebracht, was eine kompakte Bauweise unterstützt.

Welche Motor- und Lagertechnik kommt zum Einsatz?

Der HWW 450/4 ist mit einem einphasigen Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet, der wartungsfrei arbeitet. In die Motorwicklung sind Thermokontakte integriert, die den Motor vor Überhitzung schützen. Die Lager sind geräuscharme, gedichtete Kugellager mit Langzeitschmierung, die für einen vibrationsfreien Betrieb sorgen. Die Drehzahl lässt sich durch Spannungsreduzierung stufenlos regeln, und der Ventilator ist reversierbar, was flexible Einsatzmöglichkeiten bietet.

Wie sind die Leistungs- und Schalleigenschaften des Ventilators?

Der Ventilator erreicht bei einem Volumenstrom von 5770 m³/h eine maximale Druckerhöhung von 130 Pa. Die aufgenommene Leistung beträgt 405 W bei einer Drehzahl von 1380 1/min. Die Schalleistung liegt bei 77 dB(A), der Schalldruckpegel in 4 Metern Entfernung beträgt 57 dB(A). Die Fördermitteldichte ist mit 1,2 kg/m³ angegeben, was typische Luftbedingungen widerspiegelt.

Welche Schutz- und Isolationsmerkmale besitzt der HWW 450/4?

Das Gerät ist nach Schutzart IP 55 ausgeführt, was einen Schutz gegen Staub und Strahlwasser bietet. Die Isolierklasse B sichert eine zuverlässige elektrische Isolation der Motorwicklungen. Diese Merkmale machen den Ventilator geeignet für anspruchsvolle Umgebungen mit erhöhten Anforderungen an Schutz und Sicherheit.

Technische Daten

• Volumenstrom bei 0 Pa: 5770 m³/h
• Max. Druckerhöhung: 130 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1380 1/min
• Aufgenommene Leistung: 405 W
• Gewicht: 15,5 kg
• Schalleistung: 77 dB(A)
• Schalldruck in 4m: 57 dB(A)
• Spannung: 230 V
• Schutzart: IP 55

Der Helios HWW 450/4 Axial-Hochleistungsventilator bietet eine hohe Förderleistung von 5770 m³/h bei einer aufgenommenen Leistung von 405 W und ist dank seiner robusten Bauweise und drehzahlsteuerbaren Motorsteuerung vielseitig einsetzbar. Die Kombination aus effizientem Laufrad, wartungsfreiem Motor und Schutzart IP 55 macht ihn zu einer zuverlässigen Lösung für anspruchsvolle Lüftungsaufgaben.
