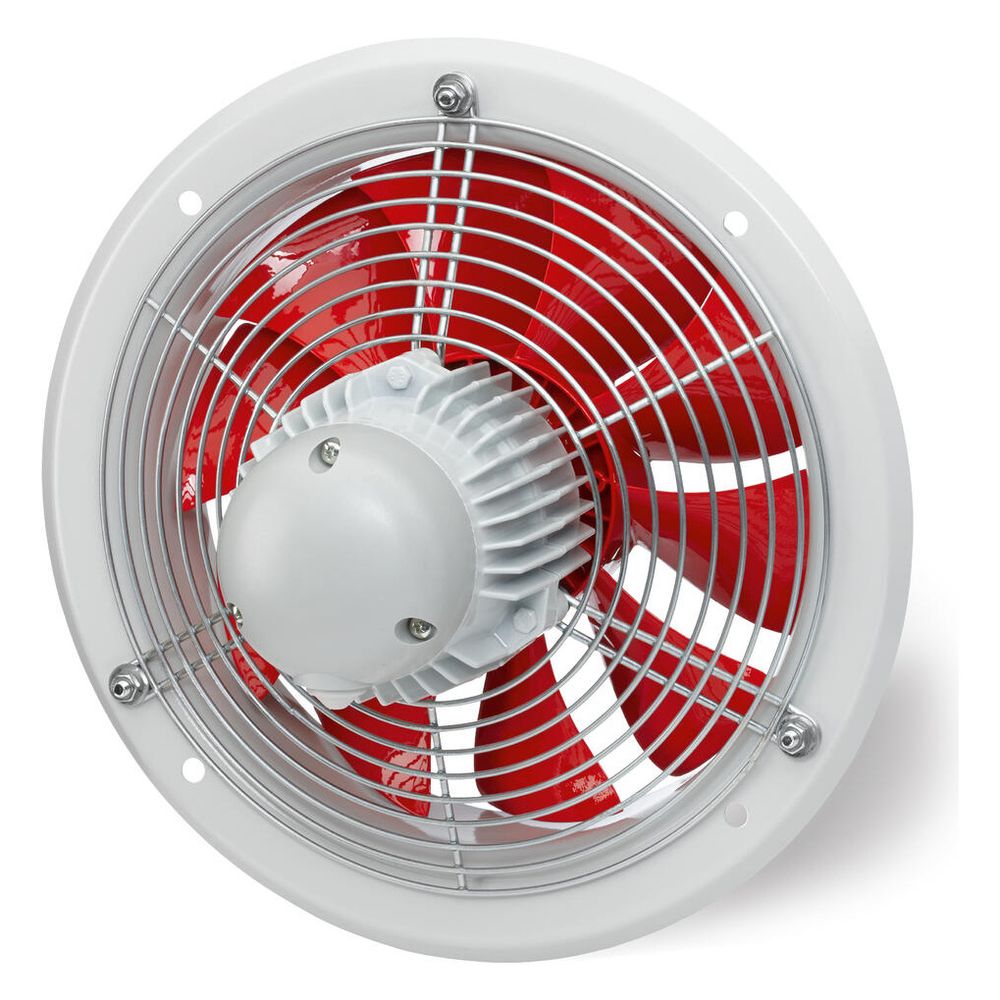

Helios HWW 400/4 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 4010m3/h, 235W

Der Helios HWW 400/4 Axial-Hochleistungsventilator ist ein direkt angetriebenes Gerät, das sich durch seine Drehzahlsteuerbarkeit und hohe Leistung auszeichnet. Mit einem Volumenstrom von 4010 m³/h und einer aufgenommenen Leistung von 0,235 kW ist dieser Ventilator für anspruchsvolle Lüftungsaufgaben konzipiert. Er ist ideal für Anwendungen, bei denen eine effiziente Luftförderung mit geringem Geräuschpegel erforderlich ist.

Wie ist der Helios HWW 400/4 konstruiert?

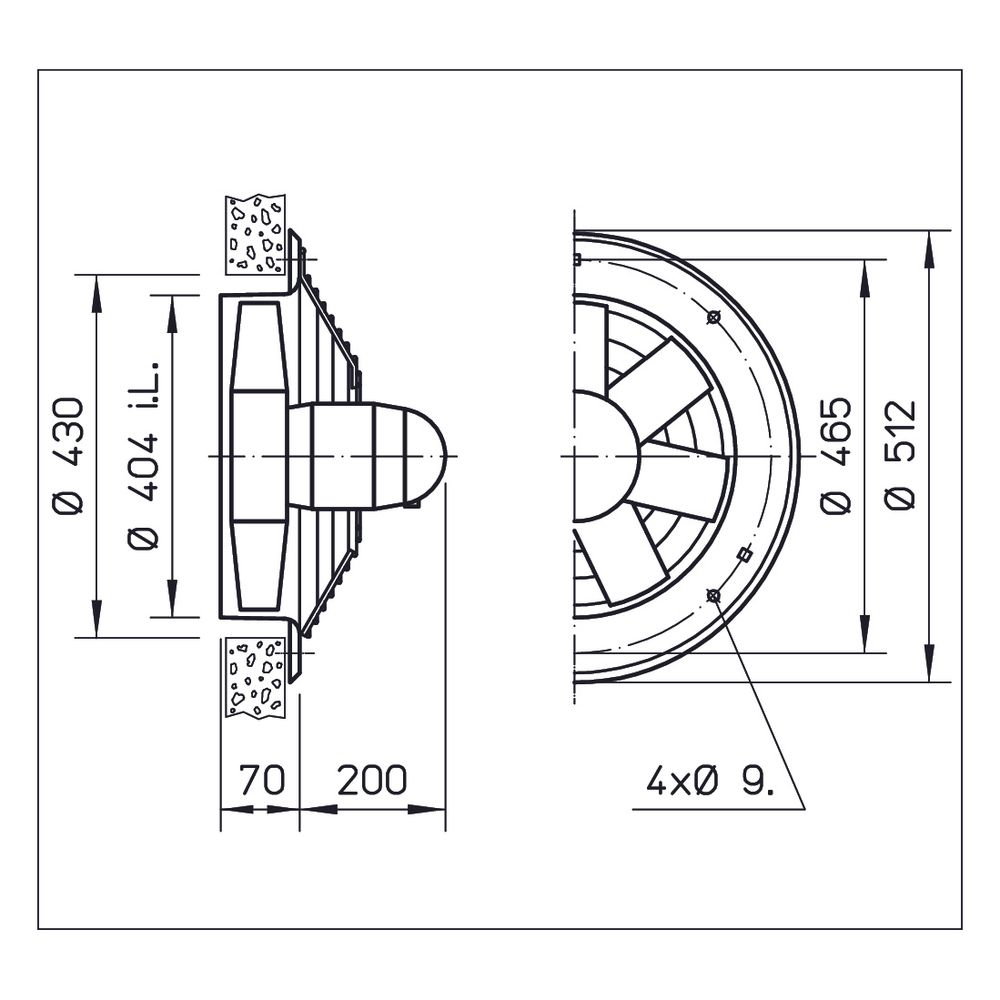

Der Ventilator verfügt über einen Wandeinbauring aus verzinktem Stahlblech, der zweifach lackiert und in Papyrusweiß gehalten ist. Die Einströmdüse ist auf der Saugseite mit einem Schutzgitter ausgestattet. Der Anschlusskasten befindet sich direkt am Motor. Das Laufrad besitzt sieben Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch ermöglichen. Ein vibrationsfreier Lauf wird durch die dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Betriebseigenschaften bietet der Ventilator?

Der Helios HWW 400/4 ist mit einem wartungsfreien Einphasen Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet. In die Wicklung sind Thermokontakte integriert, die den Motor schützen. Die Drehzahl ist durch Spannungsreduzierung steuerbar. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zu einem leisen und langlebigen Betrieb bei. Der Ventilator ist zudem reversierbar, was flexible Einsatzmöglichkeiten ermöglicht.

Welche Leistungsdaten sind für den Betrieb entscheidend?

Der Ventilator erreicht einen Volumenstrom von 4010 m³/h bei 0 Pa und eine maximale Druckerhöhung von 96 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 1350 1/min. Die aufgenommene Leistung liegt bei 0,235 kW. Der Betrieb erfolgt mit 230 Volt und 50 Hz bei einer Stromaufnahme von 1,0 Amp. Die Isolierklasse B und die Schutzart IP 55 kennzeichnen das Gerät.

Wie verhält sich der Ventilator bezüglich der Geräuschentwicklung?

Die Schalleistung des Ventilators beträgt 74 dB(A), während der Schalldruck in 4 Metern Entfernung bei 54 dB(A) liegt. Die dynamische Wuchtung und die geräuscharmen Kugellager tragen zu einem optimierten Betriebsgeräusch bei.

Technische Daten

• Volumenstrom bei 0 Pa: 4010 m³/h
• Max. Druckerhöhung: 96 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1350 1/min
• Aufgenommene Leistung: 0,235 kW
• Gewicht: 13 kg
• Schalleistung: 74 dB(A)
• Schalldruck in 4m: 54 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 55

Der Helios HWW 400/4 Axial-Hochleistungsventilator stellt eine effiziente und zuverlässige Lösung für diverse Lüftungsanforderungen dar. Seine robuste Konstruktion, der hohe Volumenstrom von 4010 m³/h und die Möglichkeit der Drehzahlsteuerung durch Spannungsreduzierung machen ihn zu einem vielseitigen Gerät. Mit einer aufgenommenen Leistung von 0,235 kW und einer Spannung von 230 Volt ist er für den dauerhaften und flexiblen Einsatz konzipiert.
