Helios HRFD 630/4/4 Axial-Hochleistungsventilator 3-PH 400V regelbar, TK, 17000m3/h, 0,9/1,57kW

Der Helios HRFD 630/4/4 Axial-Hochleistungsventilator ist ein direkt angetriebener Ventilator für dreiphasige 400V-Systeme. Er zeichnet sich durch eine zweitourige Stern-Dreieck-Schaltung, eine Luftförderrichtung "B" und einen hohen Volumenstrom von 17000 m³/h aus. Mit einer Leistung von 0,9/1,57 kW ist dieses Modell für anspruchsvolle Lüftungsaufgaben konzipiert, die eine hohe Luftförderleistung bei gleichzeitig niedrigem Betriebsgeräusch erfordern.

Wie ist der HRFD 630/4/4 konstruiert?

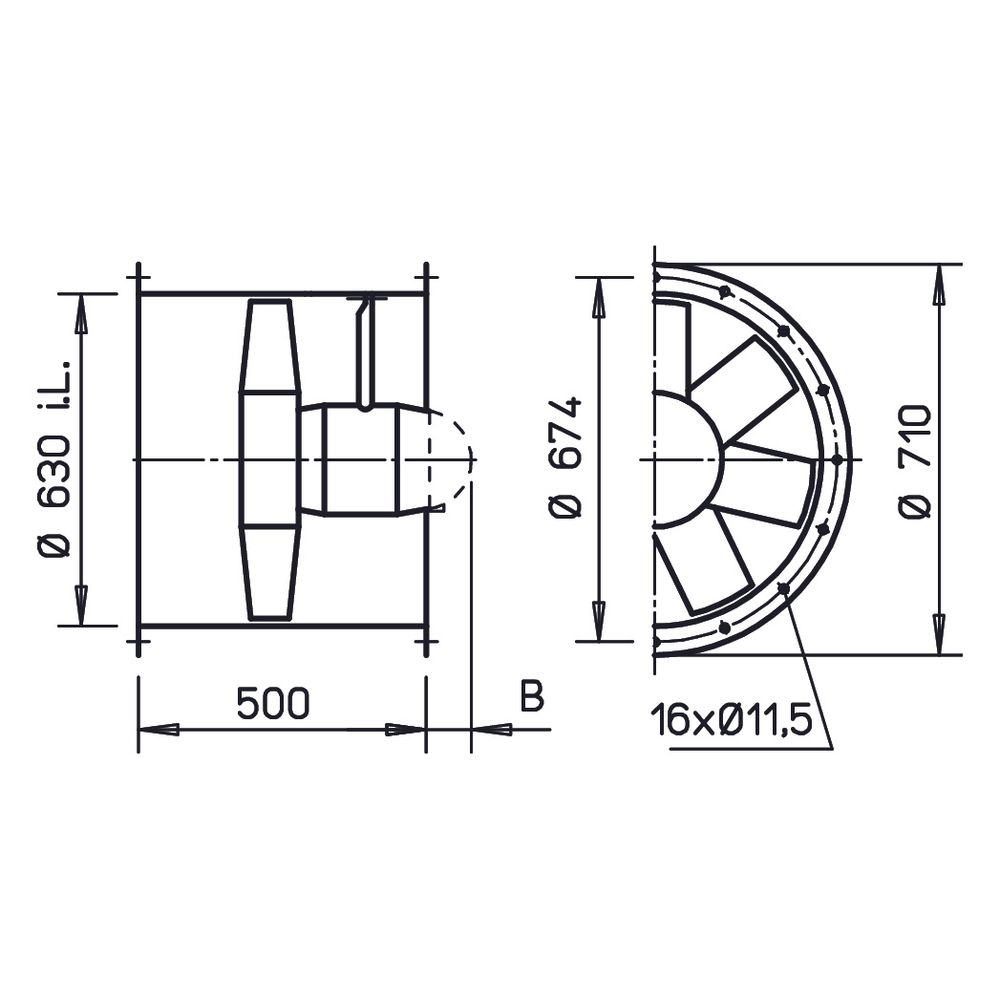

Der Axial-Hochleistungsventilator HRFD 630/4/4 verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die das Laufrad mit sieben Schaufeln aus Thermoplast umschließt. Beidseitige Flansche ermöglichen eine einfache Installation. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motorisierung und Betriebsweise bietet der Ventilator?

Der Ventilator ist mit einem Drehstrom-Kurzschlußläufer-Motor ausgestattet, der zweitourig mit einer Stern-Dreieck-Schaltung arbeitet. Die Bauweise ist geschlossen und wartungsfrei, mit gedichteten, geräuscharmen Kugellagern, die eine Langzeitschmierung bieten. Die Spannung beträgt 400 Volt bei einer Frequenz von 50 Hz, die Isolierklasse ist F und die Schutzart IP 55.

Welche Leistungsdaten zeichnen den HRFD 630/4/4 aus?

Der Axial-Hochleistungsventilator erreicht einen Volumenstrom von 17000 m³/h bei 0 Pa und eine maximale Druckerhöhung von 260 Pa. Die aufgenommene Leistung liegt bei 0,9/1,57 kW, mit einer Stromaufnahme von 2,3/3,8 Ampere. Die Drehzahl beträgt 1170/1390 1/min. Die Fördermitteldichte liegt bei 1.2 kg/m³ und die maximale Fördermitteltemperatur bei 40 °C. Die Schalleistung beträgt 85 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 17000 m³/h
• Max. Druckerhöhung: 260 Pa
• Aufgenommene Leistung: 0,9/1,57 kW
• Drehzahl: 1170/1390 1/min
• Spannung: 400 Volt
• Stromaufnahme: 2,3/3,8 Amp
• Schutzart: IP 55
• Isolierklasse: F
• Gewicht: 35 kg
• Schalleistung: 85 dB(A)

Der Helios HRFD 630/4/4 Axial-Hochleistungsventilator bietet eine robuste und effiziente Lösung für die Lüftungstechnik. Mit seinem hohen Volumenstrom von 17000 m³/h, der zweitourigen Leistung von 0,9/1,57 kW und der Schutzart IP 55 ist er für den zuverlässigen Transport großer Luftmengen in anspruchsvollen Umgebungen ausgelegt.
