Helios HRFW 560/4 Axial-Hochleistungsventilator 1-PH 230V regelbar, TK, 12180m3/h, 890W

Der Helios HRFW 560/4 TK Axial-Hochleistungsventilator ist ein direkt angetriebener Ventilator, der für hohe Luftleistungen konzipiert wurde. Mit einem Volumenstrom von 12.180 m³/h und einer aufgenommenen Leistung von 0,89 kW bei 230 Volt ist dieses Modell für anspruchsvolle Lüftungsaufgaben in industriellen und gewerblichen Lüftungsanlagen geeignet. Die Bauweise mit zylindrischer Rohrhülse und beidseitigen Flanschen ermöglicht eine einfache Integration in bestehende Rohrsysteme und eine zuverlässige, regelbare Luftförderung.

Wie ist der HRFW 560/4 TK konstruiert?

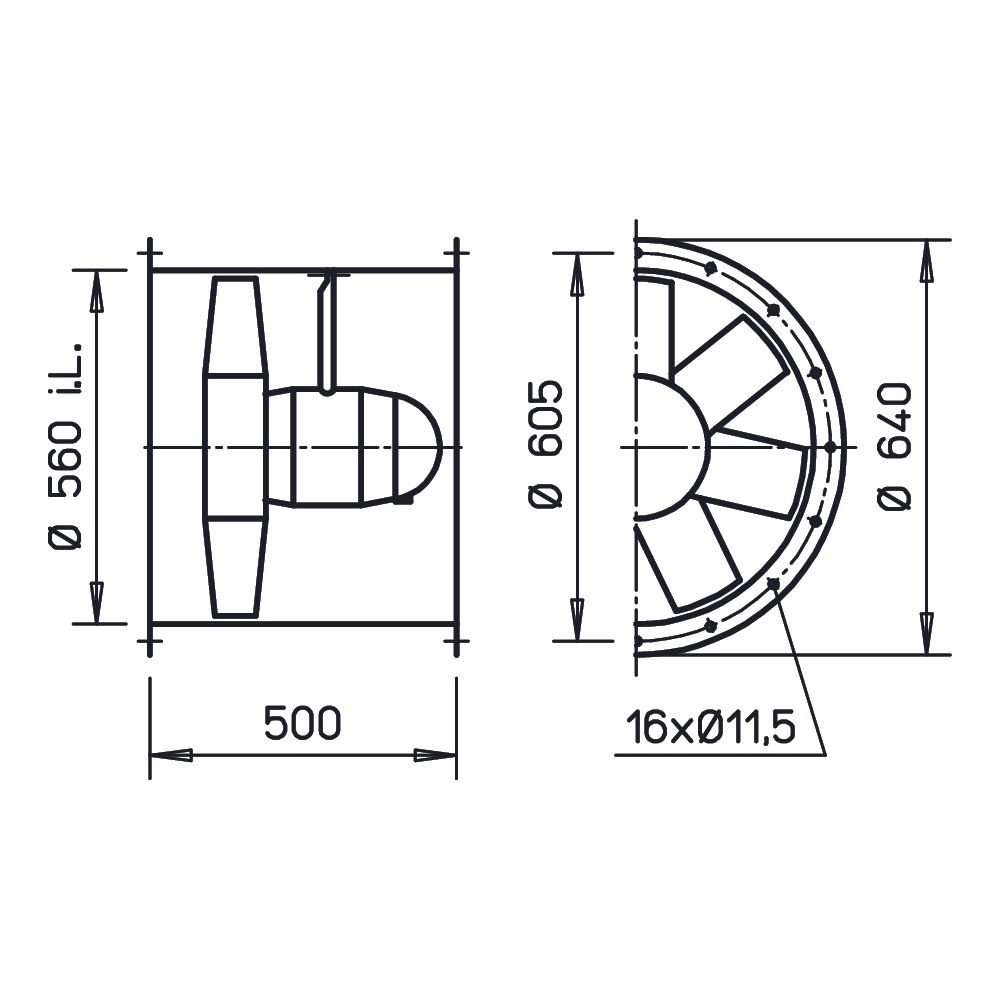

Der Axial-Hochleistungsventilator HRFW 560/4 TK verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die das Laufrad umschließt. Beidseitig angeformte Flansche mit einem Lochbild nach DIN 24155 erleichtern die Montage. Das Laufrad ist mit sieben Schaufeln aus GFK ausgestattet, während die Nabe ebenfalls aus verzinktem Stahlblech gefertigt ist. Eine Besonderheit ist die stufenlos von außen verstellbare Flügelanstellung im Stillstand, die zu einem hohen Wirkungsgrad beiträgt. Die Auswuchtgüte entspricht G 6.3 nach VDI 2060. Ein außenliegender Klemmenkasten ist ebenfalls vorhanden.

Welche Motor- und Regelungseigenschaften bietet der Ventilator?

Der HRFW 560/4 TK ist mit einem einphasigen Wechselstrom-Kondensator-Motor in geschlossener Bauweise ausgestattet. Dieser Motor ist wartungsfrei und besitzt in die Wicklung eingebaute Thermokontakte zum Schutz. Die Drehzahl des Ventilators lässt sich durch Spannungsreduzierung steuern, was eine flexible Anpassung an den jeweiligen Bedarf ermöglicht. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und einem ruhigen Betrieb bei. Der Motor ist zudem reversierbar, was die Luftförderrichtung bei Bedarf ändern kann.

Welche Leistungs- und Betriebsdaten sind relevant?

Der HRFW 560/4 TK erreicht bei einem Volumenstrom von 12.180 m³/h eine maximale Druckerhöhung von 200 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 1.370 1/min bei einer aufgenommenen Leistung von 0,89 kW. Die Stromaufnahme liegt bei 4,15 Ampere bei einer Frequenz von 50 Hz. Die Schalleistung des Ventilators beträgt 82 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 62 dB(A). Das Gewicht des Geräts beträgt 25 kg. Die Schutzart IP 54 und die Isolierklasse B ermöglichen einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen.

Technische Daten

• Volumenstrom bei 0 Pa: 12.180 m³/h
• Max. Druckerhöhung: 200 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1.370 1/min
• Aufgenommene Leistung: 0,89 kW
• Gewicht: 25 kg
• Schalleistung: 82 dB(A)
• Schalldruck in 4m: 62 dB(A)
• Spannung: 230 V
• Schutzart: IP 54

Der Helios HRFW 560/4 TK Axial-Hochleistungsventilator bietet eine robuste Konstruktion und flexible Einsatzmöglichkeiten durch seine regelbare Drehzahl und den reversierbaren Motor. Mit einem Volumenstrom von 12.180 m³/h, einer Leistung von 0,89 kW und der Schutzart IP 54 ist er eine zuverlässige Lösung für effiziente Luftförderung in anspruchsvollen industriellen und gewerblichen Anwendungen.
