Helios AMD 280/4 Axial-Mitteldruckventilator 3-PH, TK, drehzahlsteuerbar, 2000m3/h, 100W, 400V

Der Helios AMD 280/4 Axial-Mitteldruckventilator ist ein leistungsstarker und drehzahlsteuerbarer Ventilator, der für mittlere Druckbereiche konzipiert wurde. Dieser 3-phasige Ventilator arbeitet mit 400 V und einer Frequenz von 50 Hz. Mit einem Volumenstrom von 2000 m³/h und einer aufgenommenen Leistung von 0,100 kW bietet er eine effiziente Lösung für diverse Lüftungsanwendungen.

Wie ist der Ventilator konstruiert?

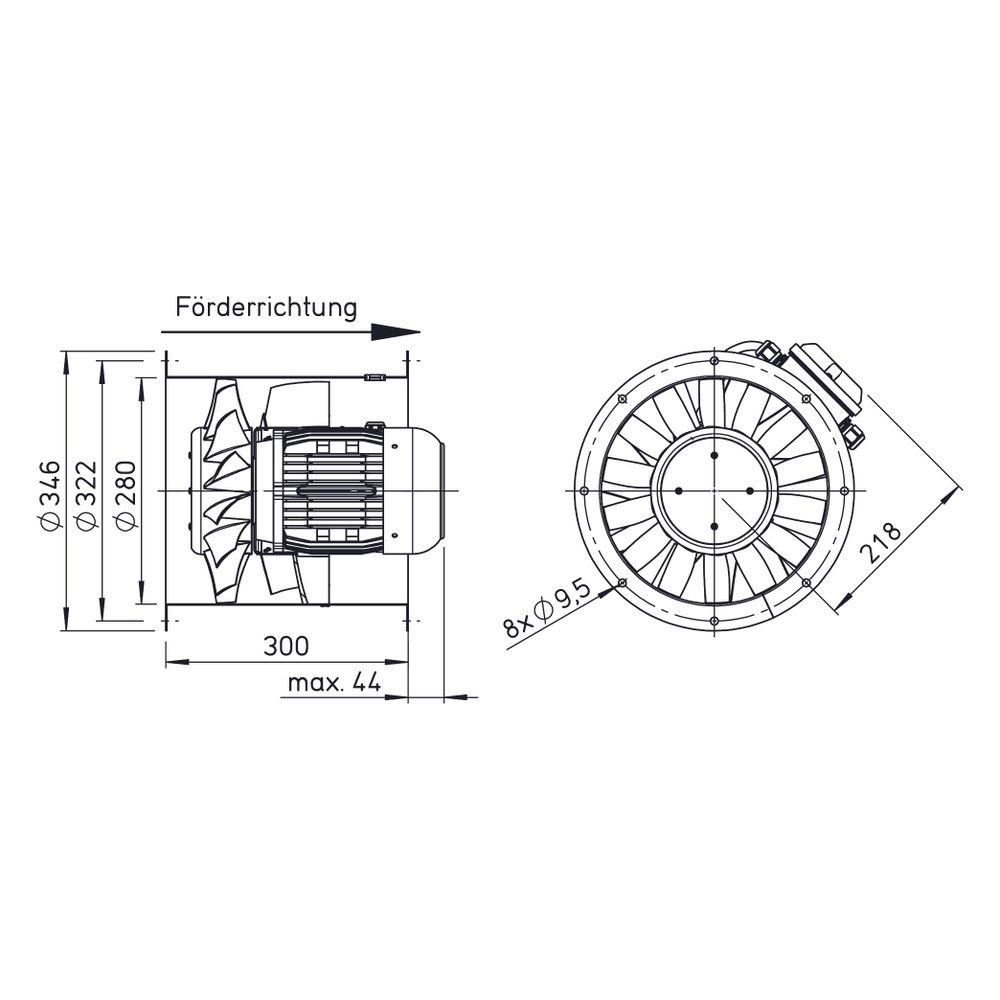

Der AMD 280/4 Mitteldruck-Rohrventilator von Helios Ventilatoren verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech. Diese ist mit beidseitigen Flanschen gemäß DIN 24155 Bl.3 und einem integrierten Nachleitrad ausgestattet. Das Axiallaufrad besteht aus Kunststoff und besitzt 14 räumlich gekrümmte Schaufeln. Eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsfreien Lauf.

Welche Motor- und Antriebstechnik wird verwendet?

Der Ventilator ist mit einem direkt angetriebenen Drehstrom-Kurzschlussläufer-Motor ausgestattet, der durch Spannungsreduzierung drehzahlsteuerbar ist. Weitere Merkmale sind Thermokontakte, eine geschlossene Bauweise und Wartungsfreiheit. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Zuverlässigkeit des Geräts bei und unterstützen einen wartungsfreien Betrieb.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 2000 m³/h bei einer maximalen Druckerhöhung von 100 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt zwischen 40 und 60 °C. Die Drehzahl beträgt 1385 1/min, die aufgenommene Leistung liegt bei 0,100 kW. Die Schutzart IP 54 bietet Schutz gegen Staub und Spritzwasser, während die Isolierklasse B den Anforderungen für Elektromotoren entspricht.

Wie sind die Schallwerte und der Geräuschpegel?

Die Schalleistung des Ventilators beträgt 64 dB(A). Der Schalldruckpegel in 4 Metern Entfernung liegt bei 44 dB(A). Diese Werte ermöglichen eine Einschätzung der Geräuschentwicklung im Einsatzumfeld.

Technische Daten

• Volumenstrom bei 0 Pa: 2000 m³/h
• Max. Druckerhöhung: 100 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40 bis 60 °C
• Drehzahl: 1385 1/min
• Aufgenommene Leistung: 0,100 kW
• Gewicht: 10,5 kg
• Schalleistung: 64 dB(A)
• Schalldruck in 4 m: 44 dB(A)
• Spannung: 400 V

Der Helios AMD 280/4 Axial-Mitteldruckventilator überzeugt durch seine drehzahlsteuerbare Motorentechnik, die robuste Bauweise aus verzinktem Stahlblech und den vibrationsarmen Lauf. Mit einem Volumenstrom von 2000 m³/h und einer aufgenommenen Leistung von 0,100 kW ist er eine zuverlässige und effiziente Lösung für mitteldruckseitige Lüftungsaufgaben.
