Helios AMW 225/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 965m3/h, 55W, 230V

Der Helios AMW 225/4 Axial-Mitteldruckventilator ist ein drehzahlsteuerbares 1-Phasen-Gerät, das sich durch seine robuste Bauweise und eine Förderleistung von bis zu 965 m³/h auszeichnet. Er ist für den Einsatz in Lüftungs- und Klimaanlagen konzipiert, bei denen eine zuverlässige Luftförderung bei mittlerem Druck erforderlich ist. Die zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitigen Flanschen ermöglicht eine einfache Integration in Rohrsysteme.

Wie ist der AMW 225/4 konstruiert?

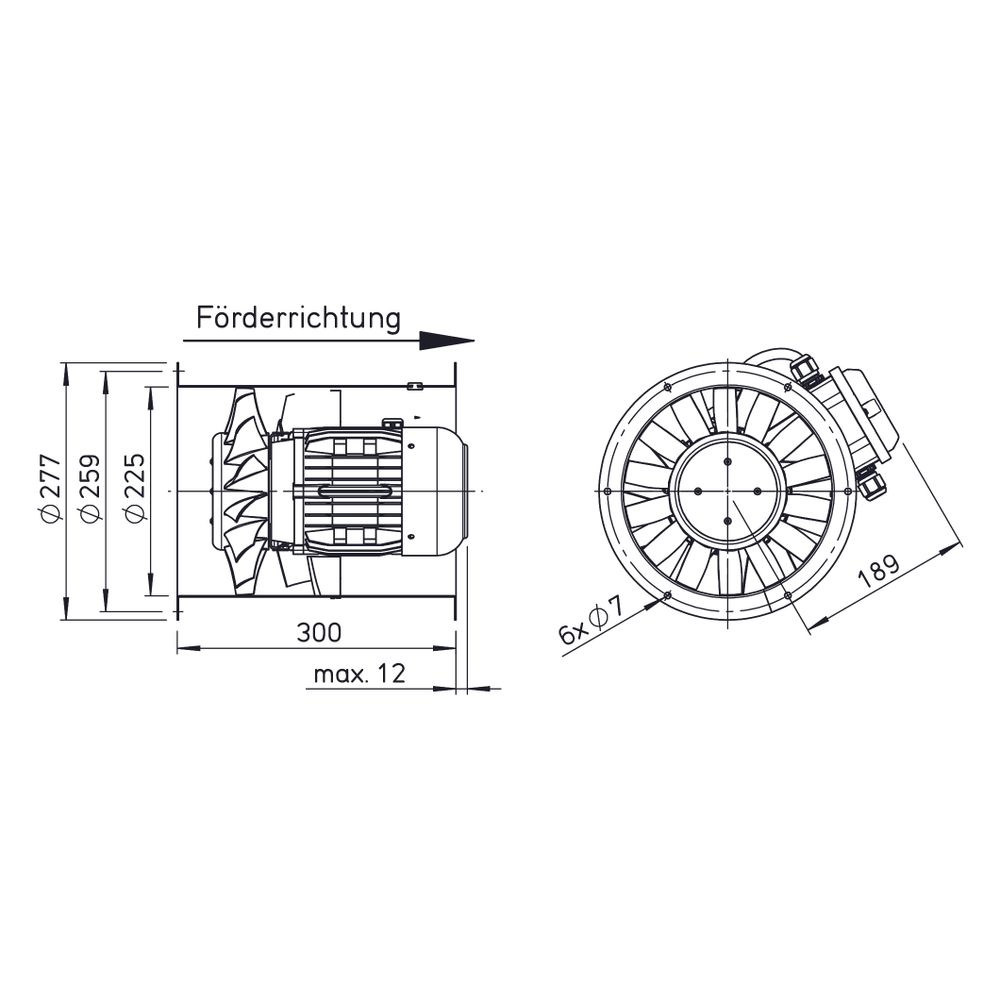

Der Ventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitig angeformten Flanschen, deren Lochbild nach DIN 24155 Blatt 3 gestaltet ist. Ein integriertes Nachleitrad optimiert die Strömungseigenschaften. Das Axiallaufrad besteht aus Kunststoff und besitzt 14 räumlich gekrümmte Schaufeln, die für einen vibrationsarmen Betrieb sorgen. Die dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 stellt einen vibrationsfreien Lauf sicher.

Welche Motor- und Steuerungseigenschaften bietet der Ventilator?

Der AMW 225/4 ist mit einem wartungsfreien Einphasen-Wechselstrom-Kondensatormotor in geschlossener Bauweise ausgestattet. Die Wicklung enthält integrierte Thermokontakte zum Schutz vor Überhitzung. Die Drehzahlregelung erfolgt durch Spannungsreduzierung, wodurch die Luftfördermenge flexibel angepasst werden kann. Die geräuscharmen, gedichteten Kugellager sind mit Langzeitschmierung versehen und nicht reversierbar.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der Ventilator erreicht einen Volumenstrom von 965 m³/h bei einem Druck von 0 Pa und kann eine maximale Druckerhöhung von 50 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³. Die zulässige Fördermitteltemperatur liegt bei 40 °C im Dauerbetrieb und bis zu 60 °C kurzzeitig. Die Drehzahl beträgt 1425 Umdrehungen pro Minute, bei einer Leistungsaufnahme von 0,055 kW (55 Watt). Die Schalleistung beträgt 58 dB(A) und der Schalldruck in 4 m Entfernung liegt bei 38 dB(A). Die Schutzart IP 54 ermöglicht einen Schutz gegen Staub und Spritzwasser.

Technische Daten

• Volumenstrom bei 0 Pa: 965 m³/h
• Max. Druckerhöhung: 50 Pa
• Fördermitteltemperatur: 40/60 °C
• Drehzahl: 1425 1/min
• Aufgenommene Leistung: 0,055 kW
• Gewicht: 8,7 kg
• Schalleistung: 58 dB(A)
• Schalldruck in 4m: 38 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,3 A
• Schutzart: IP 54

Der Helios AMW 225/4 Axial-Mitteldruckventilator bietet eine zuverlässige und anpassungsfähige Lösung für Lüftungsaufgaben. Seine robuste Bauweise aus verzinktem Stahlblech, der wartungsfreie Einphasen-Wechselstrom-Kondensator-Motor und die Möglichkeit zur Drehzahlsteuerung durch Spannungsreduzierung ermöglichen einen effizienten Betrieb. Mit einem Volumenstrom von 965 m³/h und einer aufgenommenen Leistung von 0,055 kW ist er eine leistungsstarke Komponente für professionelle Anwendungen.
