Helios RDD EC 630 Radial-Dachventilator horizontal, 3-PH 400V, 17750m3/h, 2,9kW, EC-Motor

Der Helios RDD EC 630 Radial-Dachventilator ist ein horizontal ausblasendes Gerät mit einem energiesparenden EC-Außenläufermotor. Er ist für den Einsatz in dreiphasigen 400V-Systemen konzipiert und bietet einen Volumenstrom von bis zu 17.750 m³/h bei einer Leistung von 2,9 kW. Dieser Ventilator eignet sich ideal für gewerbliche und industrielle Lüftungsanlagen, die eine effiziente Luftförderung bei moderaten Temperaturen bis 50 °C erfordern.

Wie ist der Helios RDD EC 630 konstruiert?

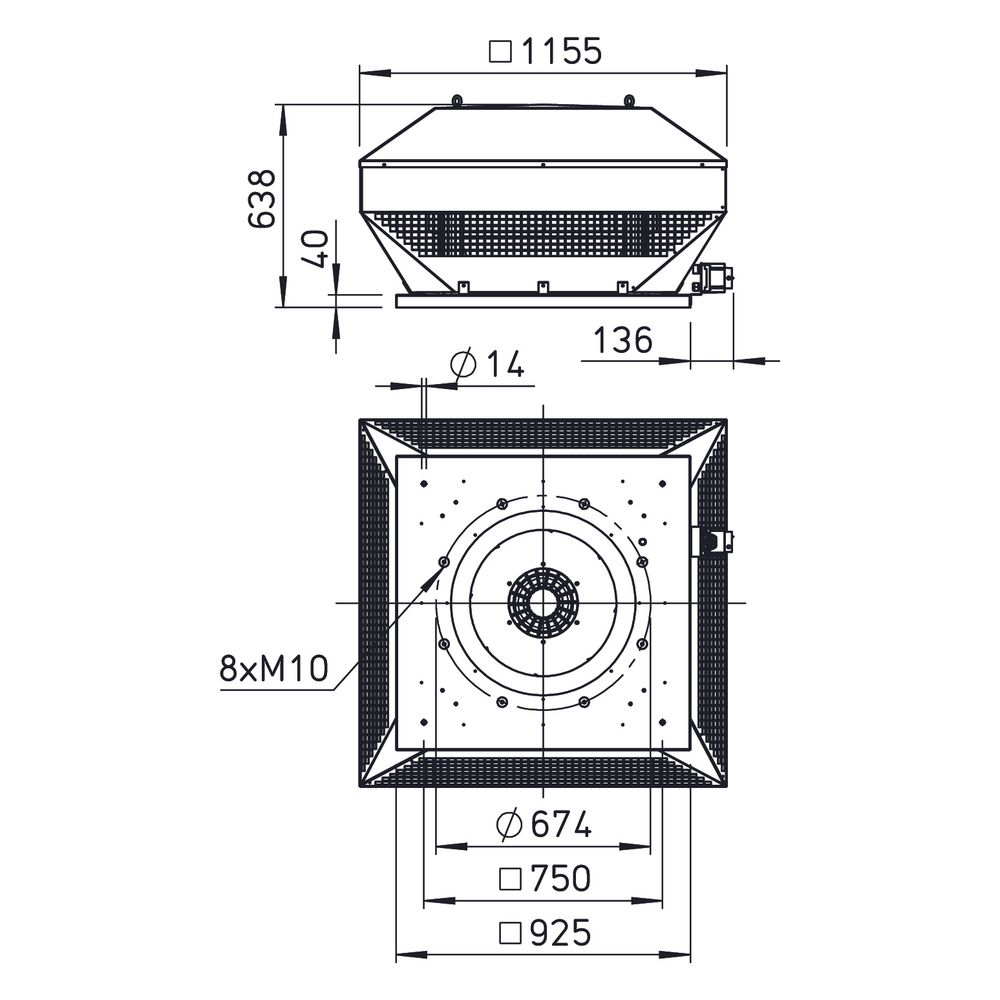

Der RDD EC 630 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben ausgestattet, um saugseitiges Zubehör gemäß DIN 24155, Bl. 3 zu befestigen. Ein Schutzgitter an der Ausblasseite entspricht DIN EN ISO 13857.

Welche Leistung bietet das Laufrad und der Motor?

Ein neu entwickeltes Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff sorgt für eine effiziente Luftförderung und ist dynamisch nach DIN ISO 1940-1 gewuchtet. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart (IP 54) ausgeführt und bietet höchste Wirkungsgrade. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und ist wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie erfolgt die Steuerung und der elektrische Anschluss?

Der außenliegende Klemmenkasten mit Revisionsschalter ist in Schutzart IP 65 ausgeführt, was eine sichere Installation und Wartung unterstützt. Die Drehzahl kann stufenlos über ein Potentiometer oder ein Universal-Regelsystem geregelt werden, was eine flexible Anpassung an unterschiedliche Lüftungsanforderungen ermöglicht. Der Ventilator ist für den Betrieb an einem 3-Phasen-Netz mit 400 Volt und 50 Hz ausgelegt, bei einer Stromaufnahme von 4,3 Ampere und Isolierklasse F.

Welche Geräuschwerte sind zu erwarten?

Die Schalleistung des Ventilators beträgt 80 dB(A), der Schalldruckpegel in 4 Metern Entfernung liegt bei 67 dB(A). Diese Werte sind typisch für leistungsstarke Radial-Dachventilatoren und sollten bei der Planung von Lüftungsanlagen berücksichtigt werden.

Technische Daten

• Volumenstrom bei 0 Pa: 17750 m³/h
• Max. Druckerhöhung: 640 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 940 1/min
• Aufgenommene Leistung: 2,90 kW
• Gewicht: 87 kg
• Schalleistung: 80 dB(A)
• Schalldruck in 4 m: 67 dB(A)
• Spannung: 400 V
• Schutzart: IP 54

Der Helios RDD EC 630 Radial-Dachventilator stellt eine leistungsstarke und energieeffiziente Lösung für die Dachentlüftung dar. Mit einem Volumenstrom von 17.750 m³/h und einer aufgenommenen Leistung von 2,9 kW sorgt der Ventilator für eine effektive Luftförderung. Der robuste Aufbau aus seewasserbeständigem Aluminium und der wartungsfreie EC-Motor ermöglichen einen zuverlässigen und langlebigen Betrieb.
