Helios MBD EC 315 A Megabox mit EC-Motor 3-PH 400V regelbar, 720W, DN 355, 3400m3/h

Der Helios MBD EC 315 A Megabox ist ein geräuschgekapselter EC-Radialventilator mit einem regelbaren 3-Phasen-EC-Motor (380-480V, 50/60Hz). Er bietet einen Volumenstrom von 3400 m³/h und eine abgenommene Leistung von 0,72 kW. Das doppelwandige, schallisolierte Gehäuse aus verzinktem Stahlblech macht ihn zu einer effizienten und leisen Lösung für vielfältige Anwendungen in der Lufttechnik, insbesondere in industriellen und gewerblichen Lüftungssystemen.

Welche Konstruktionsmerkmale zeichnen die Megabox aus?

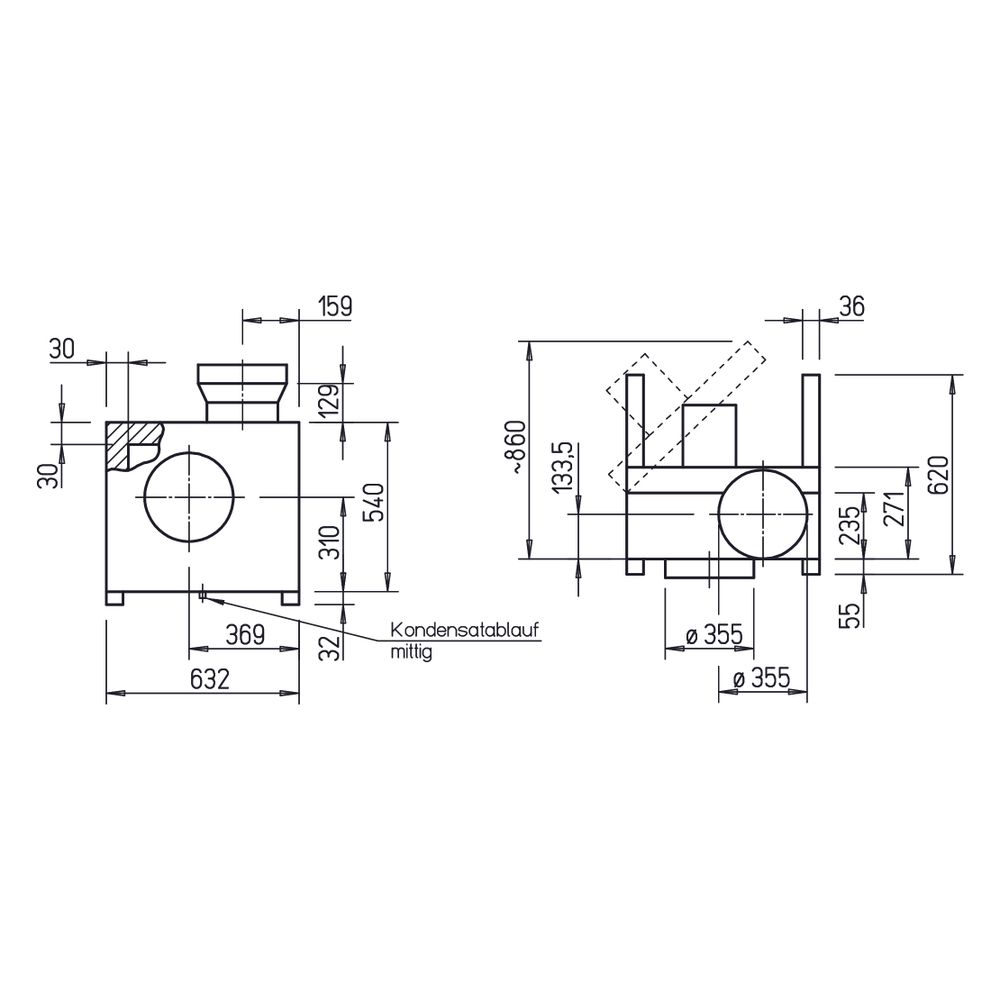

Die MBD EC 315 A Megabox verfügt über ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das durch eine 30 mm starke Mineralwoll-Dämmstoff-Platte schallisoliert ist. Saug- und druckseitige Rohranschlussstutzen sind mit Gummilippendichtungen versehen und auf Normdurchmesser DN 355 abgestimmt. Eine voll ausschwenkbare Ventilatortür ermöglicht eine einfache Inspektion und Reinigung. Serienmäßig ist ein Kondensatablauf mit Tropfschutz bei geöffneter Tür integriert.

Welche Vorteile bietet der integrierte EC-Motor?

Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor in Schutzart IP54 treibt ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium an, das direkt auf der Motorwelle aufgesetzt ist. Der Motor liegt außerhalb des Luftstroms, was die Lebensdauer erhöht. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für automatische Drehzahl- und Leistungsanpassung bei Überschreitung der maximal zulässigen Temperaturen. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert.

Wie erfolgt die Drehzahlsteuerung und Installation?

Die stufenlose Drehzahlsteuerung der Megabox ist über ein Potentiometer oder ein Universal-Regelsystem möglich. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP55), der außen am Motor angebracht ist. Für eine stabile Montage sind Montageschienen mit vier Schwingungsdämpfern im Lieferumfang enthalten, die einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sicherstellen.

Technische Daten

• Volumenstrom bei 0 Pa: 3400 m³/h
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 120 °C
• Drehzahl: 2400 1/min
• Abgenommene Leistung: 0,72 kW
• Gewicht: 44 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 1m: 59 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 1,3 Ampere
• Schutzart: IP 55

Die Helios MBD EC 315 A Megabox überzeugt durch ihre robuste Bauweise, den energiesparenden EC-Motor und die schallgedämmte Ausführung. Mit einem Volumenstrom von 3400 m³/h und einer abgenommenen Leistung von 0,72 kW bietet der geräuschgekapselte EC-Radialventilator eine hohe Leistung bei gleichzeitig niedrigem Geräuschpegel. Die integrierte Temperaturüberwachung des 3-Phasen-EC-Motors stellt einen sicheren und langlebigen Betrieb sicher.

Lieferumfang

• 1x Helios MBD EC 315 A Megabox
• 1x Montageschienen
• 4x Schwingungsdämpfer
