Helios MBD EC 355 A Megabox mit EC-Motor 3-PH 400V regelbar, 1,45kW, DN 355, 5000m3/h

Der Helios MBD EC 355 A Megabox ist ein geräuschgekapselter EC-Radial-Ventilator mit einem drehzahlregelbaren 3-Phasen-EC-Motor. Er ist für Rohranschlüsse mit einem Durchmesser von DN 355 konzipiert und liefert einen Volumenstrom von 5000 m³/h bei 0 Pa sowie eine maximale Druckerhöhung von 1250 Pa. Mit einer aufgenommenen Leistung von 1,45 kW eignet sich dieses Gerät für anspruchsvolle Lüftungsanwendungen, bei denen ein leiser und effizienter Betrieb gefordert ist.

Wie ist der Helios MBD EC 355 A Megabox konstruiert?

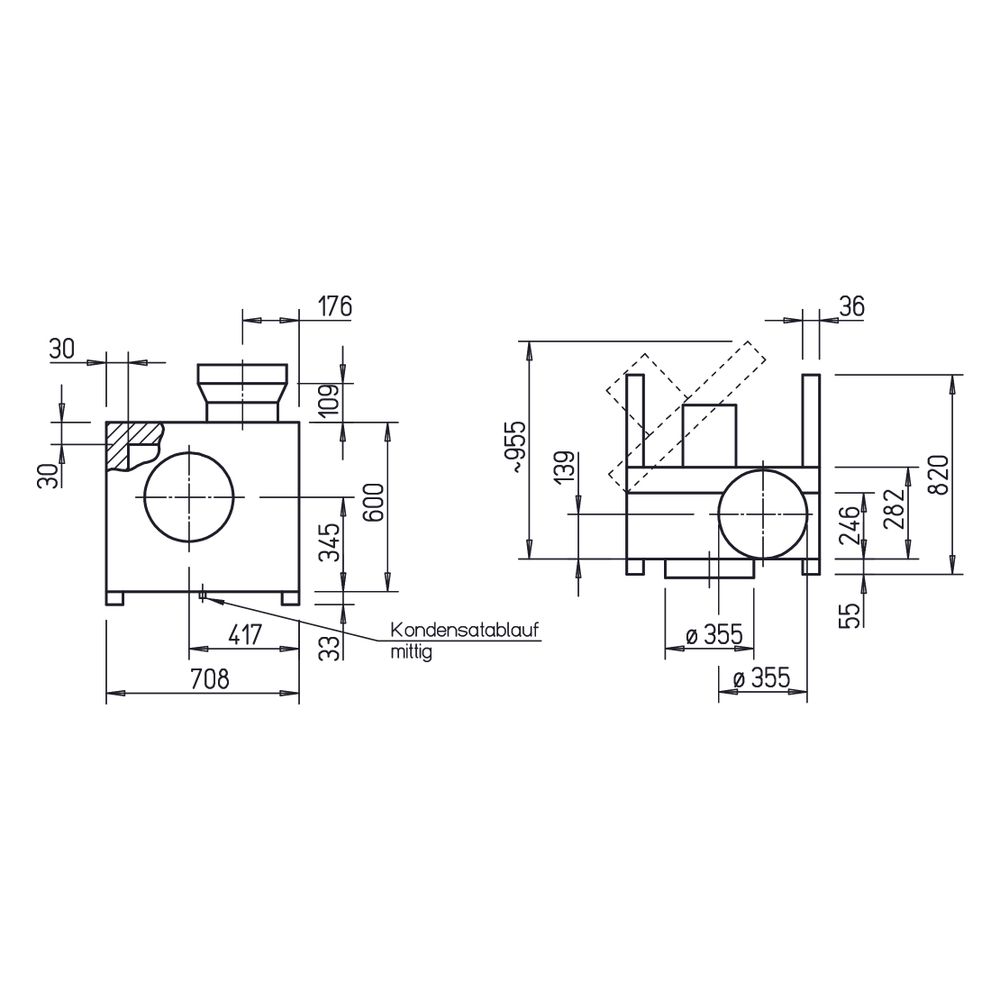

Der Ventilator verfügt über ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das durch 30 mm starke Mineralwoll-Dämmstoffplatten schallisoliert ist. Saug- und druckseitige Rohranschlussstutzen sind mit Gummilippendichtungen versehen und auf den Norm-Durchmesser DN 355 abgestimmt. Eine voll ausschwenkbare Ventilatortür erleichtert Inspektion und Reinigung. Stabile Montageschienen mit vier Schwingungsdämpfern sind für eine vibrationsarme Installation enthalten. Das Gerät ist serienmäßig mit einem Kondensatablauf und einem Tropfschutz bei geöffneter Tür ausgestattet.

Welche Motor- und Laufradeigenschaften bietet der Ventilator?

Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP55. Dieser Motor ist außerhalb des Luftstroms positioniert, um die Geräuschentwicklung zu minimieren. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium ist direkt auf der Motorwelle aufgesetzt und sorgt für einen guten Wirkungsgrad sowie ein niedriges Geräusch. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 erreicht. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert.

Wie lässt sich die Drehzahl des Helios MBD EC 355 A Megabox steuern?

Der EC-Motor ist mit einer integrierten elektronischen Temperaturüberwachung für Motor und Elektronik ausgestattet. Bei Überschreitung der maximal zulässigen Temperaturen erfolgt eine automatische Drehzahl- und Leistungsanpassung. Eine stufenlose Drehzahlsteuerung ist mittels Potentiometer oder eines Universal-Regelsystems möglich. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP55, der außen am Motor angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 5000 m³/h
• Max. Druckerhöhung: 1250 Pa
• Fördermitteldichte: 1,2 kg/m³
• Drehzahl: 2500 1/min
• Aufgenommene Leistung: 1,45 kW
• Gewicht: 56 kg
• Schalldruckpegel in 4 m: 66 dB(A)
• Spannung: 400 V
• Stromaufnahme: 2,20 A
• Schutzart: IP55

Der Helios MBD EC 355 A Megabox kombiniert hohe Leistung mit einem effizienten und geräuscharmen Betrieb. Mit einer aufgenommenen Leistung von 1,45 kW und einem Volumenstrom von 5000 m³/h bei 0 Pa ermöglicht der drehzahlsteuerbare EC-Motor eine flexible und bedarfsgerechte Anpassung an verschiedene Lüftungsanforderungen. Die robuste Bauweise und die integrierten Schutzfunktionen tragen zur Zuverlässigkeit und Langlebigkeit des Ventilators bei.

Lieferumfang

• 1x Helios MBD EC 355 A Megabox
• 1x Montageschienen mit vier Schwingungsdämpfern
