Helios MBD 200/4 EX Megabox, 3 PH, Anschluss DN 200, 1840m3/h, 550W, 400V

Der Helios MBD 200/4 EX Megabox ist ein geräuschgekapselter Radial-Ventilator für den Einsatz in explosionsgefährdeten Bereichen. Dieses 3-Phasen-Gerät mit einem Anschlussdurchmesser von DN 200 bietet einen Volumenstrom von 1840 m³/h und eine Leistung von 550 W bei 400 V. Die Ex-Ausführung entspricht den ATEX-Vorgaben II 2G c IIB T3 Gb und ist somit für anspruchsvolle Lüftungsaufgaben in Industrie und Gewerbe geeignet.

Welche Konstruktionsmerkmale zeichnen den Helios MBD 200/4 EX Megabox aus?

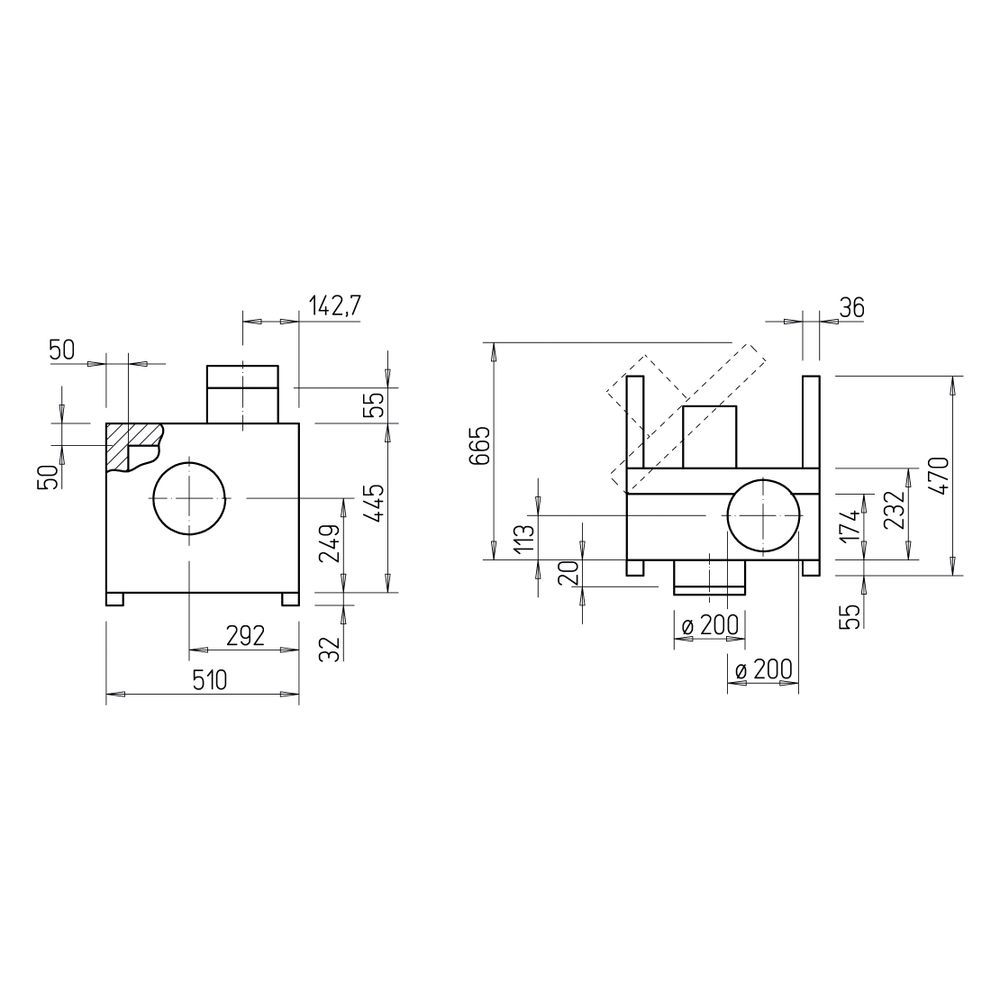

Der Helios MBD 200/4 EX Megabox besitzt ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das mit 50 mm starken Mineralwoll-Dämmstoffplatten schallisoliert ist. Saug- und druckseitige Rohranschlussstutzen sind mit Gummilippendichtungen ausgestattet. Die Ventilatortür ist für Inspektion und Reinigung voll ausschwenkbar. Stabile Montageschienen mit vier Schwingungsdämpfern sind integriert und tragen zu einem vibrationsarmen Betrieb bei.

Wie ist die Motor- und Laufradeinheit konzipiert?

Die ausschwenkbare Motor-Laufradeinheit ermöglicht eine einfache Wartung und Reinigung. Der Drehstrom-Kurzschlussläufer-Motor ist außerhalb des Luftstroms angeordnet, in geschlossener Bauweise ausgeführt, wartungsfrei und mit gedichteten, geräuscharmen Kugellagern mit Langzeitschmierung ausgestattet. Das Hochleistungs-Radial-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech ist dynamisch nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 gewuchtet, was einen vibrationsfreien Lauf ermöglicht.

Welche technischen Eigenschaften und Sicherheitsmerkmale bietet der Ventilator?

Der Helios MBD 200/4 EX Megabox erreicht einen Volumenstrom von 1840 m³/h bei einer maximalen Druckerhöhung von 350 Pa. Die Drehzahl beträgt 1400 1/min, die abgegebene Leistung 0,55 kW. Die Stromaufnahme liegt bei 1,51 Ampere bei einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die EX-Ausführung entspricht den ATEX-Vorgaben II 2G c IIB T3 Gb, was die Eignung für Gasatmosphären der Gruppe IIB mit Temperaturklasse T3 in explosionsgefährdeten Bereichen bestätigt. Die Schutzart IP 55 und die Isolierklasse F tragen zur Robustheit und Sicherheit des Gerätes bei. Der Ventilator ist für Fördermitteltemperaturen bis 40 °C und Temperaturklassen von T1 bis T4 ausgelegt. Die Schalleistung beträgt 78 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 58 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 1840 m³/h
• Max. Druckerhöhung: 350 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1400 1/min
• Abgegebene Leistung: 0,55 kW
• Gewicht: 25 kg
• Schalleistung: 78 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 1,51 Amp
• Schutzart: IP 55

Der Helios MBD 200/4 EX Megabox stellt eine robuste und schallgedämmte Lösung für die Lüftung in explosionsgefährdeten Bereichen dar. Mit einer Leistung von 550 W und einem Volumenstrom von 1840 m³/h erfüllt dieser Radial-Ventilator hohe Anforderungen an Sicherheit und Effizienz. Die ATEX-Konformität, die wartungsfreundliche Konstruktion und der vibrationsarme Betrieb unterstützen eine zuverlässige Funktion im industriellen Umfeld.
