Helios MBD 180/4 EX Megabox, 3 PH, Anschluss DN 200, 1400m3/h, 370W, 400V

Der Helios MBD 180/4 EX Megabox ist ein geräuschgekapselter Radial-Ventilator mit einem Anschluss-Durchmesser von DN 200. Er ist speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert und entspricht den ATEX-Richtlinien (II 2G Ex h IIB T3 Gb). Mit einem Volumenstrom von 1400 m³/h und einer abgegebenen Leistung von 0,37 kW bietet dieser 3-Phasen-Ventilator eine effiziente und sichere Luftförderung.

Wie ist der Helios MBD 180/4 EX Megabox konstruiert?

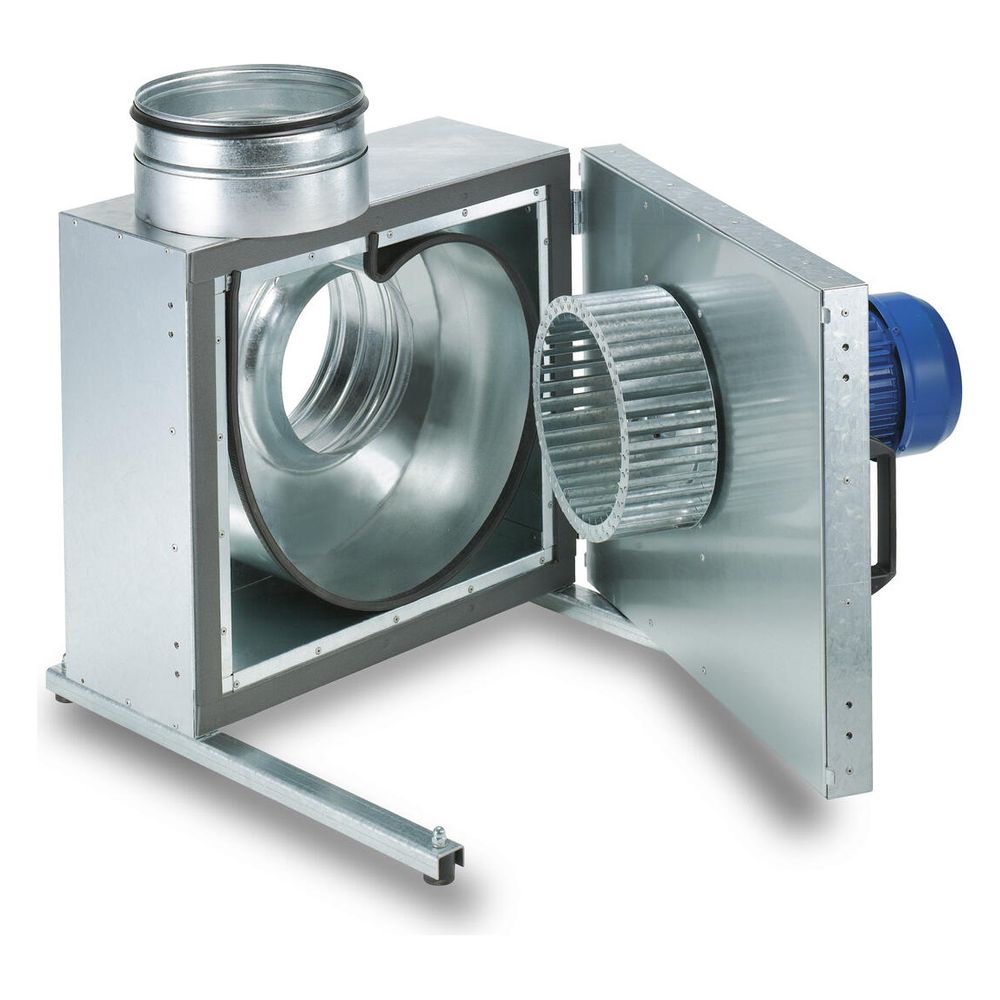

Der MBD 180/4 EX Megabox verfügt über ein doppelwandiges Gehäuse aus verzinktem Stahlblech, das durch eine 50 mm starke Mineralwoll-Dämmung schallisoliert ist. Dies trägt zur Geräuschkapselung bei und sorgt für einen leisen Betrieb. Die saug- und druckseitigen Rohranschlussstutzen sind mit Gummilippendichtungen ausgestattet, was eine sichere und dichte Verbindung ermöglicht. Eine voll ausschwenkbare Ventilatortür erleichtert Inspektion und Reinigung. Stabile Montageschienen mit vier Schwingungsdämpfern sind im Lieferumfang enthalten, um Vibrationen zu minimieren und eine stabile Installation zu ermöglichen.

Welche Motor- und Laufradeigenschaften besitzt der Ventilator?

Der Ventilator ist mit einem außerhalb des Luftstroms liegenden, wartungsfreien Drehstrom-Kurzschlussläufer-Motor ausgestattet, der in geschlossener Bauweise gefertigt ist. Er verfügt über geräuscharme, gedichtete Kugellager mit Langzeitschmierung. Das Hochleistungs-Radial-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech ist dynamisch nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 gewuchtet, was einen vibrationsarmen Lauf sicherstellt.

Welche technischen Leistungsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 1400 m³/h bei 0 Pa und eine maximale Druckerhöhung von 275 Pa. Die Fördermitteltemperatur kann bis zu 40 °C betragen. Die Drehzahl liegt bei 1420 1/min, die abgegebene Leistung bei 0,37 kW. Das Gerät arbeitet mit einer Spannung von 400 Volt und einer Frequenz von 50 Hz, bei einer Stromaufnahme von 1,14 Ampere. Die Schutzart ist IP 55 und die Isolierklasse F.

Welche Sicherheits- und Explosionsschutzmerkmale bietet der MBD 180/4 EX Megabox?

Die Ex-Ausführung des Ventilators entspricht den ATEX-Richtlinien und ist für den Einsatz in explosionsgefährdeten Bereichen der Kategorie II 2G klassifiziert. Die spezifische Kennzeichnung Ex h IIB T3 Gb ermöglicht den sicheren Betrieb in Gasatmosphären mit Temperaturklassen von T1 bis T4. Die Konstruktion und die verwendeten Materialien sind auf die hohen Anforderungen des Explosionsschutzes abgestimmt.

Technische Daten

• Anschluss-Durchmesser: DN 200
• Volumenstrom bei 0 Pa: 1400 m³/h
• Max. Druckerhöhung: 275 Pa
• Fördermitteltemperatur: 40 °C
• Abgegebene Leistung: 0,37 kW
• Spannung: 400 Volt
• Schutzart: IP 55
• Explosionsschutz: II 2G Ex h IIB T3 Gb
• Temperaturklasse: T1 bis T4
• Gewicht: 25 kg

Der Helios MBD 180/4 EX Megabox ist eine zuverlässige und sichere Lösung für anspruchsvolle Lüftungsaufgaben in explosionsgefährdeten Bereichen. Seine robuste, schallgedämmte Bauweise und die ATEX-konforme Ausführung ermöglichen einen effizienten und sicheren Betrieb. Mit einem Volumenstrom von 1400 m³/h und einer abgegebenen Leistung von 0,37 kW bietet dieser Radial-Ventilator hohe Performance bei gleichzeitig geringer Geräuschentwicklung und einem Anschluss-Durchmesser von DN 200.

Lieferumfang

• 1x Helios MBD 180/4 EX Megabox
• 1x Montageschienen
• 4x Schwingungsdämpfer
