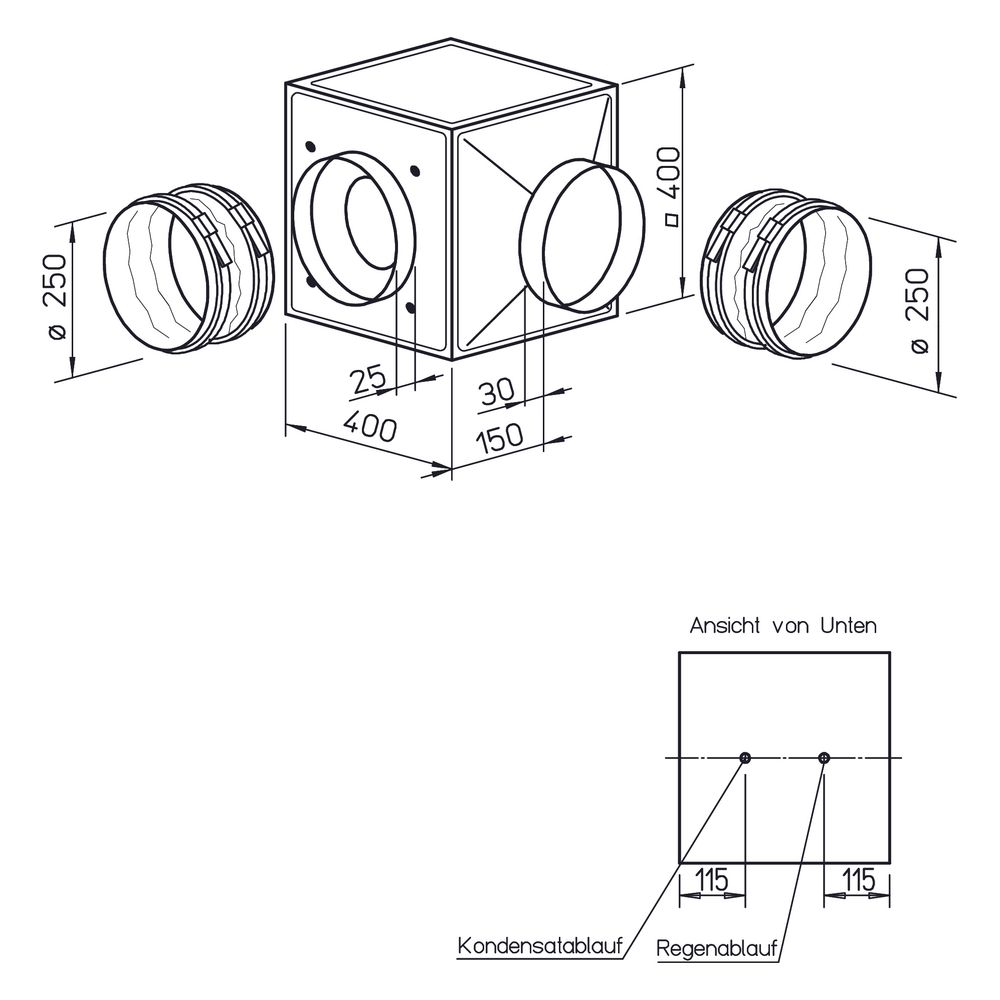

Helios GBW EC 250 T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 250, 1-PH 230V regelbar, 2340m3/h, 270W

Die Helios GBW EC 250 T120 Gigabox EC ist eine energiesparende, kubische Lüftungsbox von Helios Ventilatoren, die für Fördermitteltemperaturen bis 120 °C geeignet ist. Sie zeichnet sich durch ihre flexiblen Einsatzmöglichkeiten und eine effektive Körperschallminimierung aus. Mit einem Volumenstrom von 2340 m³/h und einer aufgenommenen Leistung von 0,27 kW ist sie ideal für anspruchsvolle Anwendungen in gewerblichen Küchen und der Prozesstechnik.

Wie ist die Konstruktion der Gigabox EC gestaltet?

Die Gigabox EC verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele aus verzinktem Stahlblech sind schall- und wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Dies trägt zur Minimierung von Geräuschen und Wärmeverlusten bei. Druck- und saugseitig sind verlustarme Rohranschlussstutzen mit flexiblen Manschetten ausgestattet, die zusätzlich Körperschall reduzieren. Die variabel einsetzbaren Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Serienmäßige Kranhaken unterstützen die einfache Positionierung.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Antrieb der Gigabox EC erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP 54. Dieser Motor ist außerhalb des Förderstroms positioniert, was den Einsatz zur Förderung von verschmutzter und heißer Luft bis maximal 120 °C ermöglicht. Der EC-Motor weist einen hohen Wirkungsgrad auf, ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist ebenfalls vorhanden, um einen sicheren Betrieb zu ermöglichen.

Welche Regelungsmöglichkeiten bietet die Gigabox EC?

Die Gigabox EC ermöglicht eine stufenlose Drehzahlsteuerung. Dies kann entweder über ein Potentiometer oder mit dem Universal-Regelsystem EUR-EC erfolgen. Der Anschluss der Netzversorgung und der Steuersignale erfolgt direkt im Gerät am EC-Controller, was die Installation und Inbetriebnahme vereinfacht.

Welche akustischen Eigenschaften besitzt die Gigabox EC?

Das hochleistungsfähige Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln wird direkt angetrieben und sorgt für einen vibrationsfreien Lauf durch dynamische Wuchtung, entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1. Die Schalleistung beträgt 57 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 40 dB(A). Die flexiblen Manschetten an den Rohranschlussstutzen tragen zusätzlich zur Reduzierung von Körperschall bei.

Wie ist die Gigabox EC für anspruchsvolle Umgebungen ausgestattet?

Die Gigabox EC ist serienmäßig mit einer Kondensatwanne und einem beiliegenden Kondensatablauf ausgestattet. Die Gehäusepaneele können durch Zubehör wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden. Weiteres Zubehör, wie Wandkonsolen und Wetterschutzdächer, ist zur Montage innen und außen verfügbar.

Technische Daten

• Volumenstrom bei 0 Pa: 2340 m³/h
• Max. Druckerhöhung: 570 Pa
• Fördermitteldichte: 1,2 kg/m³
• Max. Fördermitteltemperatur: 120 °C
• Drehzahl: 2200 1/min
• Aufgenommene Leistung: 0,27 kW
• Gewicht: 27 kg
• Schalleistung: 57 dB(A)
• Schalldruck in 4 m: 40 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 1,2 Ampere
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 54

Die Helios GBW EC 250 T120 Gigabox EC bietet eine effiziente und flexible Lösung für die Lüftung in anspruchsvollen Umgebungen. Mit einem Volumenstrom von 2340 m³/h und einer maximalen Fördermitteltemperatur von 120 °C bietet sie eine zuverlässige Performance. Die drehzahlsteuerbare EC-Technologie sorgt für einen hohen Wirkungsgrad und energiesparenden Betrieb, während die robuste Konstruktion und die Schallisolierung für einen leisen und langlebigen Einsatz sorgen.

Lieferumfang

• 1x Helios GBW EC 250 T120 Gigabox EC
• 1x Formstück
• 1x Flexible Manschetten
• 1x Kondensatablauf
