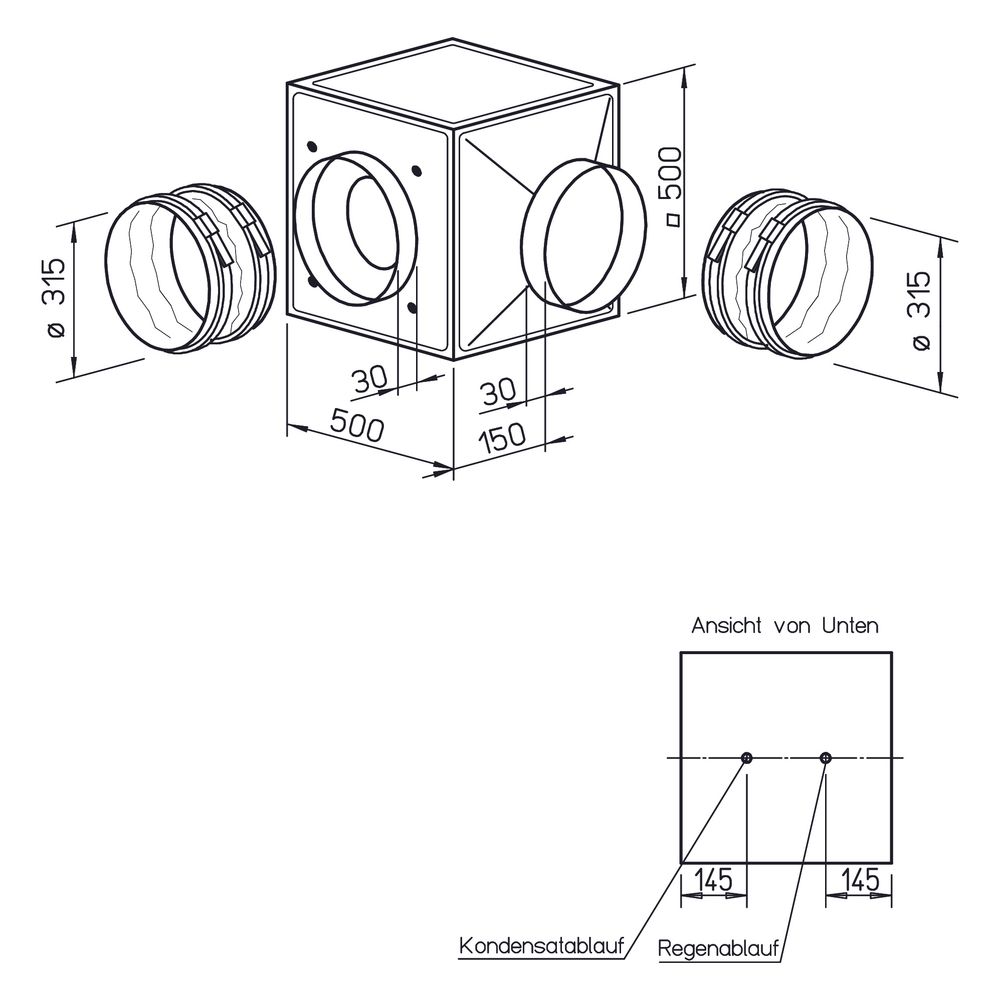

Helios GBW EC 315 A T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 315, 1-PH 230V regelbar, 3050m3/h, 290W

Der Helios GBW EC 315 A T120 Gigabox EC ist eine energieeffiziente, kubische Lüftungsbox, die für den Einsatz in Umgebungen mit Temperaturen bis zu 120 Grad Celsius konzipiert wurde. Sie ist ideal für gewerbliche Küchen und Anwendungen in der Prozesstechnik geeignet. Mit einem Volumenstrom von 3050 m³/h und einer aufgenommenen Leistung von 0,29 kW bietet dieses Modell eine leistungsstarke Lösung für die Luftförderung. Die druck- und saugseitigen Rohranschlussstutzen sind mit flexiblen Manschetten ausgestattet, um die Übertragung von Körperschall zu minimieren. Die Gigabox wird inklusive Formstück und flexiblen Manschetten DN 315 geliefert.

Wie ist die Gigabox EC konstruiert?

Die Konstruktion der Gigabox EC basiert auf einer selbsttragenden Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen Seitenpaneele sind 20 mm stark, aus verzinktem Stahlblech gefertigt und schall- sowie wärmeisoliert mit nicht brennbarer Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar, was eine optimale Anpassung an unterschiedliche bauliche Gegebenheiten ermöglicht.

Welches Motor- und Antriebssystem wird verwendet?

Der Motor der Gigabox EC ist außerhalb des Luftstromes positioniert, wodurch das Gerät zur Förderung von verschmutzter und heißer Luft bis maximal 120 Grad C geeignet ist. Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für eine effiziente Luftbewegung. Der Direktantrieb und die dynamische Wuchtung nach Gütestufe 6.3 gemäß DIN ISO 1940 T.1 stellen einen vibrationsfreien Lauf sicher. Der energiesparende, drehzahlsteuerbare EC-Innenläufermotor besitzt die Schutzart IP54 und ist wartungs- sowie funkstörungsfrei kugelgelagert.

Wie erfolgt die Steuerung der Gigabox EC?

Die Steuerung der Gigabox EC umfasst eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik. Eine stufenlose Drehzahlsteuerung ist entweder mit einem Potentiometer oder über ein Universal-Regelsystem EUR-EC möglich. Der Anschluss der Netzversorgung und der Steuersignale erfolgt direkt am EC-Controller.

Technische Daten

• Volumenstrom bei 0 Pa: 3050 m³/h
• Max. Druckerhöhung: 422 Pa
• Max. Fördermitteltemperatur: 120 Grad C
• Drehzahl: 1700 1/min
• Aufgenommene Leistung: 0,29 kW
• Gewicht: 42 kg
• Schalleistung: 56 dB(A)
• Schalldruck in 4 m: 39 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 54

Die Helios GBW EC 315 A T120 Gigabox EC bietet eine zuverlässige und energieeffiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit einer maximalen Fördermitteltemperatur von 120 Grad Celsius und einem Volumenstrom von 3050 m³/h ist sie für den Einsatz in gewerblichen Küchen und der Prozesstechnik prädestiniert. Die robuste Bauweise und der drehzahlsteuerbare EC-Motor stellen eine hohe Betriebssicherheit und Anpassungsfähigkeit sicher.

Lieferumfang

• 1x Helios GBW EC 315 A T120 Gigabox EC
• 1x Formstück
• 1x flexible Manschetten
