Helios KWL 220 D R Decken-Lüftungsgerät rechts m. WRG, 100W, max. 216m3/h, 230V, EC-Motoren Auto-Bypass und Web-Server

Das Helios KWL 220 D R Decken-Lüftungsgerät ist ein flaches Wohnungs-Lüftungsgerät mit Wärmerückgewinnung, das speziell für die zentrale Be- und Entlüftung von Wohnhäusern und Etagenwohnungen konzipiert wurde. Es verfügt über eine Passivhaus-Zulassung und ist mit energiesparenden EC-Motoren, einem automatischen Sommerbypass und einer modernen Steuerung inklusive Web-Server ausgestattet. Mit einer maximalen Luftleistung von 216 m³/h bietet es eine effiziente und bedarfsgerechte Lüftungslösung.

Wie ist das Gehäuse des KWL 220 D R gestaltet?

Das Gehäuse des KWL 220 D R besteht aus verzinktem Stahlblech und ist innen sowie außen weiß pulverbeschichtet. Es ist doppelwandig ausgeführt und allseitig mit Wärme- und Schalldämmung versehen, was zu einem geräuscharmen und energieeffizienten Betrieb beiträgt. Eine abnehmbare Seitentür ermöglicht einen einfachen Zugang für Reinigungs- und Wartungsarbeiten.

Welche Anschlussmöglichkeiten bietet das Gerät?

Die Anschlüsse für Außenluft, Fortluft, Abluft und Zuluft erfolgen kreuzungsfrei über Anschlussmuffen mit einem Durchmesser von DN 125 mm. An der Geräteunterseite befindet sich ein Kondensatanschluss, der inklusive Kugelsiphon geliefert wird und bauseitig an die Abflussleitung anzuschließen ist.

Welche Ventilatoren und Motoren sind verbaut?

Das Gerät ist mit zwei geräuscharmen Radialventilatoren ausgestattet, die energiesparende EC-Motoren für die effiziente Ab- und Zuluftführung nutzen. Diese Technologie sorgt für einen niedrigen Energieverbrauch und ermöglicht eine maximale Luftleistung von 216 m³/h bei 100 Pa.

Wie funktioniert die Wärmerückgewinnung im KWL 220 D R?

Die Wärmerückgewinnung erfolgt durch einen hocheffizienten, großflächigen Kreuzgegenstrom-Wärmetauscher aus Kunststoff. Ein automatischer Sommerbypass ist ebenfalls integriert, der den Wärmetauscher bei Bedarf überbrückt, um in wärmeren Monaten eine direkte Luftführung zu ermöglichen und eine Überhitzung zu vermeiden.

Welche Filteroptionen stehen zur Verfügung?

Standardmäßig ist das Gerät mit einem ISO Coarse 75% (G4) Filter für Außen- und Abluft ausgestattet. Optional kann ein ISO ePM1 50% (F7) Feinfilter integriert werden, um eine noch höhere Luftqualität zu erreichen. Der Filterwechsel ist werkzeuglos möglich, was die Wartung erleichtert.

Wie wird das Lüftungsgerät gesteuert und bedient?

Die Steuerung erfolgt über die moderne Helios easyControls3. Die Bedienung kann wahlweise über ein externes Bedienelement oder durch die integrierte LAN-Schnittstelle per PC, Laptop oder mobile Endgeräte erfolgen. Eine Cloud-Bedienung ist ebenfalls möglich.

Welche intelligenten Funktionen zur Luftqualität sind integriert?

Ein serienmäßig eingebauter Feuchtesensor ermöglicht eine automatische, bedarfsgesteuerte Lüftung. Zusätzlich können optional weitere externe Luftqualitätssensoren angeschlossen werden, um die Lüftung noch präziser an die aktuellen Raumbedingungen anzupassen.

Ist eine Integration in die Gebäudeleittechnik möglich?

Für die Anbindung an übergeordnete Gebäudeleittechnik steht eine integrierte Modbus/RTU-Schnittstelle zur Verfügung. Optional kann das Gerät auch mit einem KNX-Modul ausgestattet werden, um eine flexible Integration in bestehende Systeme zu ermöglichen.

Wie wird das Gerät vor Frost geschützt?

Die Frostschutzüberwachung erfolgt serienmäßig durch die Regelung des Zuluft-Fördervolumens. Für zusätzliche Sicherheit kann eine optional integrierbare Elektro-Vorheizung installiert werden, um das Gerät auch bei sehr niedrigen Außentemperaturen zuverlässig zu schützen.

Technische Daten

• Max. Volumen bei 100 Pa: 216 m³/h
• Max. Volumen bei 0 Pa: 246 m³/h
• Stromaufnahme: 0,8 A (5,2 A mit Elektro-Vorheizung)
• Leistung Elektro-Vorheizung: 1 kW
• Spannung: 230 V / 50 Hz

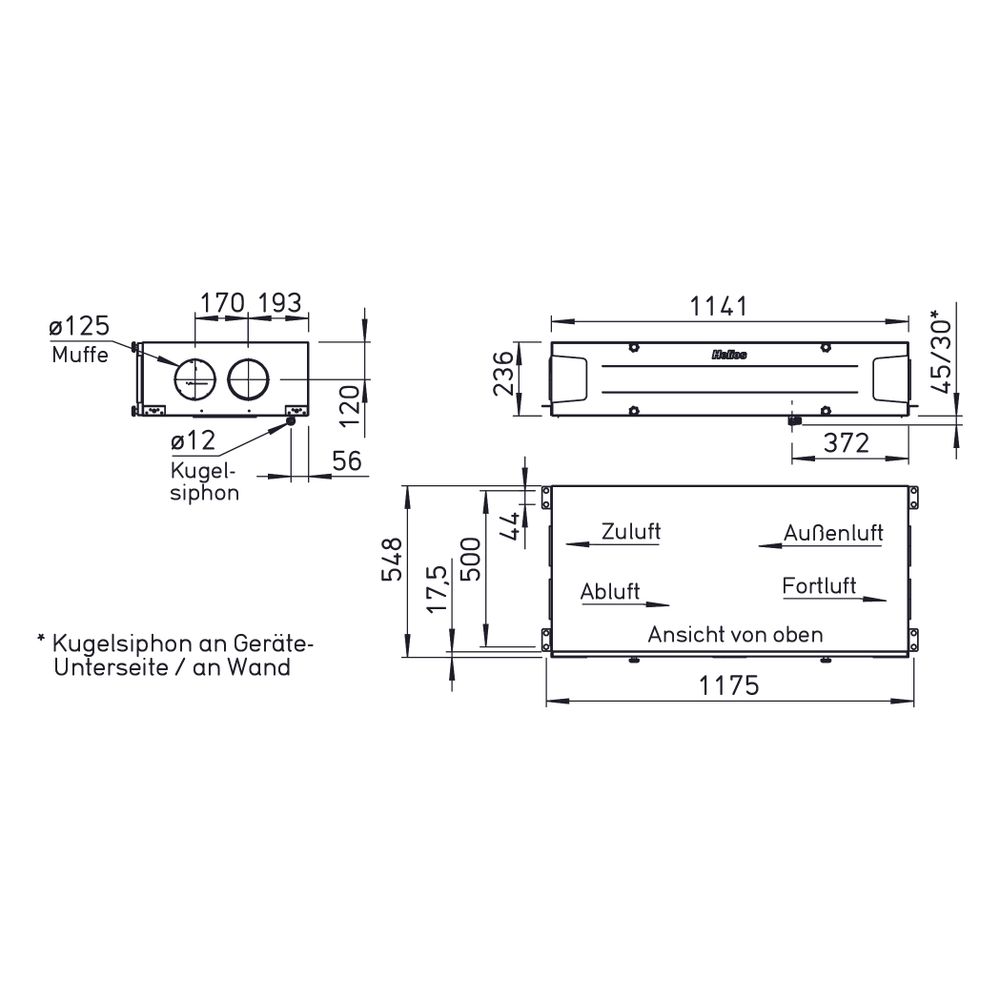

• Gerätemaße (L x B x H): 1141 x 548 x 236 mm
• Gewicht: 50 kg
• Anschlussdurchmesser: DN 125 mm

Das Helios KWL 220 D R Decken-Lüftungsgerät bietet eine effiziente und komfortable Lösung für die Wohnraumlüftung. Mit einer maximalen Luftleistung von 216 m³/h bei 100 Pa, energiesparenden EC-Motoren und einer Spannung von 230 V / 50 Hz sorgt es für frische Luft und Wärmerückgewinnung. Die intelligente Steuerung und die kompakten Maße machen es zu einer vielseitigen Wahl für moderne Wohnkonzepte, die Wert auf hohe Luftqualität und Energieeffizienz legen.

Lieferumfang

• 1x Helios KWL 220 D R Decken-Lüftungsgerät
• 1x Kugelsiphon
