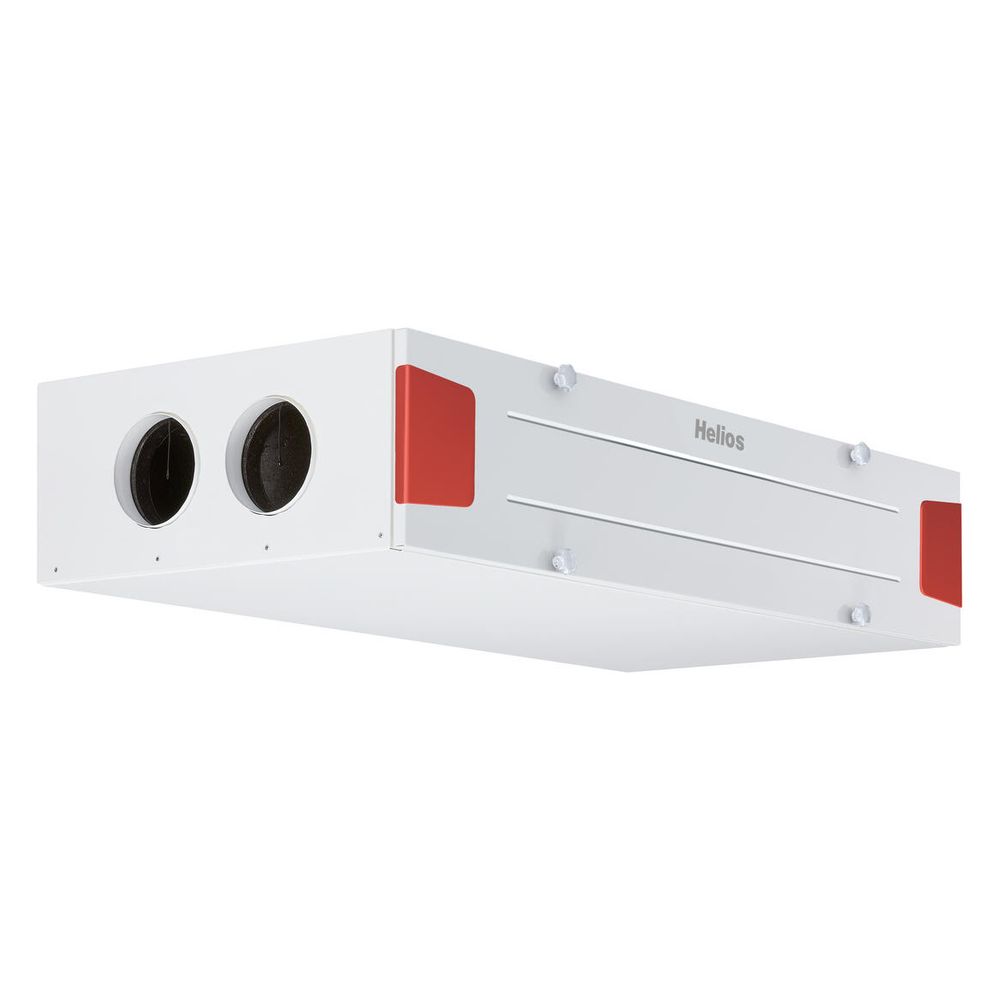

Helios KWL 220 D L Decken-Lüftungsgerät links mit WRG, 100W, max. 216m3/h, 230V, EC-Motoren Auto-Bypass und Web-Server

Das Helios KWL 220 D L ist ein flaches Decken-Lüftungsgerät mit integrierter Wärmerückgewinnung (WRG) und EC-Motoren. Es eignet sich besonders für die zentrale Be- und Entlüftung von Wohnhäusern und Etagenwohnungen. Mit einer maximalen Luftleistung von 216 m³/h und einer Passivhaus-Zulassung bietet das Gerät effiziente Lüftungslösungen für moderne Wohnräume. Die Ausstattung umfasst einen automatischen Sommerbypass sowie eine Web-Server-Schnittstelle für die Steuerung.

Wie ist das Gehäuse des KWL 220 D L gestaltet?

Das Gehäuse des KWL 220 D L besteht aus verzinktem Stahlblech und ist innen sowie außen weiß pulverbeschichtet. Es ist doppelwandig ausgeführt und allseitig mit Wärme- und Schalldämmung versehen. Eine abnehmbare Seitenür ermöglicht einen einfachen Zugang für Reinigungs- und Wartungsarbeiten.

Wie erfolgt der Anschluss und die Luftführung?

Das Gerät verfügt über kreuzungsfreie Anschlussmuffen mit DN 125 mm für Außen- und Fortluft sowie Ab- und Zuluft. Ein Kondensatanschluss an der Geräteunterseite ist vorhanden, die Lieferung erfolgt inklusive Kugelsiphon. Die Luftführung wird durch zwei geräuscharme Radialventilatoren mit energiesparenden EC-Motoren realisiert, die für die Ab- und Zuluft zuständig sind.

Wie funktioniert die Wärmerückgewinnung und der Sommerbypass?

Die Wärmerückgewinnung erfolgt über hocheffiziente, großflächige Kreuzgegenstrom-Wärmetauscher aus Kunststoff. Ein automatischer Sommerbypass mit Abdeckung des Wärmetauschers ist integriert, um bei warmen Außentemperaturen eine direkte Frischluftzufuhr ohne Wärmerückgewinnung zu ermöglichen.

Welche Filter sind im KWL 220 D L verbaut?

Serienmäßig ist das Gerät mit einem ISO Coarse 75 % (G4) Filter für Außen- und Abluft ausgestattet. Optional kann ein ISO ePM1 50 % (F7) Feinfilter integriert werden. Der Filterwechsel ist werkzeuglos möglich, was die Wartung erleichtert.

Wie wird das KWL 220 D L gesteuert und überwacht?

Das Gerät verfügt über die moderne Helios easyControls3 Steuerung. Die Bedienung kann wahlweise über ein externes Bedienelement oder die integrierte LAN-Schnittstelle über PC/Laptop bzw. mobile Endgeräte erfolgen. Eine Cloud-Bedienung ist ebenfalls möglich. Ein serienmäßig eingebauter Feuchtesensor sowie weitere optional verfügbare externe Luftqualitätssensoren ermöglichen eine automatische, bedarfsgesteuerte Lüftung.

Welche Schnittstellen und Zusatzfunktionen bietet das Gerät?

Für den Anschluss an Gebäudeleittechnik stehen eine integrierte Modbus/RTU-Schnittstelle oder ein optionales KNX-Modul zur Verfügung. Die Frostschutzüberwachung erfolgt serienmäßig durch die Regelung des Zuluft-Fördervolumens. Eine optional integrierbare Elektro-Vorheizung kann bei niedrigen Temperaturen zusätzlichen Schutz bieten.

Technische Daten

• Maximales Luftvolumen: 216 m³/h bei 100 Pa
• Maximales Luftvolumen: 246 m³/h bei 0 Pa
• Stromaufnahme: 0,8 A (5,2 A mit Elektro-Vorheizung)
• Leistung Elektro-Vorheizung: 1 kW
• Spannung: 230 V / 50 Hz

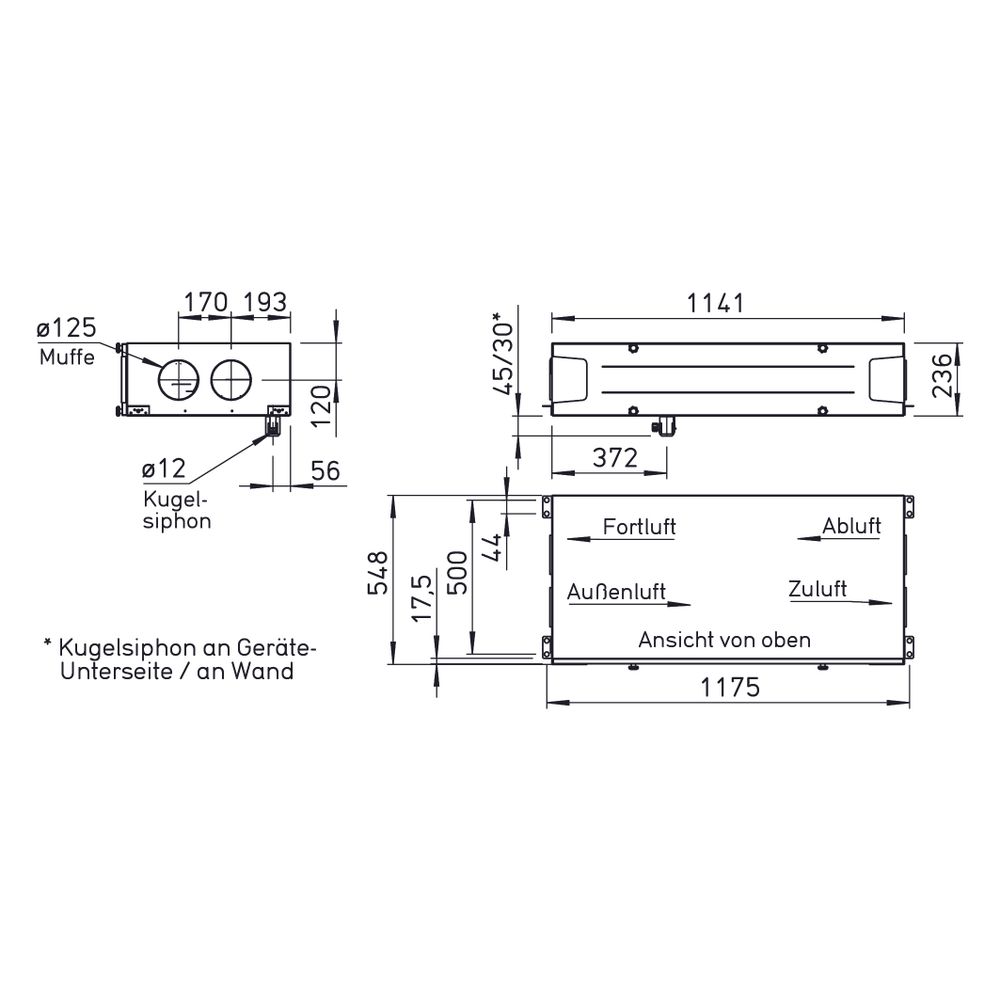

• Gerätemaße (L x B x H): 1141 x 548 x 236 mm
• Gewicht: 50 kg
• Anschlussdurchmesser: DN 125 mm

Das Helios KWL 220 D L Decken-Lüftungsgerät bietet eine effiziente und bedarfsgerechte Lüftung mit integrierter Wärmerückgewinnung und moderner Steuerung. Mit einer Leistung von bis zu 216 m³/h und energiesparenden EC-Motoren ist es für den Einsatz in Wohnhäusern und Etagenwohnungen gut geeignet. Die Kombination aus robustem Gehäuse, automatischem Sommerbypass und vielfältigen Steuerungsoptionen sorgt für eine komfortable und energieeffiziente Lüftungslösung.
